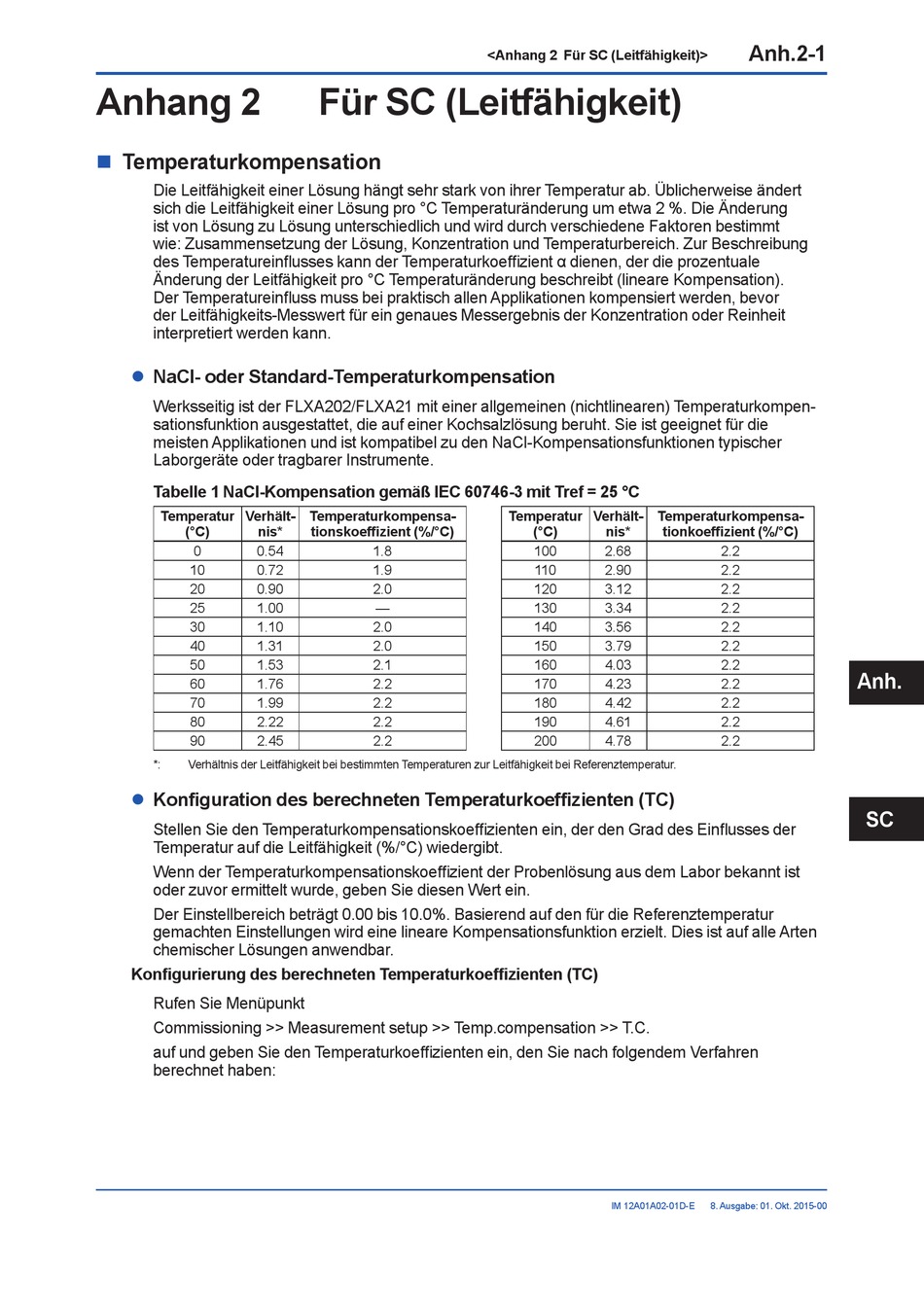

Anhang 2 Für Sc (Leitfähigkeit); Nacl- Oder Standard-Temperaturkompensation - YOKOGAWA FLEXA SENCOM FLXA202 Bedienungsanleitung

Anhang 2
Temperaturkompensation
n
Die Leitfähigkeit einer Lösung hängt sehr stark von ihrer Temperatur ab. Üblicherweise ändert
sich die Leitfähigkeit einer Lösung pro °C Temperaturänderung um etwa 2 %. Die Ände rung
ist von Lösung zu Lösung unterschiedlich und wird durch verschiedene Fakto ren bestimmt
wie: Zusam mensetzung der Lösung, Konzentration und Temperatur bereich. Zur Beschreibung
des Tempera tureinflusses kann der Temperaturkoeffizient α dienen, der die prozentuale
Änderung der Leitfähigkeit pro °C Temperaturänderung beschreibt (lineare Kompensation).
Der Temperatureinfluss muss bei praktisch allen Applikationen kompensiert werden, bevor
der Leitfähigkeits-Messwert für ein genaues Messergebnis der Konzentration oder Reinheit
interpretiert werden kann.

NaCl- oder Standard-Temperaturkompensation

l
Werksseitig ist der FLXA202/FLXA21 mit einer allgemeinen (nichtlinearen) Temperaturkompen-
sations funktion ausgestattet, die auf einer Kochsalzlösung beruht. Sie ist geeignet für die
meisten Applikationen und ist kompatibel zu den NaCl-Kompensationsfunktionen typischer
Labor geräte oder tragbarer Instrumente.
Tabelle 1 NaCl-Kompensation gemäß IEC 60746-3 mit Tref = 25 °C
Temperatur Verhält-
(°C) nis*
0 0.54
10 0.72
20 0.90
25 1.00
30 1.10
40 1.31
50 1.53
60 1.76
70 1.99
80 2.22
90 2.45
*: Verhältnis der Leitfähigkeit bei bestimmten Temperaturen zur Leitfähigkeit bei Referenztemperatur.
Konfiguration des berechneten Temperaturkoeffizienten (TC)
l
Stellen Sie den Temperaturkompensationskoeffizienten ein, der den Grad des Einflusses der
Temperatur auf die Leitfähigkeit (%/°C) wiedergibt.
Wenn der Temperaturkompensationskoeffizient der Probenlösung aus dem Labor bekannt ist
oder zuvor ermittelt wurde, geben Sie diesen Wert ein.
Der Einstellbereich beträgt 0.00 bis 10.0%. Basierend auf den für die Referenztemperatur
gemachten Einstellungen wird eine lineare Kompensationsfunktion erzielt. Dies ist auf alle Arten
chemischer Lösungen anwendbar.
Konfigurierung des berechneten Temperaturkoeffizienten (TC)
Rufen Sie Menüpunkt
Commissioning >> Measurement setup >> Temp.compensation >> T.C.
auf und geben Sie den Tempera turkoeffizienten ein, den Sie nach folgendem Verfahren
berechnet haben:
Für SC (Leitfähigkeit)
Temperaturkompensa-
tionskoeffizient (%/°C)
1.8
1.9
2.0
—
2.0
2.0
2.1
2.2
2.2
2.2
2.2
<Anhang 2 Für SC (Leitfähigkeit)>
Temperatur Verhält- Temperaturkompensa-
(°C) nis*
100 2.68
110 2.90
120 3.12
130 3.34
140 3.56
150 3.79
160 4.03
170 4.23
180 4.42
190 4.61
200 4.78
