YOKOGAWA FLEXA SENCOM FLXA202 Bedienungsanleitung Seite 208

mA
20
12
4
15.00
Next
*
HOLD
FAIL
WASH
Next
pH: Zero 0.000mV
Slope 100.0 %
Sensor 1.234 mV
ORP: Zero 0.000 mV
Slope 100.0 %
Sensor -1.567 mV
Impedance 1 BAD
Impedance 2 124.6 kΩ
Next
*: Dieser Bildschirm wird nur angezeigt, wenn der Verteiler PH201G verwendet wird, und in den Kommunikations-
einstellungen „PH201G" gewählt wird.

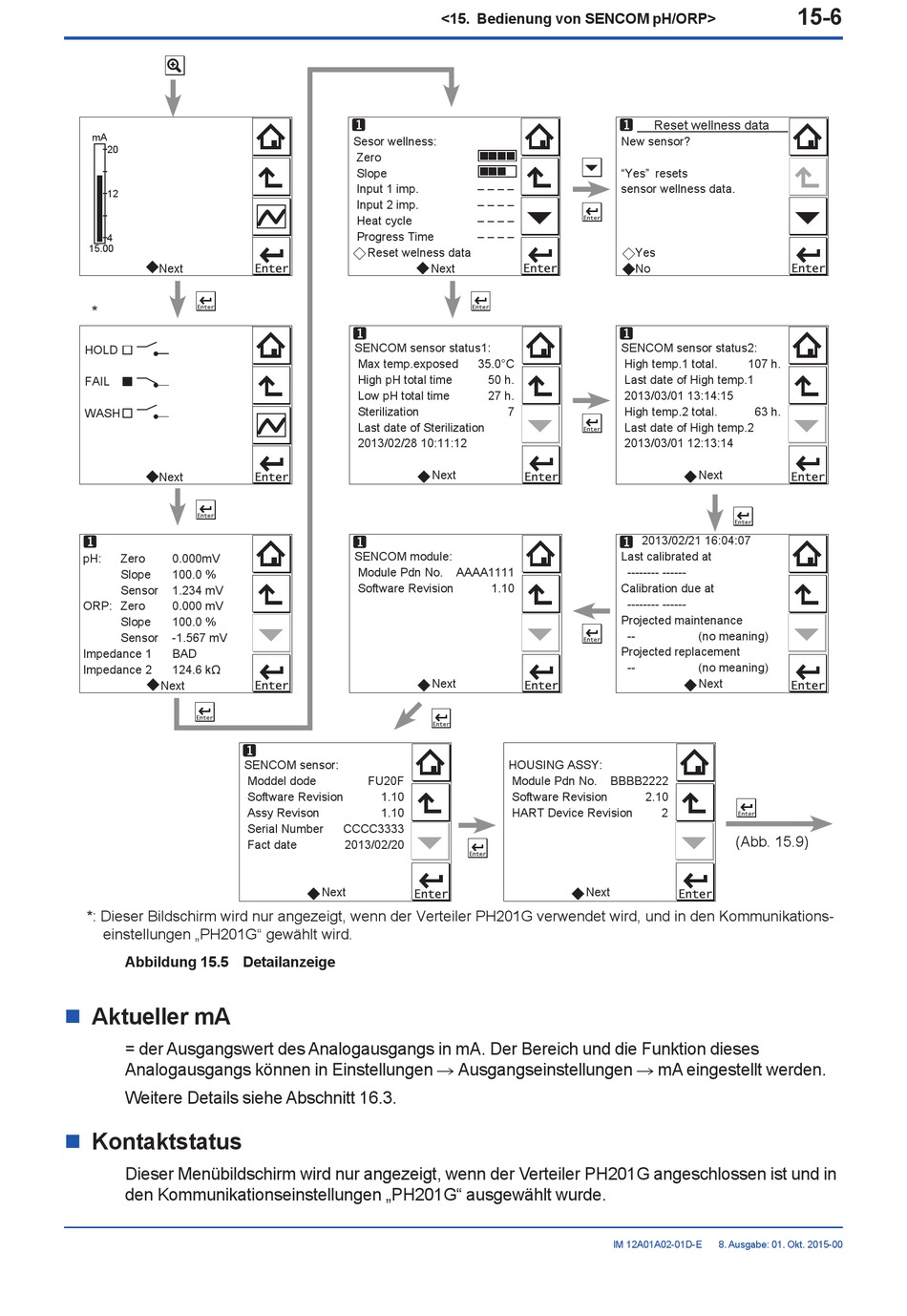

Abbildung 15.5 Detailanzeige
Aktueller mA
n
= der Ausgangswert des Analogausgangs in mA. Der Bereich und die Funktion dieses
Analogausgangs können in Einstellungen R Ausgangseinstellungen R mA eingestellt werden.
Weitere Details siehe Abschnitt 16.3.
Kontaktstatus
n
Dieser Menübildschirm wird nur angezeigt, wenn der Verteiler PH201G angeschlossen ist und in
den Kommunikationseinstellungen „PH201G" ausgewählt wurde.
Sesor wellness:
Zero
Slope
Input 1 imp.
Input 2 imp.
Heat cycle
Progress Time
Reset welness data
SENCOM sensor status1:
Max temp.exposed
High pH total time
Low pH total time
Sterilization
Last date of Sterilization
2013/02/28 10:11:12
SENCOM module:
Module Pdn No.
Software Revision
SENCOM sensor:
Moddel dode FU20F
Software Revision 1.10
Assy Revison 1.10
Serial Number CCCC3333
Fact date 2013/02/20
Next
<15. Bedienung von SENCOM pH/ORP>
– – – –
– – – –
– – – –
– – – –
Next
35.0°C
50 h.
27 h.
7
Next
AAAA1111
1.10
Next
HOUSING ASSY:
Module Pdn No.
Software Revision
HART Device Revision
Next
Reset wellness data
New sensor?
"Yes" resets
sensor wellness data.
Yes
No
SENCOM sensor status2:
High temp.1 total. 107 h.
Last date of High temp.1
2013/03/01 13:14:15
High temp.2 total. 63 h.
Last date of High temp.2
2013/03/01 12:13:14
Next
2013/02/21 16:04:07
Last calibrated at
-------- ------
Calibration due at
-------- ------
Projected maintenance
-- (no meaning)
Projected replacement
-- (no meaning)
Next
BBBB2222
2.10
2
(Abb. 15.9)
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
15-6
