Verdrahtung und Installation

Montieren Sie die Kabeldurchführungen im FLXA202/FLXA21, bevor Sie das Gerät installieren
(siehe Abschnitt 2.3). Bei Auslieferung sind keine Kabeldurchführungen montiert.
WTB10 oder BA10
*6
Anschlussfach
WTB10 oder BA10
Anschlussfach
*6
*1: Verwenden Sie ein abgeschirmtes 2-Leiter-Kabel mit einem AD von 6 bis 12 mm.
*2: Erdung des Analysators (Erdung Klasse D: Max. 100 Ω)
*3: Diese Leitung ist an den Verteiler oder eine 24 V DC-Spannungsversorgung anzuschließen.
*4: Die Klemmennummern für jedes Sensormodul finden Sie in der folgenden Abbildung.
*5: An einen Analysator können zwei Module des gleichen Typs/zwei gleiche Sensortypen angeschlossen werden. Bei der
Messung der induktiven Leitfähigkeit oder pH/ORP mit einem SENCOM-Sensor kann jedoch nur ein einziges Modul
angeschlossen werden.
*6: Je nach Länge des Sensorkabels und Abstand zwischen Analysator und Sensor kann eine separate Anschlussbox erforderlich sein.
Der SENCOM-Sensor ist direkt ohne Anschlussbox an den Analysator anzuschließen.
*7: Die zwei Ausgänge, Output 1 und Output 2, des PH201G bzw. des SDBT sind gleich.
PH-Modul
SC-Modul
ISC-Modul
DO-Modul
SENCOM-Modul

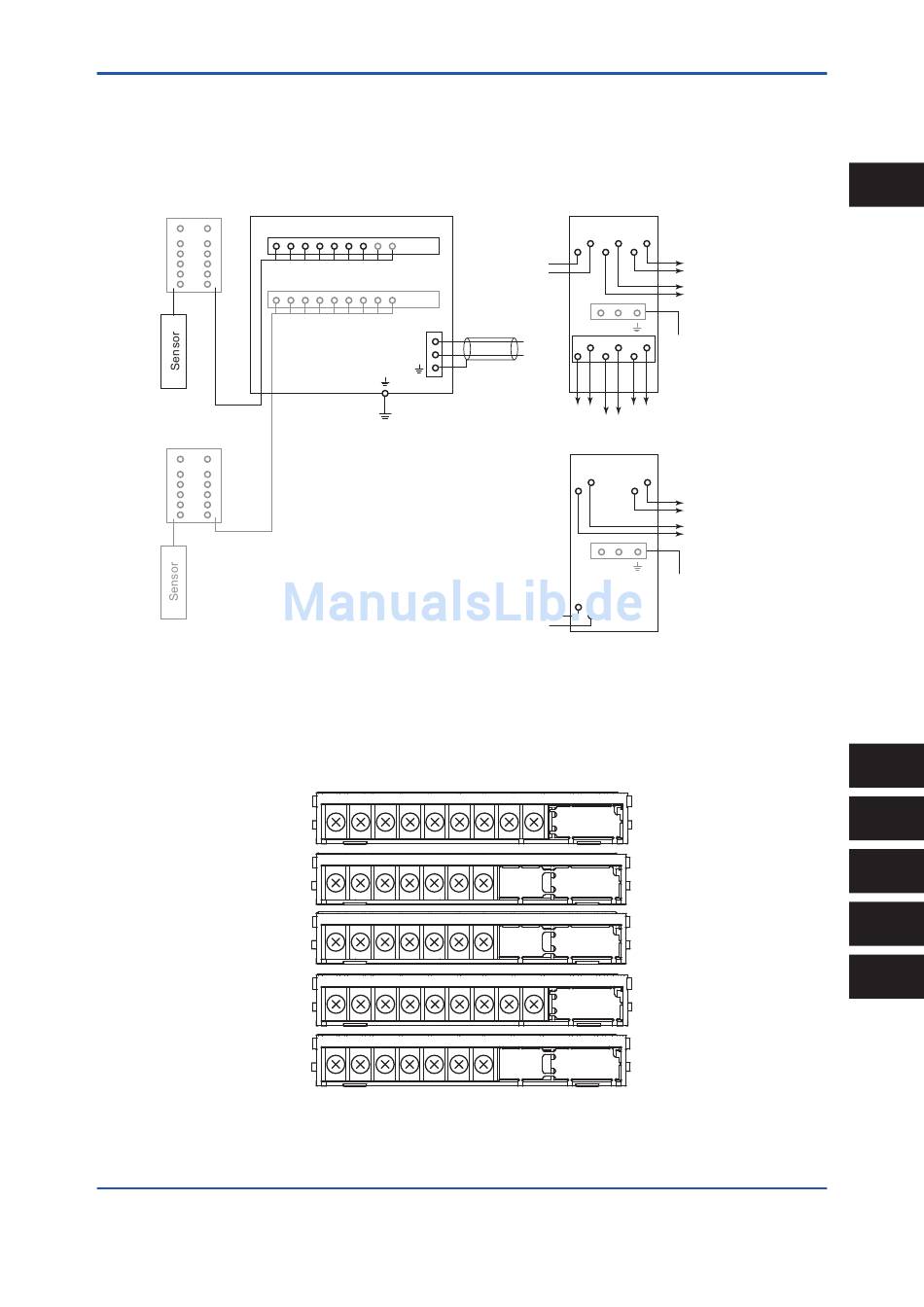

Abbildung 2.1 Verdrahtungsdiagramme für FLXA202
FLXA202 2-Leiter-Analysator
*4
n n n n n n n n n
*5
n n n n n n n n n
+
–
*2
11 12 14 18 13
11 12 13 14 15
11 12 13 17 14
11 12 16 15 13
NC 82 83 84 NC
<2. Verdrahtung und Installation>
Verteilergehäuse
PH201G (Bauart B)
–
CMN CMN
+
B D
A C
(*3)
L N
*1
a c
b d
*3
HOLD
FAIL
Verteilergehäuse SDBT
–
+
B
A
L N
+
1 –
2
(*3)
17 19 15 16
PH
16 NC
SC
16 15
ISC
14 17 18 NC
DO
86 87
SENCOM
IM 12A01A02-01D-E
2-1
H
F
Ausgang 2 (1-5V DC)
*7
Ausgang 1 (1-5V DC)
e
Spannungsversorgung
f
20 bis 130V DC
oder
80 bis 138V AC, 47 bis 63Hz
WASH
–
+
H
F
Ausgang 2 (1-5V DC)
*7
Ausgang 1 (1-5V DC)
Spannungsversorgung
20 bis 130V DC
oder
80 bis 138V AC, 47 bis 63Hz
