TC REF Flüssig- ORP
Erde

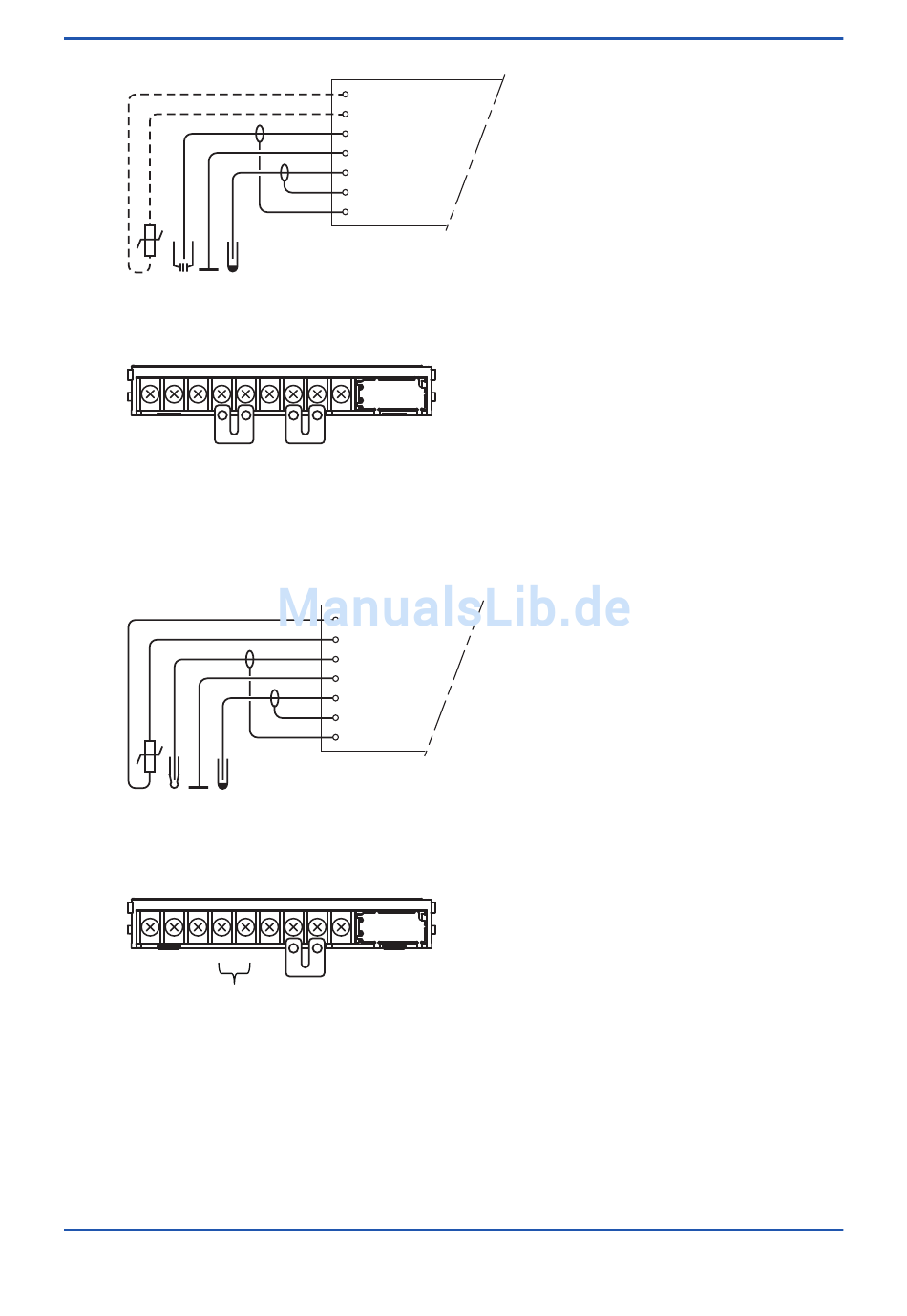

Bei konventionellen ORP-Sensoren sind die Jumper wie in der Abbildung gezeigt zu platzieren:
11 12 14 18 13 17 19
Eingang 2 Eingang 1
Metall-Sensor an Eingang 1.
Normale Referenz an Eingang 2.
Der Anschluss pH-kompensierter ORP-Sensoren an das Modul ist wie folgt:
TC PH Flüssig- ORP
Erde
Bei pH-kompensierten ORP-Sensoren sind die Jumper wie in der folgenden Abbildung gezeigt
zu platzieren:
11 12 14 18 13 17 19
Eingang 2 Eingang 1
Metall-Sensor an Eingang 1.
pH-Glas (als Referenz) an Eingang 2.
FLXA202/FLXA21
11 Temperatur
12 Temperatur
13 Referenz
14 Flüssigkeits-Erde
15 Metall (Messung)
16 Abschirmung
17 Abschirmung
15 16
PH
FLXA202/FLXA21
11 Temperatur
12 Temperatur
13 Glas
14 Flüssigkeits-Erde
15 Metall
16 Abschirmung
17 Abschirmung
15
16
PH
