Verdrahtungsdiagramm (Für 4-20 Ma-Ausführung) - YOKOGAWA FLEXA SENCOM FLXA202 Bedienungsanleitung

Hinweise für die Installation nicht zündfähiger Geräte:
1: Bei der Installation müssen die Parameter des Sensoreingangskreises berücksichtigt werden.
2: Die gesamte Verdrahtung ist in Übereinstimmung mit dem „Canadian Electrical Code Part I" und geltenden
örtlichen Vorschriften auszuführen.
3: Eine Modifikation der Verdrahtungsdiagramme ist nur mit ausdrücklicher Genehmigung der CSA zulässig.
NEPSI

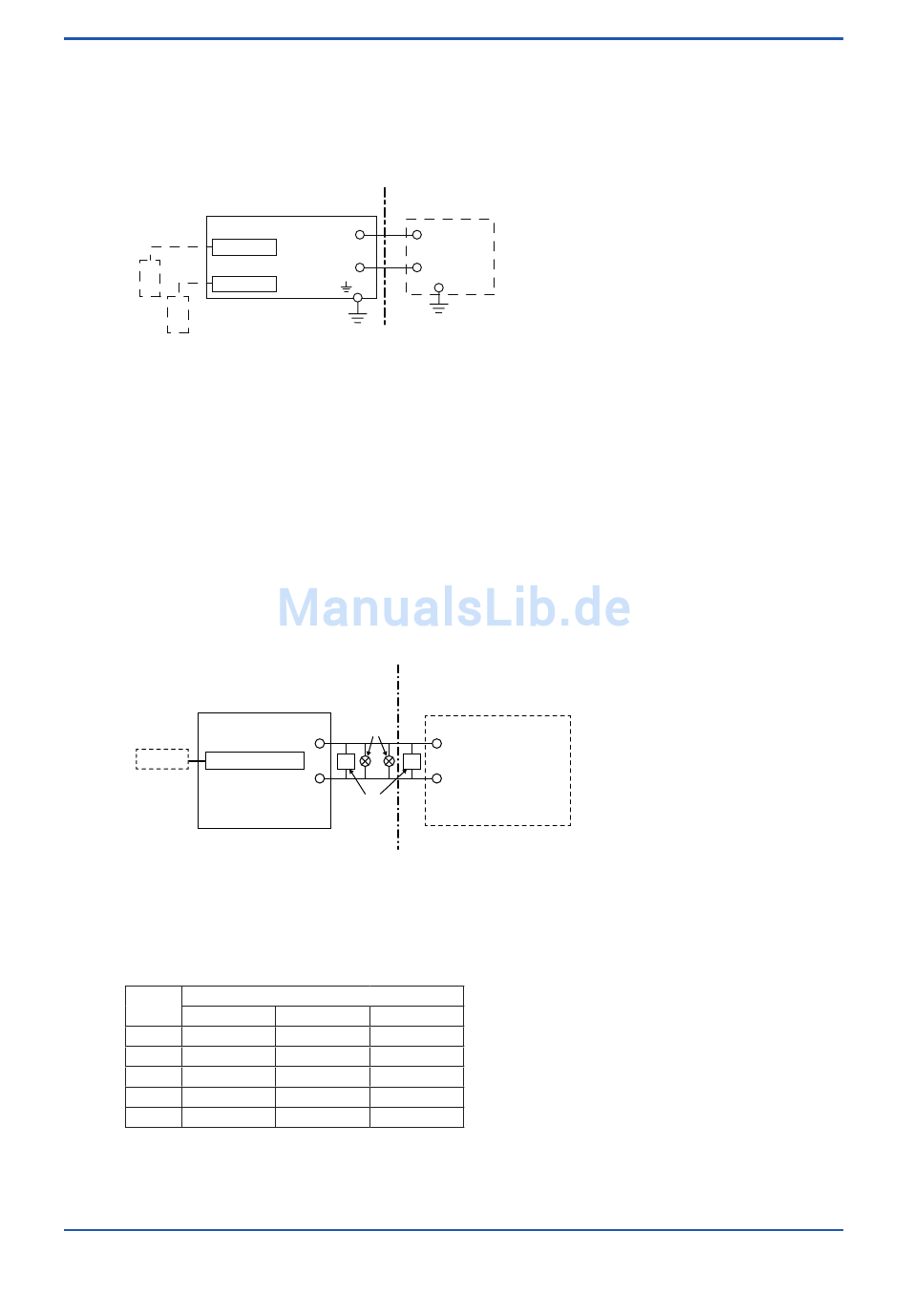

Verdrahtungsdiagramm (für 4–20 mA-Ausführung)
Explosionsgefährdeter Bereich
Messmodul 1
Versorgung +
Sensor 1
Gehäusebaugruppe
Versorgung -
Messmodul 2
Sensor 2
Hinweis: „Messmodul" in diesem Schaltbild ist gleichbedeutend
mit „Sensormodul" in diesem Dokument.
Die elektrischen Daten sind wie folgt:
Eingang
Maximale Spannung (Ui) = 30V
Maximaler Strom (Ii) = 100mA
Maximale Leistung (Pi) = 0,75W
Interne Kapazität (Ci) = 13nF
Interne Induktivität (Li) = 0mH
Hinweis 1: Der Ausgangsstrom muss durch einen Widerstand 'R' begrenzt werden, so dass Io=Uo/R oder Isc=Voc/R.
Hinweis 2: Die Sicherheitsbarriere muss NEPSI-zertifiziert sein.
Hinweis 3: Bei Verwendung einer nicht isolierten Barriere (*) muss diese an die Erde des eigensicheren Systems
angeschlossen werden.
Hinweis 4: Sensor-Modul 2 ist bei Bedarf zu installieren.
Bei Messung der induktiven Leitfähigkeit kann nur ein Modul installiert werden.
ATEX und IECEx
Verdrahtungsdiagramm (FOUNDATION Fieldbus- / PROFIBUS PA-Ausführung)
Explosionsgef. Bereich
Analysator FLXA21
Gehäusebaugruppe
Versorg.
Sensor 1
Messmodul 1
Versorg.
Versorgung +, –
FISCO-Feldgerät oder folgende Parameter
Ui: 24 V
Ii: 250 mA
Pi: 1,2 W
Ci: 2,72 nF
Li: 0 mH
Messmodul 1
Typ des Messmoduls
pH, SC, DO
Uo 11,76 V
Io 116,5 mA 60,6 mA
Po 0,3424 W 0,178 W
Co 100 nF
Lo
1,7 mH
<1. Einleitung und allgemeine Beschreibung>
← → Nicht explosionsgef. Bereich
+
Sicherheits-
barriere
(Hinweis 1)
-
(*)
Nicht-explosionsgef.
Bereich
Weitere
Feldgeräte
+
+
Zugeordnetes Gerät
••
T T
-
-
Busab-
schlüsse
ISC SENCOM
11,76 V 5,36 V
106,16 mA
0,1423 W
100 nF 31 μF
8 mH 0,45 mH
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
