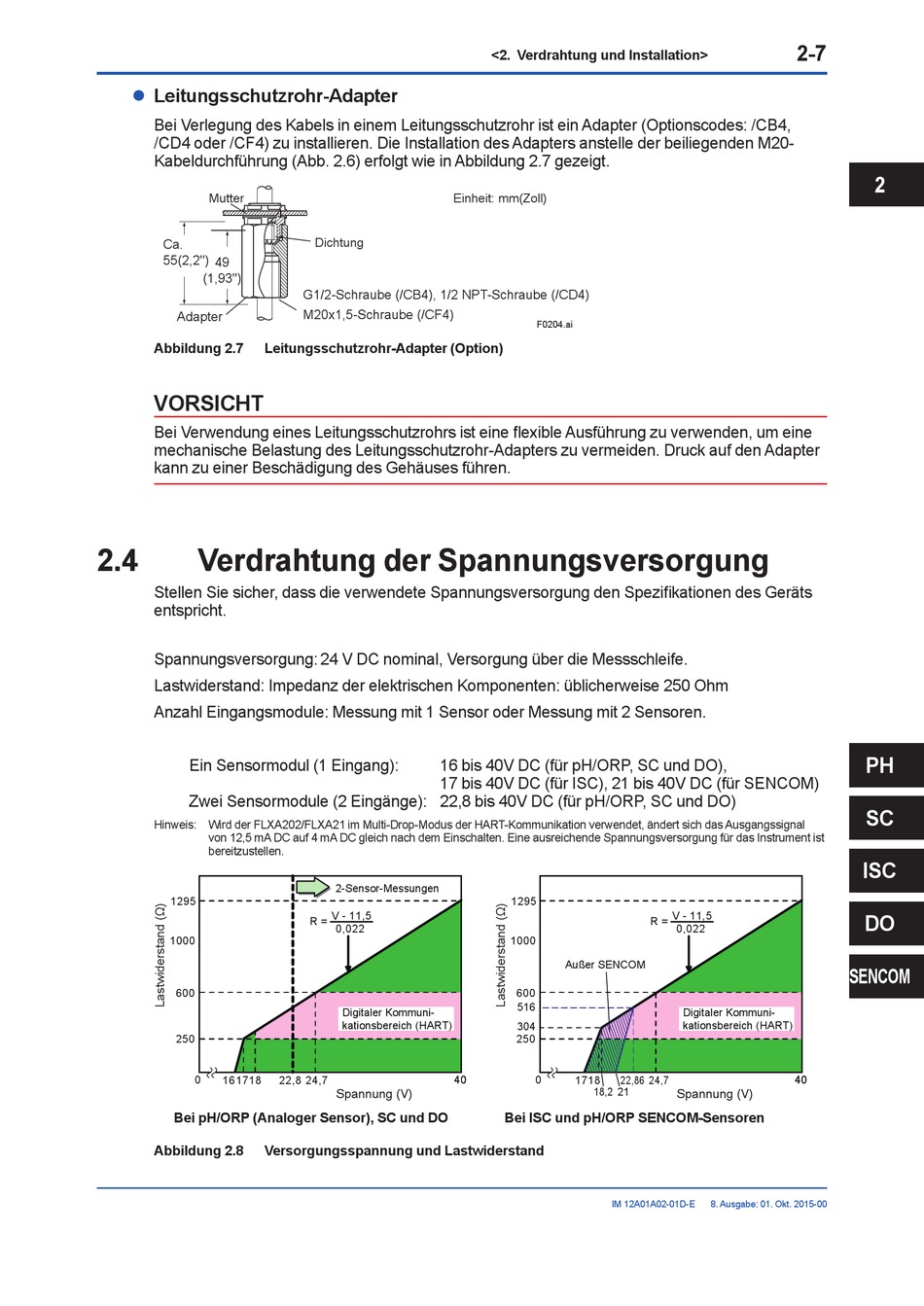

Leitungsschutzrohr-Adapter
l
Bei Verlegung des Kabels in einem Leitungsschutzrohr ist ein Adapter (Optionscodes: /CB4,
/CD4 oder /CF4) zu installieren. Die Installation des Adapters anstelle der beiliegenden M20-
Kabeldurchführung (Abb. 2.6) erfolgt wie in Abbildung 2.7 gezeigt.
Mutter
Ca.
55(2,2")
49
(1,93")
Adapter
Abbildung 2.7 Leitungsschutzrohr-Adapter (Option)
VORSICHT
Bei Verwendung eines Leitungsschutzrohrs ist eine flexible Ausführung zu verwenden, um eine
mechanische Belastung des Leitungsschutzrohr-Adapters zu vermeiden. Druck auf den Adapter
kann zu einer Beschädigung des Gehäuses führen.
2.4

Verdrahtung der Spannungsversorgung

Stellen Sie sicher, dass die verwendete Spannungsversorgung den Spezifikationen des Geräts
entspricht.
Spannungsversorgung: 24 V DC nominal, Versorgung über die Messschleife.
Lastwiderstand: Impedanz der elektrischen Komponenten: üblicherweise 250 Ohm
Anzahl Eingangsmodule: Messung mit 1 Sensor oder Messung mit 2 Sensoren.
Ein Sensormodul (1 Eingang):
Zwei Sensormodule (2 Eingänge): 22,8 bis 40V DC (für pH/ORP, SC und DO)
Hinweis: Wird der FLXA202/FLXA21 im Multi-Drop-Modus der HART-Kommunikation verwendet, ändert sich das Ausgangssignal
von 12,5 mA DC auf 4 mA DC gleich nach dem Einschalten. Eine ausreichende Spannungsversorgung für das Instrument ist
bereitzustellen.
1295
1000
600
250
0
16 17 18
Bei pH/ORP (Analoger Sensor), SC und DO
Abbildung 2.8 Versorgungsspannung und Lastwiderstand
Dichtung
G1/2-Schraube (/CB4), 1/2 NPT-Schraube (/CD4)
M20x1,5-Schraube (/CF4)
16 bis 40V DC (für pH/ORP, SC und DO),
17 bis 40V DC (für ISC), 21 bis 40V DC (für SENCOM)
2-Sensor-Messungen
V - 11,5
R =
0,022
Digitaler Kommuni-
kationsbereich (HART)
22,8 24,7
Spannung (V)
<2. Verdrahtung und Installation>
Einheit: mm(Zoll)
F0204.ai
1295
1000
Außer SENCOM
600
516
304
250
40 40 0
17 18 22,86
18,2 21
Bei ISC und pH/ORP SENCOM-Sensoren
IM 12A01A02-01D-E
2-7
V - 11,5
R =
0,022
Digitaler Kommuni-
kationsbereich (HART)
40 40
24,7
Spannung (V)
8. Ausgabe: 01. Okt. 2015-00
