2.3 Installation der Kabeldurchführungen
Die der Lieferung beiliegenden Kabeldurchführungen sind für Kabel mit einem Außendurch-
messer von 6 bis 12 mm (0,24 bis 0,47 Zoll) geeignet. Unbenützte Kabeldurchführungen sind mit
den beiliegenden Blindstopfen zu verschließen.
(Für Kabel von Sensor 2)
FLXA202-Gehäuse
Für Kabel von Sensor 1
FLXA21-Kunststoffgehäuse

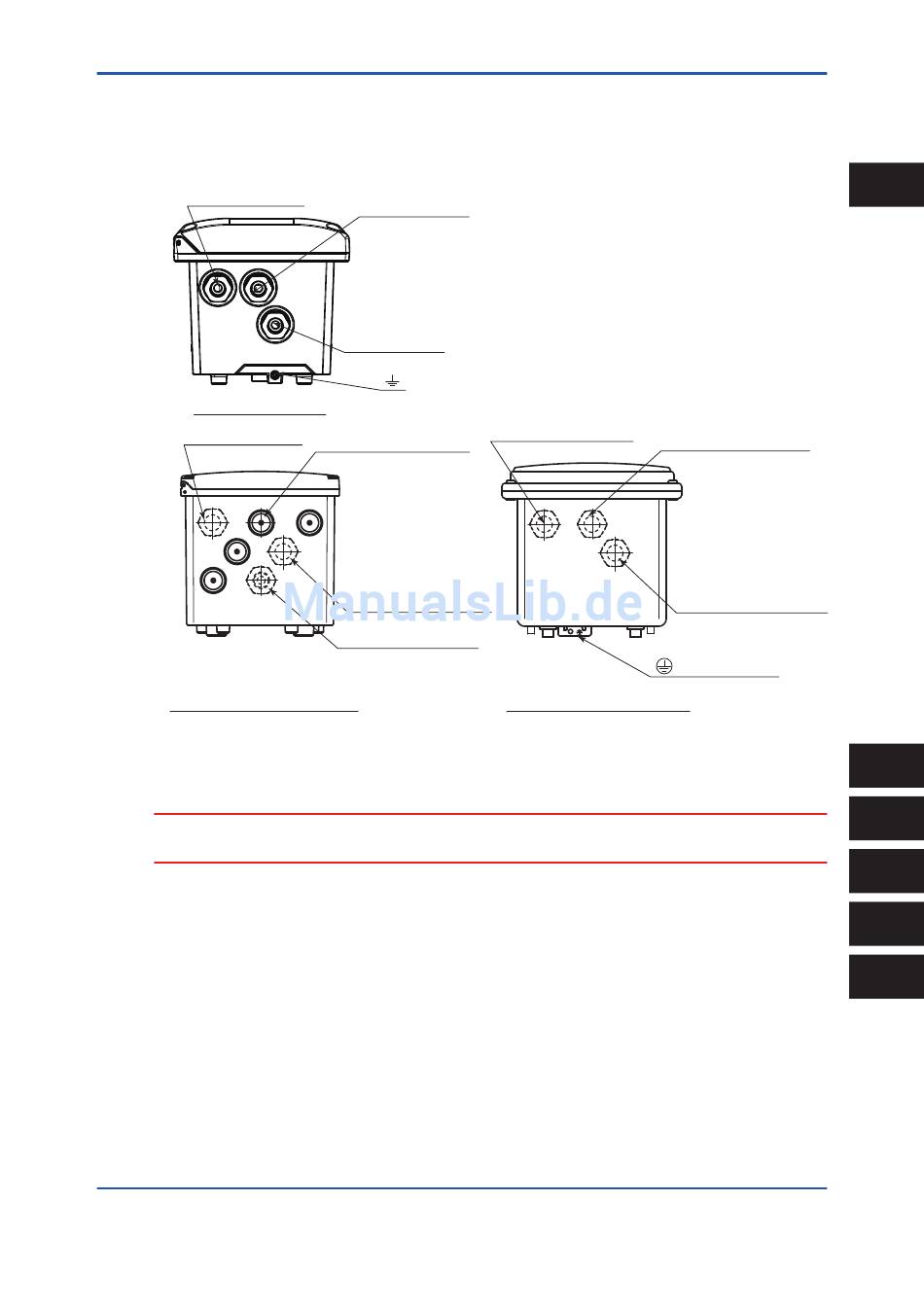

Abbildung 2.5 Lage der Kabeldurchführungen
VORSICHT
Achten Sie darauf, sich nicht an den scharfen Kanten der Bohrungen des Gehäuses zu verlet-
zen.
Befolgen Sie die in der Abbildung 2.6 gezeigte Reihenfolge bei der Installation der beiliegenden
Kabeldurchführungen. Wird ein Leitungsschutzrohr-Adapter verwendet, siehe Abbildung 2.7.
