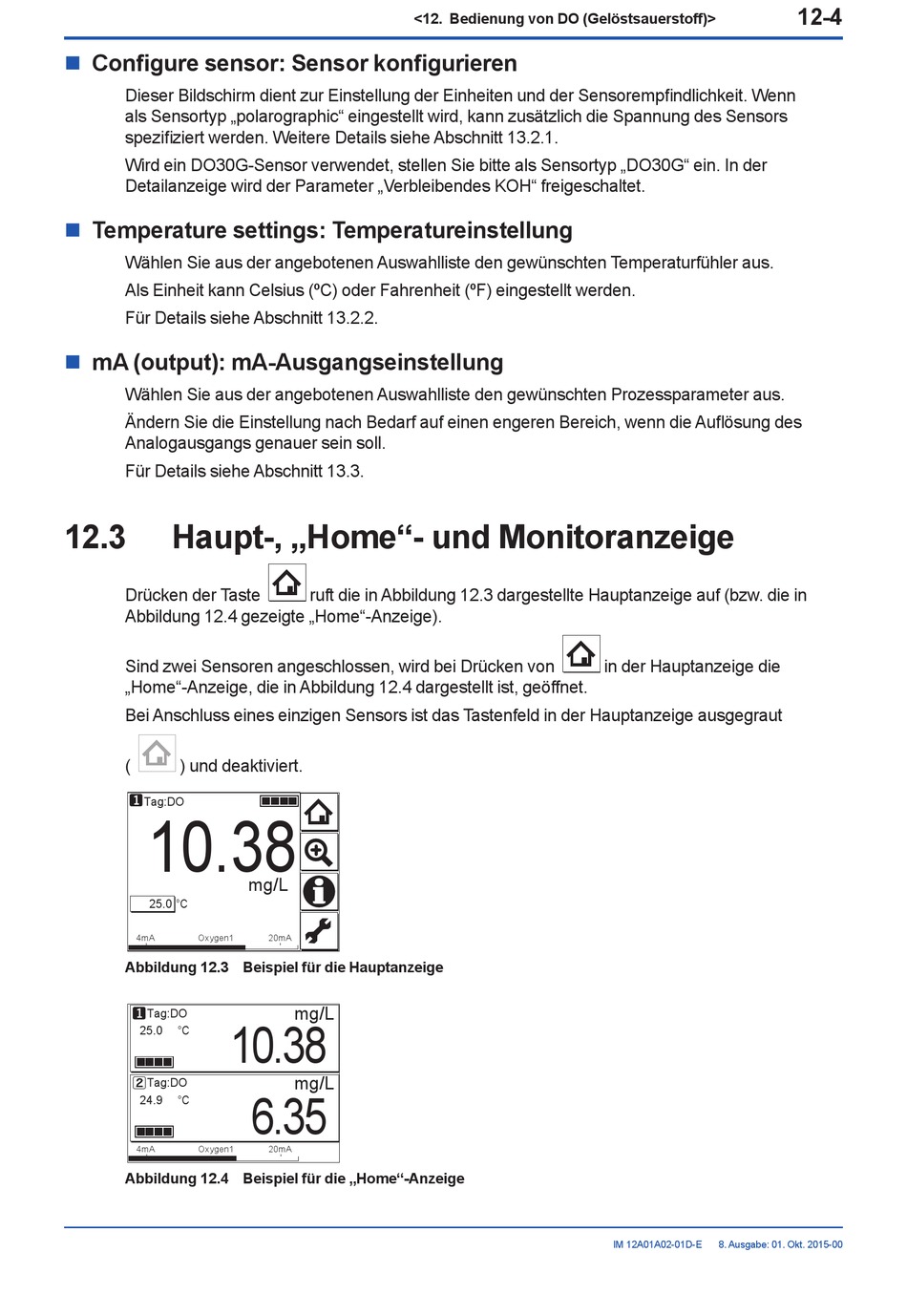

Temperature Settings: Temperatureinstellung; Haupt-, „Home"- Und Monitoranzeige - YOKOGAWA FLEXA SENCOM FLXA202 Bedienungsanleitung

Configure sensor: Sensor konfigurieren
n
Dieser Bildschirm dient zur Einstellung der Einheiten und der Sensorempfindlichkeit. Wenn
als Sensortyp „polarographic" eingestellt wird, kann zusätzlich die Spannung des Sensors
spezifiziert werden. Weitere Details siehe Abschnitt 13.2.1.
Wird ein DO30G-Sensor verwendet, stellen Sie bitte als Sensortyp „DO30G" ein. In der
Detailanzeige wird der Parameter „Verbleibendes KOH" freigeschaltet.

Temperature settings: Temperatureinstellung

n
Wählen Sie aus der angebotenen Auswahlliste den gewünschten Temperaturfühler aus.
Als Einheit kann Celsius (ºC) oder Fahrenheit (ºF) eingestellt werden.
Für Details siehe Abschnitt 13.2.2.
mA (output): mA-Ausgangseinstellung
n
Wählen Sie aus der angebotenen Auswahlliste den gewünschten Prozessparameter aus.
Ändern Sie die Einstellung nach Bedarf auf einen engeren Bereich, wenn die Auflösung des
Analogausgangs genauer sein soll.
Für Details siehe Abschnitt 13.3.
12.3 Haupt-, „Home"- und Monitoranzeige
Drücken der Taste
Abbildung 12.4 gezeigte „Home"-Anzeige).
Sind zwei Sensoren angeschlossen, wird bei Drücken von
„Home"-Anzeige, die in Abbildung 12.4 dargestellt ist, geöffnet.
Bei Anschluss eines einzigen Sensors ist das Tastenfeld in der Hauptanzeige ausgegraut
( ) und deaktiviert.
Tag:DO
10.38
25.0 °C
4mA Oxygen1
Abbildung 12.3 Beispiel für die Hauptanzeige
Tag:DO
10.38
25.0 °C
Tag:DO
24.9 °C
4mA Oxygen1
Abbildung 12.4 Beispiel für die „Home"-Anzeige
<12. Bedienung von DO (Gelöstsauerstoff)>
ruft die in Abbildung 12.3 dargestellte Hauptanzeige auf (bzw. die in
mg/L
20mA
mg/L
mg/L
6.35
20mA
in der Hauptanzeige die
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
12-4
