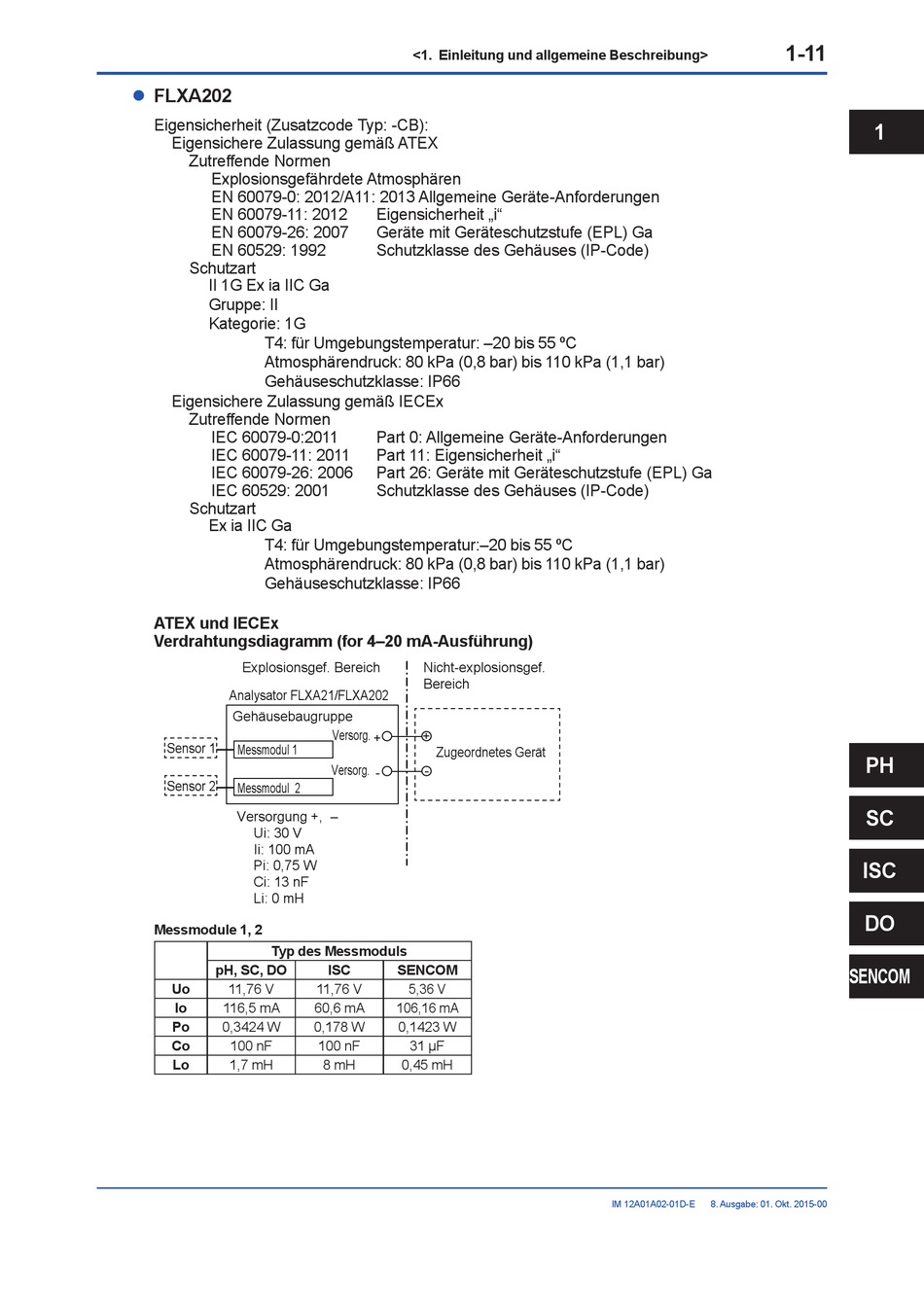

YOKOGAWA FLEXA SENCOM FLXA202 Bedienungsanleitung Seite 29

FLXA202
l
Eigensicherheit (Zusatzcode Typ: -CB):
Eigensichere Zulassung gemäß ATEX
Zutreffende Normen
Explosionsgefährdete Atmosphären
EN 60079-0: 2012/A11: 2013 Allgemeine Geräte-Anforderungen
EN 60079-11: 2012
EN 60079-26: 2007
EN 60529: 1992
Schutzart
II 1G Ex ia IIC Ga
Gruppe: II
Kategorie: 1G
T4: für Umgebungstemperatur: –20 bis 55 ºC
Atmosphärendruck: 80 kPa (0,8 bar) bis 110 kPa (1,1 bar)
Gehäuseschutzklasse: IP66
Eigensichere Zulassung gemäß IECEx
Zutreffende Normen
IEC 60079-0:2011
IEC 60079-11: 2011
IEC 60079-26: 2006
IEC 60529: 2001
Schutzart
Ex ia IIC Ga
T4: für Umgebungstemperatur:–20 bis 55 ºC
Atmosphärendruck: 80 kPa (0,8 bar) bis 110 kPa (1,1 bar)
Gehäuseschutzklasse: IP66
ATEX und IECEx
Verdrahtungsdiagramm (for 4–20 mA-Ausführung)
Explosionsgef. Bereich
Analysator FLXA21/FLXA202
Gehäusebaugruppe
Sensor 1
Messmodul 1
Sensor 2
Messmodul 2
Versorgung +, –
Ui: 30 V
Ii: 100 mA
Pi: 0,75 W
Ci: 13 nF
Li: 0 mH
Messmodule 1, 2
Typ des Messmoduls
pH, SC, DO
Uo 11,76 V
Io 116,5 mA
Po 0,3424 W
Co 100 nF
Lo
1,7 mH
<1. Einleitung und allgemeine Beschreibung>
Eigensicherheit „i"
Geräte mit Geräteschutzstufe (EPL) Ga
Schutzklasse des Gehäuses (IP-Code)
Part 0: Allgemeine Geräte-Anforderungen
Part 11: Eigensicherheit „i"
Part 26: Geräte mit Geräteschutzstufe (EPL) Ga
Schutzklasse des Gehäuses (IP-Code)
Nicht-explosionsgef.
Bereich
Versorg.
+
+
Zugeordnetes Gerät
Versorg. -
-
ISC SENCOM
11,76 V 5,36 V
60,6 mA 106,16 mA
0,178 W 0,1423 W
100 nF 31 μF
8 mH 0,45 mH
1-11
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
1
PH
SC
ISC
DO
SENCOM
