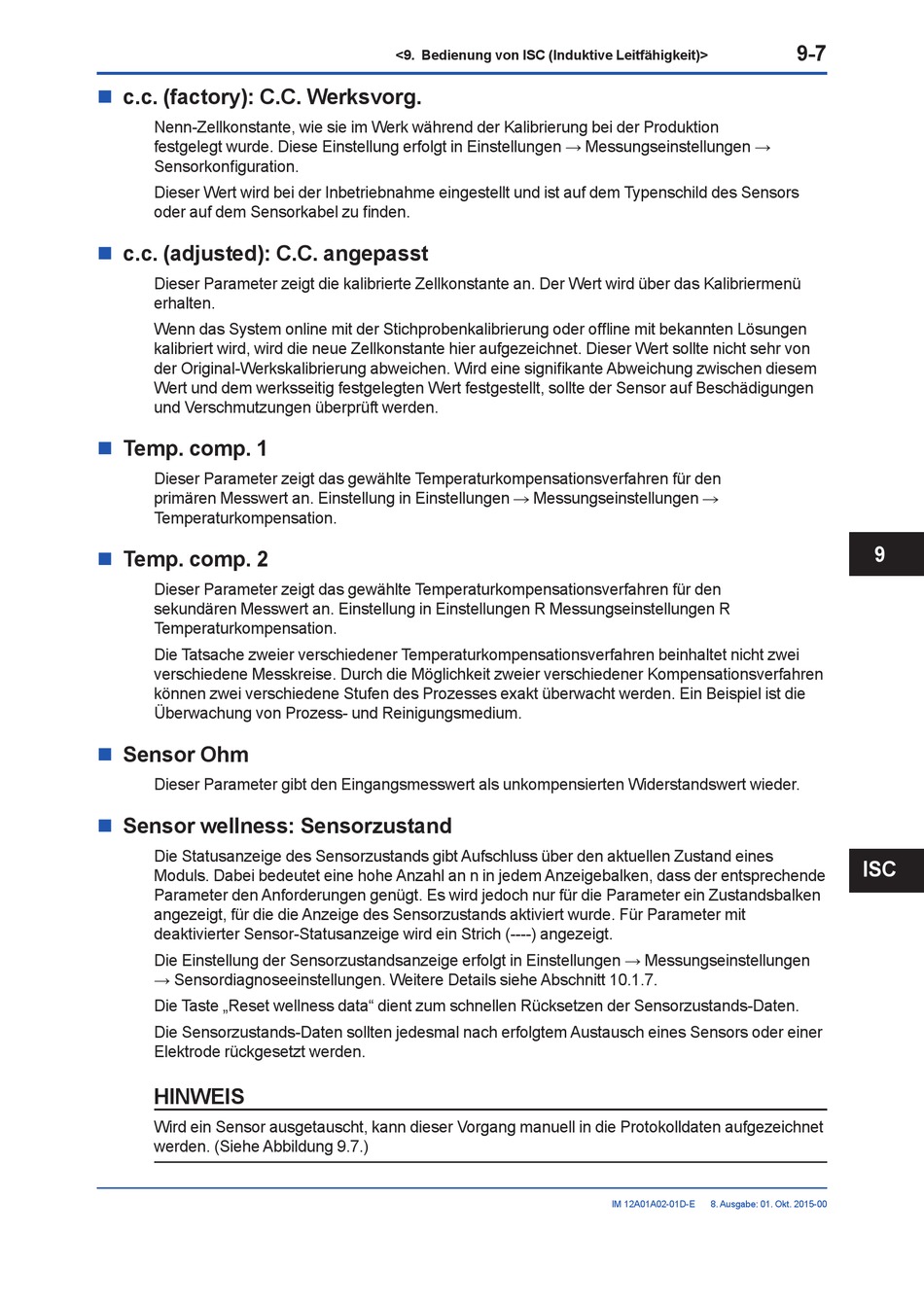

c.c. (factory): C.C. Werksvorg.
n
Nenn-Zellkon stante, wie sie im Werk während der Kalibrierung bei der Produktion
festgelegt wurde. Diese Einstellung erfolgt in Einstellungen → Messungseinstellungen →
Sensorkonfiguration.
Dieser Wert wird bei der Inbetrieb nahme eingestellt und ist auf dem Typen schild des Sensors
oder auf dem Sensorkabel zu finden.
c.c. (adjusted): C.C. angepasst
n
Dieser Parameter zeigt die kalibrierte Zellkon stante an. Der Wert wird über das Kalibriermenü
erhalten.
Wenn das System online mit der Stich probenkalibrierung oder offline mit bekannten Lösungen
kalibriert wird, wird die neue Zellkon stante hier aufgezeichnet. Dieser Wert sollte nicht sehr von
der Original-Werkskalibrierung abweichen. Wird eine signifikante Abweichung zwischen diesem
Wert und dem werksseitig festgelegten Wert festgestellt, sollte der Sensor auf Beschädigungen
und Ver schmutzungen überprüft werden.
Temp. comp. 1
n
Dieser Parameter zeigt das gewählte Tempe raturkompensationsverfahren für den
primären Messwert an. Einstellung in Einstellungen R Messungseinstellungen R
Temperaturkompensation.
Temp. comp. 2
n
Dieser Parameter zeigt das gewählte Tempe raturkompensationsverfahren für den
sekundären Messwert an. Einstellung in Einstellungen R Messungseinstellungen R
Temperaturkompensation.
Die Tatsache zweier verschiedener Temperaturkompensationsverfahren beinhaltet nicht zwei
verschiedene Mess kreise. Durch die Mög lichkeit zweier verschiedener Kompen sat ions verfahren
können zwei verschiedene Stufen des Pro zesses exakt überwacht werden. Ein Bei spiel ist die
Überwachung von Prozess- und Reinigungsmedium.
Sensor Ohm
n
Dieser Parameter gibt den Eingangsmesswert als unkompensierten Widerstandswert wieder.
Sensor wellness: Sensorzustand
n
Die Statusanzeige des Sensorzustands gibt Aufschluss über den aktuellen Zustand eines
Moduls. Dabei bedeutet eine hohe Anzahl an n in jedem Anzeigebalken, dass der entsprechende
Parameter den Anforderungen genügt. Es wird jedoch nur für die Parameter ein Zustandsbalken
angezeigt, für die die Anzeige des Sensorzustands aktiviert wurde. Für Parameter mit
deaktivierter Sensor-Statusanzeige wird ein Strich (----) angezeigt.
Die Einstellung der Sensorzustandsanzeige erfolgt in Einstellungen → Messungseinstellungen
→ Sensordiagnoseeinstellungen. Weitere Details siehe Abschnitt 10.1.7.
Die Taste „Reset wellness data" dient zum schnellen Rücksetzen der Sensorzustands-Daten.
Die Sensorzustands-Daten sollten jedesmal nach erfolgtem Austausch eines Sensors oder einer
Elektrode rückgesetzt werden.
HINWEIS
Wird ein Sensor ausgetauscht, kann dieser Vorgang manuell in die Protokolldaten aufgezeichnet
werden. (Siehe Abbildung 9.7.)
<9. Bedienung von ISC (Induktive Leitfähigkeit)>
IM 12A01A02-01D-E
8. Ausgabe: 01. Okt. 2015-00
9-7
9
ISC
