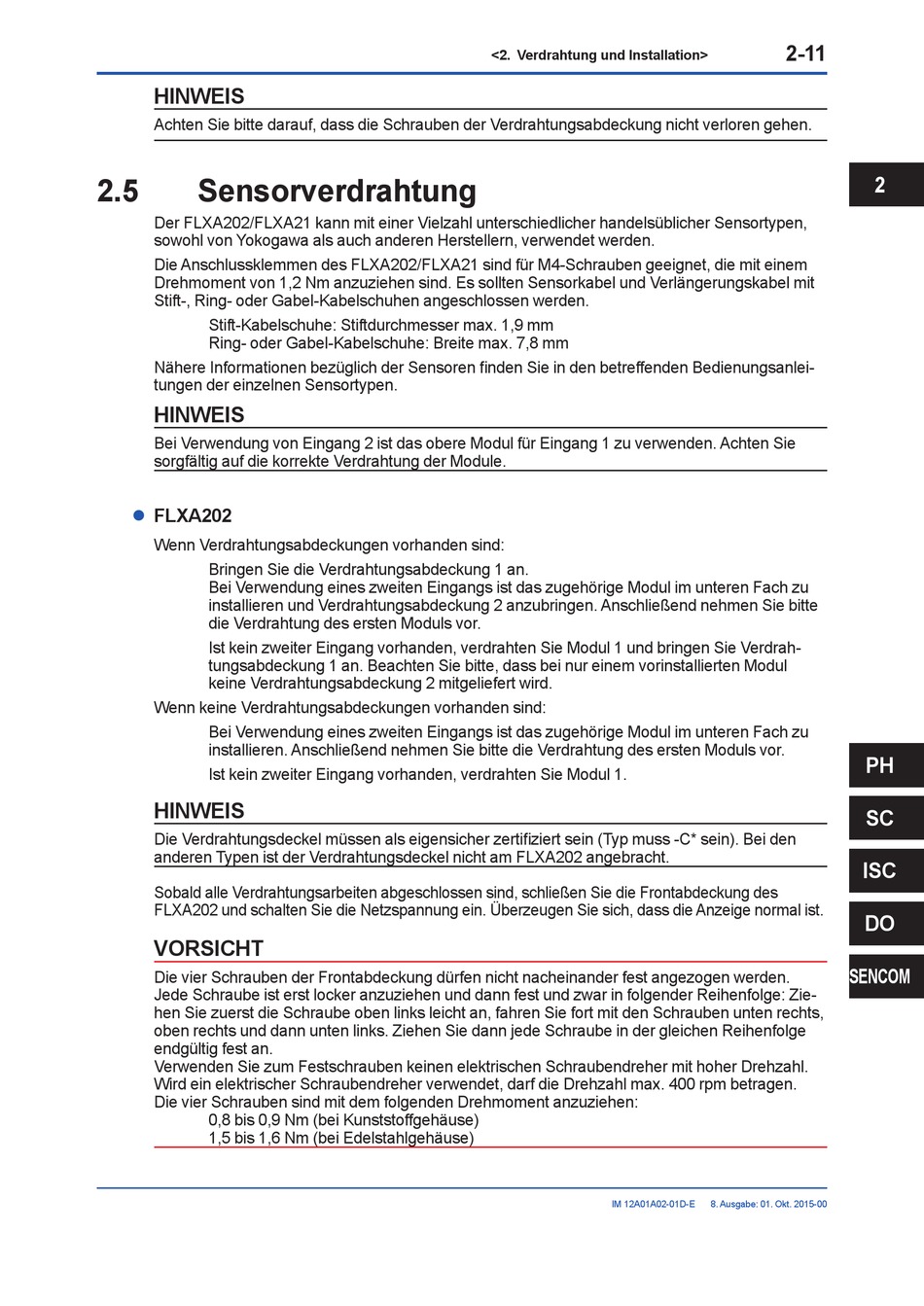

HINWEIS
Achten Sie bitte darauf, dass die Schrauben der Verdrahtungsabdeckung nicht verloren gehen.
2.5

Sensorverdrahtung

Der FLXA202/FLXA21 kann mit einer Vielzahl unterschiedlicher handelsüblicher Sensortypen,
sowohl von Yokogawa als auch anderen Herstellern, verwendet werden.
Die Anschlussklemmen des FLXA202/FLXA21 sind für M4-Schrauben geeignet, die mit einem
Drehmoment von 1,2 Nm anzuziehen sind. Es sollten Sensorkabel und Verlängerungskabel mit
Stift-, Ring- oder Gabel-Kabelschuhen angeschlossen werden.
Stift-Kabelschuhe: Stiftdurchmesser max. 1,9 mm
Ring- oder Gabel-Kabelschuhe: Breite max. 7,8 mm
Nähere Informationen bezüglich der Sensoren finden Sie in den betreffenden Bedienungsanlei-
tungen der einzelnen Sensortypen.
HINWEIS
Bei Verwendung von Eingang 2 ist das obere Modul für Eingang 1 zu verwenden. Achten Sie
sorgfältig auf die korrekte Verdrahtung der Module.
FLXA202
l
Wenn Verdrahtungsabdeckungen vorhanden sind:
Bringen Sie die Verdrahtungsabdeckung 1 an.
Bei Verwendung eines zweiten Eingangs ist das zugehörige Modul im unteren Fach zu
installieren und Verdrahtungsabdeckung 2 anzubringen. Anschließend nehmen Sie bitte
die Verdrahtung des ersten Moduls vor.
Ist kein zweiter Eingang vorhanden, verdrahten Sie Modul 1 und bringen Sie Verdrah-
tungsabdeckung 1 an. Beachten Sie bitte, dass bei nur einem vorinstallierten Modul
keine Verdrahtungsabdeckung 2 mitgeliefert wird.
Wenn keine Verdrahtungsabdeckungen vorhanden sind:
Bei Verwendung eines zweiten Eingangs ist das zugehörige Modul im unteren Fach zu
installieren. Anschließend nehmen Sie bitte die Verdrahtung des ersten Moduls vor.
Ist kein zweiter Eingang vorhanden, verdrahten Sie Modul 1.
HINWEIS
Die Verdrahtungsdeckel müssen als eigensicher zertifiziert sein (Typ muss -C* sein). Bei den
anderen Typen ist der Verdrahtungsdeckel nicht am FLXA202 angebracht.
Sobald alle Verdrahtungsarbeiten abgeschlossen sind, schließen Sie die Frontabdeckung des
FLXA202 und schalten Sie die Netzspannung ein. Überzeugen Sie sich, dass die Anzeige normal ist.
VORSICHT
Die vier Schrauben der Frontabdeckung dürfen nicht nacheinander fest angezogen werden.
Jede Schraube ist erst locker anzuziehen und dann fest und zwar in folgender Reihenfolge: Zie-
hen Sie zuerst die Schraube oben links leicht an, fahren Sie fort mit den Schrauben unten rechts,
oben rechts und dann unten links. Ziehen Sie dann jede Schraube in der gleichen Reihenfolge
endgültig fest an.
Verwenden Sie zum Festschrauben keinen elektrischen Schraubendreher mit hoher Drehzahl.
Wird ein elektrischer Schraubendreher verwendet, darf die Drehzahl max. 400 rpm betragen.
Die vier Schrauben sind mit dem folgenden Drehmoment anzuziehen:
0,8 bis 0,9 Nm (bei Kunststoffgehäuse)
1,5 bis 1,6 Nm (bei Edelstahlgehäuse)
