Unterlegscheibe
Kabeldurchführung
Mutter der Kabel-
durchführung
O-Ring
Kabeldurchführung
Kappe der
Kabeldurchführung
FLXA21-Kunststoffgehäuse

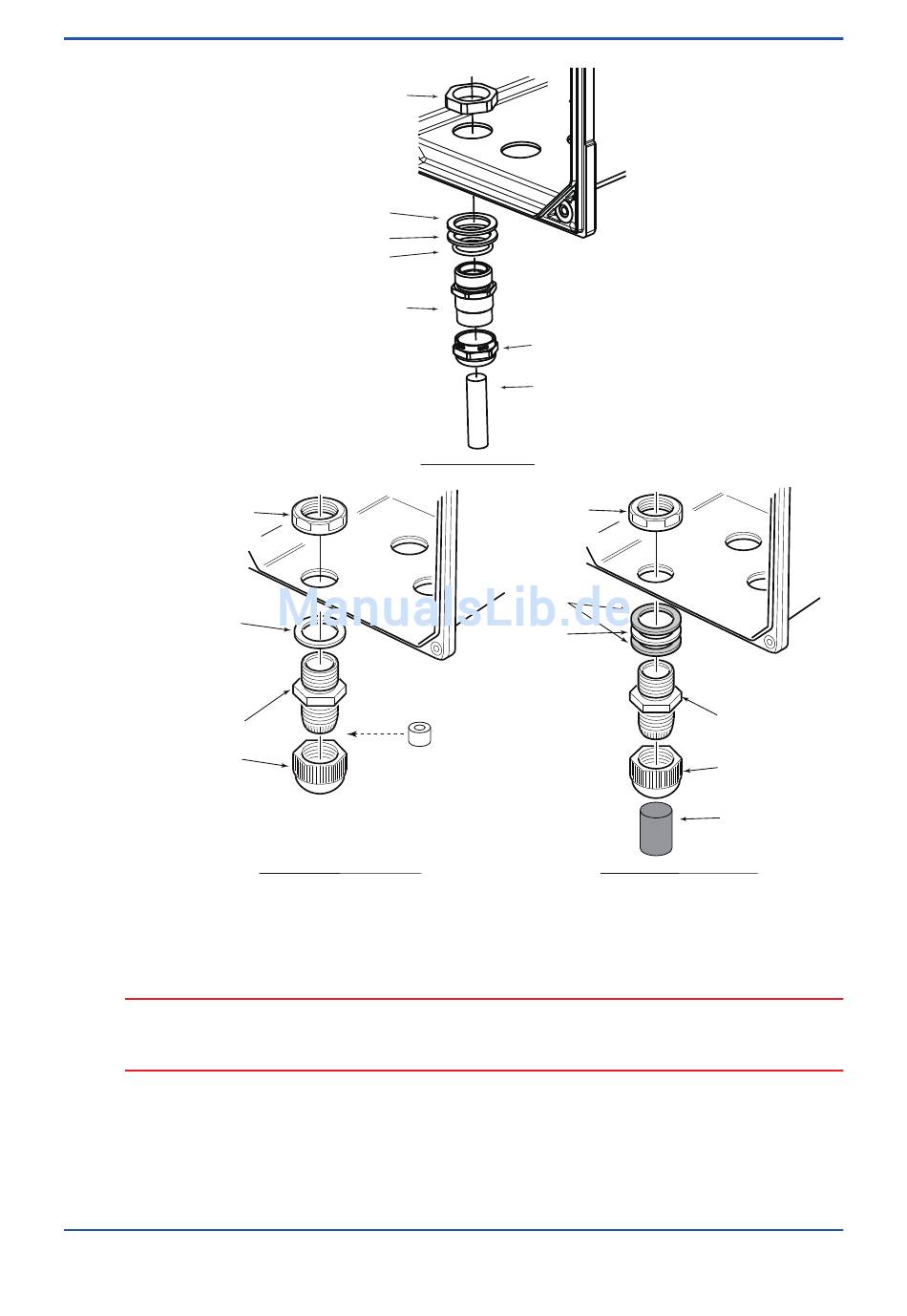

Abbildung 2.6 Kabeldurchführungen
Unbenützte Kabeldurchführungen sind mit den beiliegenden Blindstopfen zu verschließen.
VORSICHT
Wenn Sie die Kabeldurchführungen installieren, halten Sie diese bitte gut fest und ziehen Sie
die Muttern mit einem Drehmoment von 6 Nm an. Werden statt der Muttern die Durchführungen
selbst angezogen, können die O-Ringe verrutschen.
Mutter der Kabel-
durchführung
Dichtungen
O-Ring
FLXA202-Gehäuse
Hülse
(für die Erdungsleitung
beim Kunststoffgehäuse)
<2. Verdrahtung und Installation>
Kappe der
Kabeldurchführung
Blindstopfen
(Kautschuk)
Mutter der Kabel-
durchführung
Dich-
tungen
Unterleg-
scheibe
FLXA21-Edelstahlgehäuse
