F: Anzeige von momentanem Messwert und Minimal- und Maximalwert über den gesamten
Trendanzeige-Bildschirm
G: Warn-/Fehlersymbol (wird nur während Warn- bzw. Fehlerzustand blinkend dargestellt)
Informations-Anzeigesymbol
n
Dieses Symbol dient zur detaillierten Darstellung von Informationen zu Messumformer und
Sensoren.
Es liegt kein abnormaler Zustand vor.
Warnung
Bei Anzeige eines Warnsymbols ist eine Wartung erforderlich. Drücken des Symbols
zeigt die zum Problem gehörige Meldung an. Klicken auf die Warnmeldung stellt eine
Liste der empfohlenen Fehlerbehebungsmaßnahmen dar.
Fehler
Zeigt an, dass ein Fehler vorliegt. Drücken des Symbols zeigt die zum Fehler
gehörige Meldung an. Klicken auf die Fehlermeldung stellt eine Liste der empfohlenen
Fehlerbehebungsmaßnahmen dar.
Bei einigen Einstellungsfehlern kann direkt von der Meldung mit der Abhilfemaßnahme zur ent-
sprechenden Einstellung gesprungen werden.
Fault:
mA configuration error

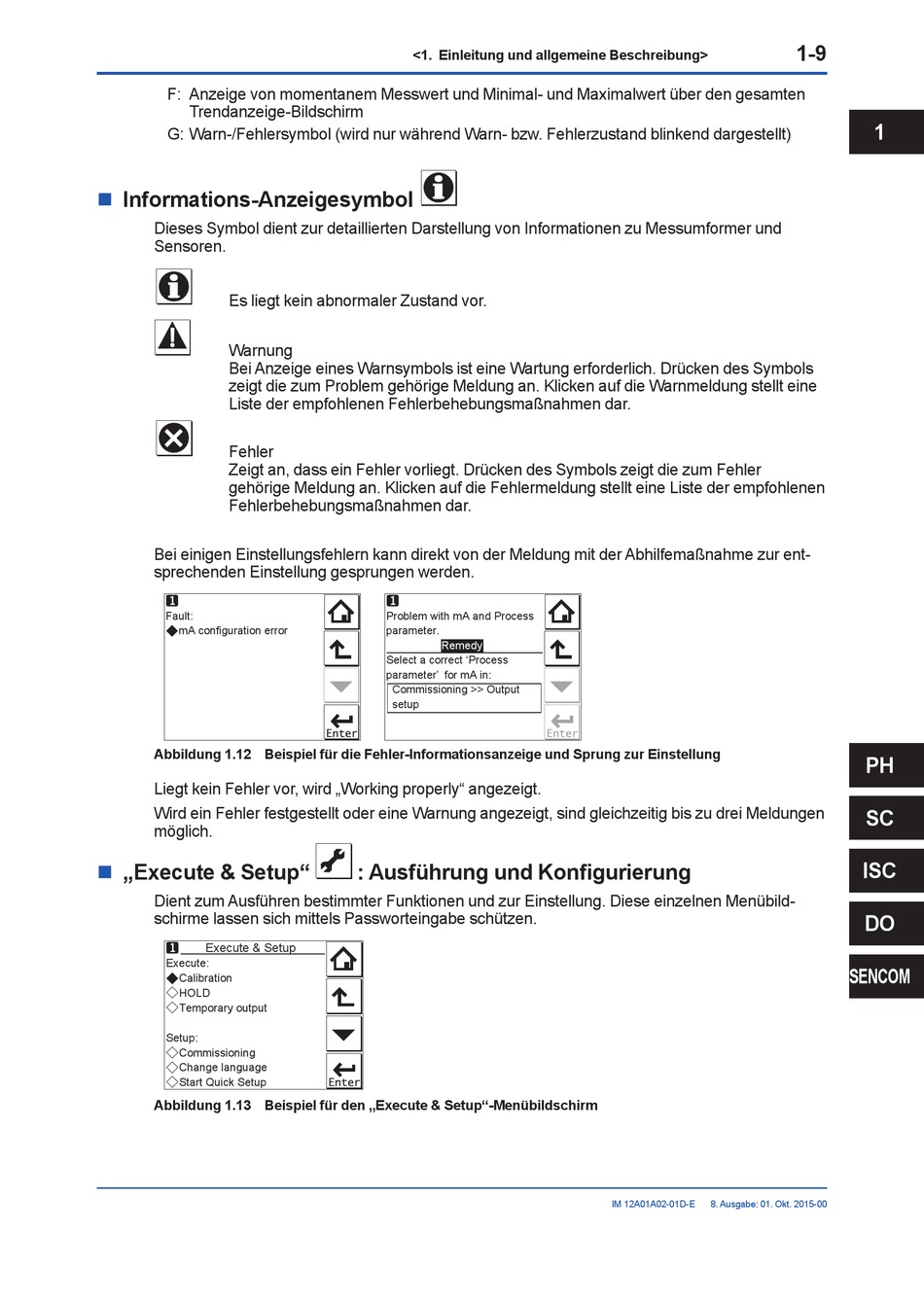

Abbildung 1.12 Beispiel für die Fehler-Informationsanzeige und Sprung zur Einstellung
Liegt kein Fehler vor, wird „Working properly" angezeigt.
Wird ein Fehler festgestellt oder eine Warnung angezeigt, sind gleichzeitig bis zu drei Meldungen
möglich.
„Execute & Setup"
n
Dient zum Ausführen bestimmter Funktionen und zur Einstellung. Diese einzelnen Menübild-
schirme lassen sich mittels Passworteingabe schützen.
Execute & Setup
Execute:
Calibration
HOLD
Temporary output
Setup:
Commissioning
Change language
Start Quick Setup
Abbildung 1.13 Beispiel für den „Execute & Setup"-Menübildschirm
<1. Einleitung und allgemeine Beschreibung>
Problem with mA and Process
parameter.
Remedy
Select a correct 'Process
parameter' for mA in:
Commissioning >> Output
setup
