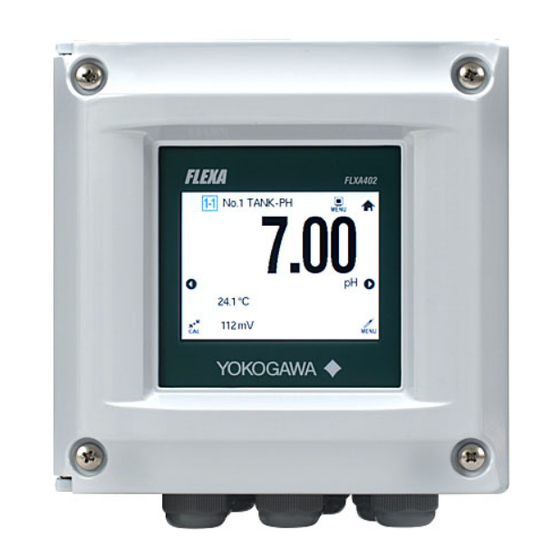

YOKOGAWA FLXA402 Benutzerhandbuch
4-leiter-analysator installation und verdrahtung
Vorschau ausblenden
Andere Handbücher für FLXA402:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (105 Seiten)
Verwandte Anleitungen für YOKOGAWA FLXA402
Inhaltszusammenfassung für YOKOGAWA FLXA402
- Seite 1 Benutzer- Handbuch Modell FLXA402 4-Leiter-Analysator Installation und Verdrahtung (Einleitung und allgemeine Hinweise) IM 12A01F01-02DE IM 12A01F01-02DE 1. Ausgabe...
-
Seite 2: Einleitung
402 4-Leiter-Analysator entschieden haben. Diese Bedienungsanleitung enthält alle wesentlichen Informationen für den optimalen Gebrauch des FLXA402. Bitte lesen Sie die folgenden zugehörigen Dokumente durch, bevor Sie den FLXA402 installieren und damit arbeiten. Die zugehörigen Dokumente sind nachfolgend aufgelistet. Allgemeine Spezifikationen... - Seite 3 • Diese Bedienungsanleitung darf – auch auszugsweise – ohne die schriftliche Zustimmung von Yokogawa in keiner Form vervielfältigt werden. • Yokogawa behält sich das Recht vor, die Bedienungsanleitung oder das Produkt ohne vorherige Ankündigung jederzeit zu ändern. • Sollten Fragen auftauchen oder sind in dieser Bedienungsanleitung Fehler oder Auslassungen vorhanden, wenden Sie sich bitte an Ihre örtliche Yokogawa-Vertretung.
- Seite 4 • In dieser Bedienungsanleitung werden die Symbole TM oder ® nicht zur Kennzeichnung von Warenzeichen oder eingetragenen Warenzeichen verwendet. IM 12A01F01-02DE 1. Ausgabe: 20. Nov., 2018-00...
-
Seite 5: Gesetzliche Konformität Für Funk- Und Telekommunikation
Gesetzliche Konformität für Funk- und Telekommunikation FCC-Zulassung FCC-Sicherheitshinweis Bei Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Befugnis des Benutzers zum Betrieb des Geräts erlöschen. Anmerkung: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse A nach Teil 15 der FCC-Vorschriften. -
Seite 6: Singapore Imda Zulassung
Wenn der FLXA402 Bluetooth-Kommunikation integriert, ist er entsprechend den Anforderungen der RE-Richtlinie konstruiert: Wir, die Yokogawa Electric Corporation, erklären hiermit, dass dieses Gerät FLXA402 die wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/ EG erfüllt. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internet- Adresse verfügbar:... -
Seite 7: Inhaltsverzeichnis
Toc-1 Modell FLXA402 4-Leiter-Analysator Installation und Verdrahtung (Einleitung und allgemeine Hinweise) IM 12A01F01-02DE 1. Ausgabe INHALT Einleitung .......................i Gesetzliche Konformität für Funk- und Telekommunikation ....iv EINLEITUNG UND ALLGEMEINE HINWEISE ........1-1 Instrumentenprüfung ..................1-2 Name und Beschreibung ................. 1-6 1.3 Spezifikation ...................... - Seite 8 Leerseite...
-
Seite 9: Einleitung Und Allgemeine Hinweise
Feldwartung. Für weitere Informationen siehe GS 12A01F01-01DE. Dieses Handbuch beschreibt die Anwendung des FLXA402 mit Sensoren von Yokogawa und anderen Anbietern. Bitte lesen Sie dieses Handbuch und die Bedienungsanleitungen der von Ihnen verwendeten Sensoren sorgfältig, bevor Sie dieses Instrument gebrauchen. -
Seite 10: Instrumentenprüfung
Packen Sie das Instrument nach dem Erhalt vorsichtig aus und vergewissern Sie sich, dass es während des Transports nicht beschädigt wurde. Wenn Sie Beschädigungen feststellen, bewahren Sie die Originalverpackung (einschließlich der Umverpackung) auf und informieren Sie unverzüglich den Spediteur und die relevante Yokogawa-Vertriebsniederlassung. Prüfen des Modells und Begleitzeichens FLXA402 Prüfen Sie das Modell und Begleitzeichen auf dem Typenschild auf der linken Seite des... -
Seite 11: Ersatzteile
<1. EINLEITUNG UND ALLGEMEINE HINWEISE> Ersatzteile Yokogawa liefert Ersatzteile mit dem Produkt. Vergewissern Sie sich, dass die in Tabelle 1.1 angegebenen Teile enthalten sind. Tabelle 1.1 Ersatzteile Produktname Modell und Anzahl Anmerkungen Begleitzeichen Kabeldurchführungen Alle anderen außer Kabeldurchführung (M20 x 1,5): 8 Stk. - Seite 12 <1. EINLEITUNG UND ALLGEMEINE HINWEISE> Tabelle 1.2 Optionen (Optionscode) Produktname Modell und Anzahl Anmerkungen Begleitzeichen Beschläge für Rohr- und Optionscode: 1 Satz Für /UM, Halterung für Wandmontage /UM, /U /U und /PM ist jeweils ein Teil enthalten. Beschläge für Pult- Optionscode: 1 Satz montage...
- Seite 13 <1. EINLEITUNG UND ALLGEMEINE HINWEISE> Produktname Modell und Anzahl Anmerkungen Begleitzeichen Leitungsschutzrohr- Optionscode: Adapter: 4 Stk. adapter /CB4, /CD4, Kabeldurchführung für Adapter: 4 Stk. /CF4 Gummistopfenanbau: 1 Stück /CB6, /CD6, Adapter: 3 Stk. Kabeldurchführung für Adapter: 3 Stk. /CF6 Ethernet-Adapter: 1 Stück Ethernet-Kabeldurchführung (schwarz): 1 Stück Gummistopfenanbau: 1 Stück Separat zu erwerbende Teile sind hier nicht aufgeführt.
-
Seite 14: Name Und Beschreibung
(nicht Frontansicht Frontansicht mit geöffneter Frontverkleidung verwenden) Abb. 1.2 FLXA402 Teilenamen und Beschreibungen VORSICHT Schiebeschalter 1 ist für HART. Siehe technische Informationen in TI 12A01F01-61DE. Stellen Sie den Schiebeschalter 2 nicht auf ON. Drücken Sie auch nicht den Neustart-Schalter. IM 12A01F01-02DE... - Seite 15 <1. EINLEITUNG UND ALLGEMEINE HINWEISE> Der FLXA402 ist ein modularer Analysator, der jede Funktion einem separaten Modul zuweist. Die folgende Abbildung zeigt die Installation von Modulen. Die zu verwendenden Module weichen jedoch von der Spezifikation ab. E/A-Modul 1. Sensormodul 2. Sensormodul Kommunikationsmodul Relaismodul Einspeiseklemme Erdeklemme Sicherungsgehäuse...
-
Seite 16: Brücke Und Brückenhalterung
<1. EINLEITUNG UND ALLGEMEINE HINWEISE> Brücke und Brückenhalterung Wenn Sie die Brücken nicht benötigen, bewahren Sie sie in den Brückenhalterungen auf der Innenseite der Frontabdeckung auf, damit sie nicht verlorengehen. Sie können Brücken in jeder der 5 Halterungen aufbewahren (1A und 4Bs), wie in Abbildung 1.4. A hat eine Führungsöffnung. -
Seite 17: Modell Und Begleitzeichen
<1. EINLEITUNG UND ALLGEMEINE HINWEISE> Modell und Begleitzeichen Modell Begleitzeichen Options- Beschreibung code FLXA402 ······································································· ················· 4-Leiter-Analysator Span- ················· Wechselstromversion nungs- ················· Gleichstromversion versor- gung Gehäuse ················· Gehäuse aus Aluminiumlegierung mit ················· (*1) Urethanbeschichtung Gehäuse aus Aluminiumlegierung mit hoch- korrosionsbeständiger Beschichtung Allgemeine Anwendungen für CE, RCM, Chinesischer... -
Seite 18: Leitungsschutzrohradapter (Muss Zusätzlich Erworben Werden)
1-10 <1. EINLEITUNG UND ALLGEMEINE HINWEISE> Leis- 1. Ein- 2. Eingang mA Eingang/ Relais Digitale Kommunikation Spezifikation tung gang Ausgang Code Alle Alle Andere Erforderliche Anzahl an Kabeleingangs- löchern Leitungsschutzrohr ausschließlich für Ethernet Leitungsschutzrohradapter (muss zusätzlich erworben werden) Bauteile- Anzahl Anmerkungen nummer G1/2... -
Seite 19: Verdrahtung Und Installation
Installieren Sie die Kabeldurchführungen am FLXA402 vor der Verkabelung. Die Kabeldurchführungen sind im Lieferumfang enthalten. Installationsort Der FLXA402 ist wetterfest und kann in Innen- und Außenbereichen installiert werden. Er sollte möglichst nah an dem Sensor installiert werden, um lange Kabelstrecken zwischen dem Instrument und dem Sensor zu vermeiden. -
Seite 20: Montageverfahren
Montageverfahren Siehe 1.5 Abmessungen für Informationen zu den Montagebeschlägen. Der FLXA402 bietet verschiedene Montagemöglichkeiten. (Abbildung 2.1) • Pultmontage unter Verwendung der optionalen Montagebeschläge (/PM oder /UM) • Wandmontage unter Verwendung der optionalen Montagebeschläge (/U oder /UM) • Rohrmontage unter Verwendung der optionalen Montagebeschläge (/U oder /UM) an horizontalen oder vertikalen Rohrleitungen (Nenngröße: 50A) -
Seite 21: Entfernen Der Schutzabdeckung
<2. VERDRAHTUNG UND INSTALLATION> Entfernen der Schutzabdeckung Die Schutzabdeckung deckt die Hochspannungsversorgungsanschlüsse und Relaismodule ab. VORSICHT Achten Sie zu Ihrer eigenen Sicherheit darauf, die Stromversorgung abzuschalten, bevor Sie die Schutzabdeckung entfernen. Öffnen Sie die Frontabdeckung und entfernen Sie die Schutzabdeckung. Installieren Sie die Kabeldurchführungen, nachdem Sie die Schutzabdeckung entfernt haben. -
Seite 22: Installation Der Kabeldurchführungen
<2. VERDRAHTUNG UND INSTALLATION> Installation der Kabeldurchführungen Die mitgelieferten Kabeldurchführungen sind für Kabel mit einem Außendurchmesser von 6 bis 12 mm (0,24 bis 0,47 Zoll) vorgesehen. Ungenutzte Kabeleingangsöffnungen müssen mit Kabeldurchführungen einschließlich der mitgelieferten Gummiverschlussstopfen verschlossen werden. Wenn das Begleitzeichen für den digitalen Kommunikationscode -E lautet (Modbus TCP/ IP), nutzen Sie die Kabeldurchführungen (schwarz) für Ethernet für die Öffnungen an den Kommunikationsmodulen. - Seite 23 <2. VERDRAHTUNG UND INSTALLATION> Leitungsschutzrohradapter Wenn Sie die Kabel mit einem Leitungsschutzrohr schützen, verwenden Sie einen Adapter (Optionscodes: /CB4, /CD4, /CF4, /CB6, /CD6, /CF6) VORSICHT 8 Öffnungen stehen für den Kabelanschluss zur Verfügung. Verwenden Sie die Kabeldurchführung aus dem mitgelieferten Zubehör (dunkelgraue Kabeldurchführungen) für Öffnungen, an die keine Leitungsschutzrohradapter angeschlossen werden.
-
Seite 24: Verkabelung
Platzieren Sie immer die Schutzabdeckung über den Spannungsversorgungs- und Kontaktklemmen zur Vermeidung von Störungen und aus Sicherheitsgründen. VORSICHT Schalten Sie die Spannungsversorgung zum FLXA402 aus, bevor Sie die Kabel anschließen. VORSICHT Bringen Sie nach dem Abschluss der Verkabelung der Spannungsversorgung oder des Kontaktausgangs die Schutzabdeckung wieder an. -
Seite 25: Anschluss Der Spannungsversorgung
<2. VERDRAHTUNG UND INSTALLATION> 2.5.1 Anschluss der Spannungsversorgung VORSICHT Schalten Sie die Spannungsversorgung zu dem FLXA402 vor der Verkabelung ab. Der Nennstrom muss der FLXA402-Spezifikation entsprechen. Die Versorgungsspannung muss der Angabe auf dem Typenschild entsprechen. WARNUNG ● Sie müssen einen externen Spannungsversorgungsschalter oder Trennschalter für die Spannungsversorgung installieren. -
Seite 26: Wechselspannungsversorgung
Störungen zu vermeiden und aus Sicherheitsgründen. Verwenden Sie Erdungskabel mit einer größeren Querschnittsfläche. Befestigen Sie das Kabel auf der Rückseite des äußeren Gehäuses des FLXA402 oder schließen Sie das Erdkabel an die Anschlussklemme des Strommoduls im Inneren an. Siehe Abbildung 2.8. - Seite 27 (M4-Schraube) (M4-Schraube) Abbildung 2.8 Externer Erdanschluss (Rückseite), interner Erdanschluss HINWEIS Bei Verwendung der Wechselspannungsversorgung benötigt der FLXA402 einen Schutzerdeanschluss. Bei Anschluss des Analysators an die Gleichspannungsversorgung wird kein Schutzerdeanschluss benötigt, die Erdung ist dennoch gegeben. Da dasselbe Gehäuse verwendet wird wie bei dem Anschluss des Analysators an die Wechselspannungsversorgung, ist dasselbe Schutzerdesymbol zu sehen .
-
Seite 28: Anschluss Des Relaismoduls (Kontaktausgänge)
<2. VERDRAHTUNG UND INSTALLATION> 2.5.2 Anschluss des Relaismoduls (Kontaktausgänge) Die Kontaktkonfiguration des FLXA402 ist das Single Pole Double Throw SPDT Relais, durch das Signale als digitaler Ausgang zum Steuergerät oder der PLC etc. verwendet werden können. Verwenden Sie mehradrige Kabel für die Kontaktausgangssignale. -
Seite 29: Anschluss Der Netzwerkkabel
Einschalten Einschalten S1, S2, S3 2.5.3 Anschluss der Netzwerkkabel Der FLXA402 bietet zwei Arten von digitalen Kabelnetzwerken: Ethernet (Modbus TCP/IP) oder RS-485 (Modbus RTU). Verwenden Sie abgeschirmte Kabel, um Leistungsbeeinträchtigungen durch EMI-Störungen oder Strahlungseinflüsse elektrischer Geräte zu vermeiden. RS-485-Verkabelung Das Begleitzeichen -R ist angegeben, d. - Seite 30 2-12 <2. VERDRAHTUNG UND INSTALLATION> HINWEIS Wenn Sie den Anschluss nicht benötigen, lassen Sie die Brücke in der Brückenhalterung auf der Rückseite der Frontabdeckung, um sie nicht zu verlieren. (Abbildung 1.4) IM 12A01F01-02DE 1. Ausgabe: 20. Nov., 2018-00...
-
Seite 31: Ethernet-Verkabelung
2-13 <2. VERDRAHTUNG UND INSTALLATION> Ethernet-Verkabelung Das Begleitzeichen -E ist angegeben. (Modbus TCP/IP) Abbildung 2.12 zeigt die RJ45- Positionen. Verwenden Sie ein abgeschirmtes STP-Kabel der Kategorie 5 oder höher für den RJ45- Verbinder. Sie können gerade oder Kreuzkabel für die Ethernet-Verkabelung verwenden. Modbus TCP/IP (Ethernet) Abbildung 2.12 Netzwerkmodul (Ethernet)-Verbinder... -
Seite 32: Verkabelung Des Io-Moduls
Kabel für mA-Eingang, mA-Ausgang, Kontakteingang. Die Verkabelung des mA-Eingangs ist je nach Spezifikation nicht zwingend erforderlich. Verkabelung des mA-Ausgangs Der FLXA402 überträgt analoge 4-20-mA-Signale mit einer maximalen Last von 600 Ω an Peripheriegeräte einschließlich Steuerungssysteme oder Aufzeichnungsgeräte. Das IO-Modul hat eine mA-Ausgangsfunktion. - Seite 33 Wenn der mA-IO-Code -A4 ausgewählt ist. Abbildung 2.15 Zuweisung der Anschlussklemmen des IO-Moduls Sobald die Verkabelung abgeschlossen ist, schließen Sie die Frontabdeckung des FLXA402 und schalten Sie den Strom wieder ein. Vergewissern Sie sich, dass der Bildschirm wieder normal angezeigt wird.
-
Seite 34: Sensorverkabelung
Ziehen Sie die vier Schrauben der Frontabdeckung mit dem folgenden Anzugsmoment an: 1,5 bis 1,6 N•m Sensorverkabelung Der FLXA402 kann mit einer Vielzahl handelsüblicher Sensortypen von Yokogawa und anderen Herstellern verwendet werden. Die Größe der Anschlussklemmenschrauben ist M3 und das Anzugsmoment bis zu 0,6 N•m. -
Seite 35: Verkabelung Von Yokogawa-Sensoren
2-17 <2. VERDRAHTUNG UND INSTALLATION> Verkabelung von YOKOGAWA-Sensoren FLXA402-Anschlussklemmen Kurz *2 FLXA402 / 18/13 19/15 Sensor Messung FLXA21- Anmerkungen Anschluss- Sensorkabelmarkierung (oder Farbe) Brücke *1 klemmen DO30G Festes Kabel FU20/PH20/ pH, pH & ORP, Nein Festes Kabel FU24 FU20/PH20/ 13/14... -
Seite 36: Verkabelung Von Hamilton-Sensoren
2-18 <2. VERDRAHTUNG UND INSTALLATION> Verkabelung von HAMILTON-Sensoren FLXA402-Anschlussklemmen Kurz *2 FLXA402 / 18/13 19/15 Anmer- Sensor Messung FLXA21- kungen Anschluss- Sensorkabelmarkierung (oder Farbe) Brücke *1 klemmen WU20D- CHEMTRODE pH-Wert Blau (Weiß) Nein 13/14 Kabel CHEMTRODE-ORP 13/14 CHEMTRODE-VP pH-Wert Nein... -
Seite 37: Verkabelung Des Ph/Orp-Sensors
2-19 <2. VERDRAHTUNG UND INSTALLATION> 2.6.1 Verkabelung des pH/ORP-Sensors pH-Messung Konventionelle pH-Sensoren werden wie folgt mit dem Modul verbunden: FLXA402 11 Temperatur 12 Temperatur 13 Referenz 14 Lösungserde 15 Glas (Messwert) 16 Abschirmung 17 Abschirmung Flüssig- erde Stellen Sie zusätzlich zu der Verkabelung des Sensors sicher, dass eine Brücke für Niedrigimpedanz-Sensoreingänge installiert ist. -
Seite 38: Orp-Messung
Die ORP-Messung verwendet dasselbe Sensoreingangsmodul wie die pH-Messung. Es ist nicht ungewöhnlich, ORP als Prozessvariable und eine pH-Glaselektrode als Referenz zu messen. Dies ist bei der rH-Messung und der pH-kompensierten ORP-Messung der Fall. Konventionelle ORP-Sensoren werden wie folgt mit dem Modul verbunden: FLXA402 11 Temperatur 12 Temperatur 13 Referenz 14 Lösungserde... -
Seite 39: Verkabelung Des Leitfähigkeitssensors (Sc)
2-21 <2. VERDRAHTUNG UND INSTALLATION> HINWEIS Die spezielle Tülle dient zur Abdichtung der verschiedenen Kabel aus den Yokogawa- Durchflussarmaturen wie dem FF20. Die ausgewiesenen Kabel sind WU20-Sensorkabel, die einen Durchmesser von etwa 5 mm (0,2") haben, und K1500FV-Flüssigerdekabel mit einem Durchmesser von etwa 2,5 mm (0,1"). -
Seite 40: Verkabelung Des Induktiven Leitfähigkeitssensors (Isc)
2-22 <2. VERDRAHTUNG UND INSTALLATION> FLXA402 Temp. 2.6.3 Verkabelung des induktiven Leitfähigkeitssensors (ISC) ISC40-Sensoren werden wie folgt mit dem Modul verbunden: FLXA402 Temp. Empfängerspule Abschirmung Sensorab- schirmung (innen) Antriebsspule Abschirmung Die Sensoren werden mit integrierten Kabeln geliefert und jeder einzelne Leiter ist mit der entsprechenden Anschlussklemmennummer gekennzeichnet. -
Seite 41: Verkabelung Des Gelöstsauerstoffsensors (Do)
Das Eingangsmodul für die DO-Messung ist für verschiedene Arten von DO-Sensoren geeignet: i. Galvanische Sensoren wie das Modell DO30G ii. Polarographische Sensoren wie Oxyferm und Oxygold von HAMILTON Die Verbindung wird wie folgt hergestellt: FLXA402 11 TC + TC - + Anode, galvanisch... -
Seite 42: Verkabelung Digitaler Sensoren
Der FLXA402 erkennt den angeschlossenen Sensor und zeigt einen Alarm an, wenn die Sensoren nicht angeschlossen sind. VORSICHT Schalten Sie die Stromversorgung zu dem FLXA402 ab, wenn Sie die Kabel aus den digitalen Sensoren herausziehen oder die digitalen Sensoren mit Kabeln verbinden, die bereits an den FLXA402 angeschlossen sind. -
Seite 43: Verkabelung Von Sensoren Mit Sencom Sa
Da WU11-Kabel dünn sind, entfernen Sie zuerst die Standardverpackung der Kabeldurchführung und verwenden Sie stattdessen die mitgelieferte Kabeltülle. Kabeltülle Entfernen Sie die Standardverpackung. Sensor Der FLXA402 erkennt den Anschluss von Sensoren und meldet andernfalls einen Fehler. IM 12A01F01-02DE 1. Ausgabe: 20. Nov., 2018-00... - Seite 44 Leerseite...
-
Seite 45: Revisionsverzeichnis
Revisionsverzeichnis Titel des Handbuchs : Modell FLXA402 4-Leiter-Analysator Installation und Verdrahtung (Einleitung und allgemeine Hinweise) Handbuch Nr. : IM 12A01F01-02DE Nov. 2018/1. Ausgabe Neu herausgegeben IM 12A01F01-02DE 1. Ausgabe: 20. Nov., 2018-00... - Seite 46 Leerseite Yokogawa Electric Corporation 2-9-32 Nakacho, Musashino-shi, Tokio, 180-8750, JAPAN http://www.yokogawa.com/...
