2.4.3

Verdrahtungsabdeckung

FLXA202
l
Prüfen Sie nach der Erdung und Anschluss der Spannungsversorgung die Verdrahtung und
bringen Sie die Verdrahtungsabdeckung 1 wieder an (Abb. 2.11).
Richten Sie die Abdeckung korrekt mit den Stellen aus, die in der Abbildung 2.11 mit roten Recht-
ecken gekennzeichnet sind.
Wird nur das erste Modul verwendet, ist der Sensor mit dem ersten Modul zu verdrahten.
Bei Verwendung eines zweiten Moduls nehmen Sie die zuerst die Verdrahtung für den Sensor
des zweiten Moduls vor und bringen Sie die Verdrahtungsabdeckung 2 anschließend wieder an.
Anschließend nehmen Sie bitte die Verdrahtung des ersten Moduls vor.
Zur Sensorverdrahtung siehe Abschnitt 2.5.
Zweites Modul

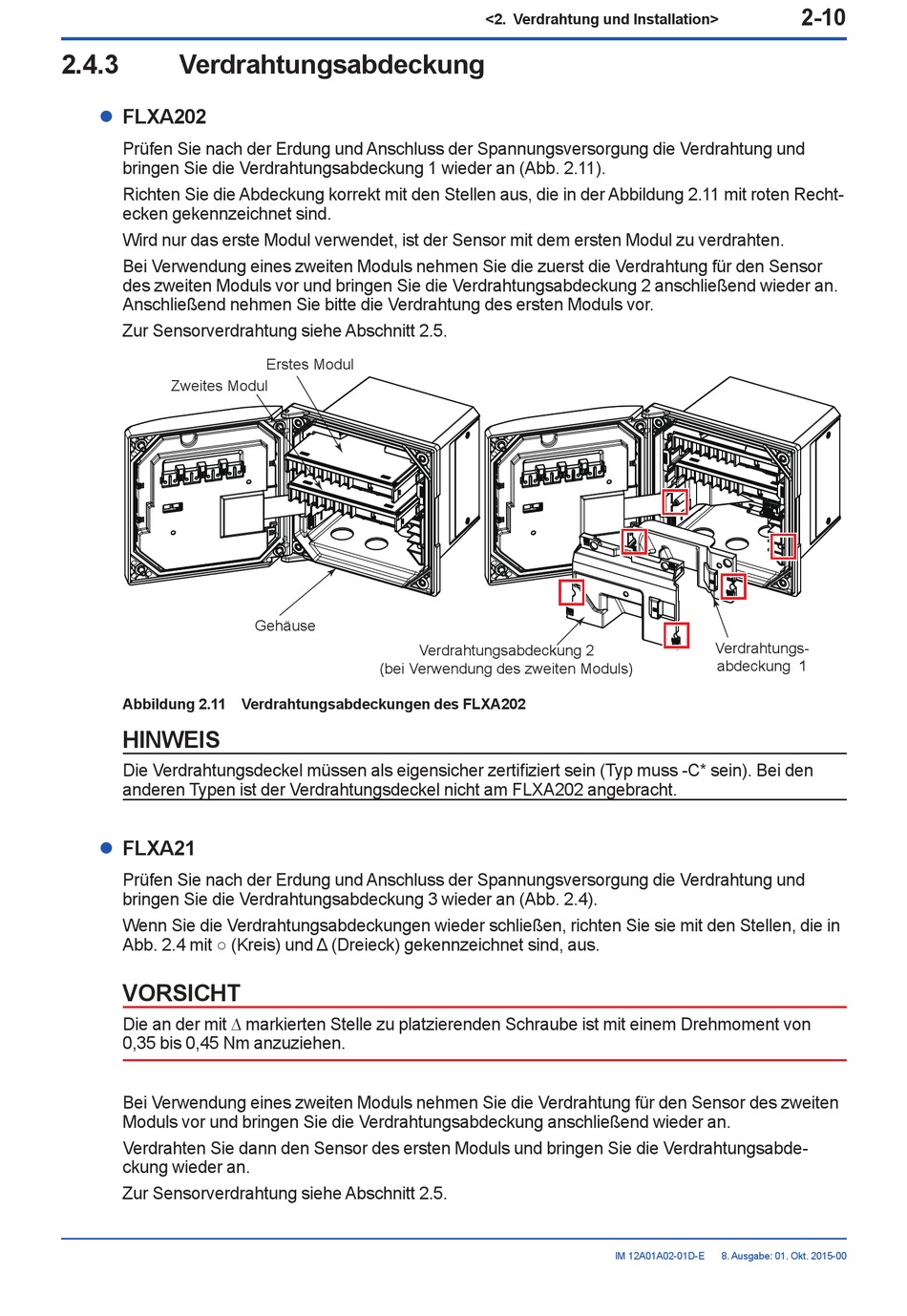

Abbildung 2.11 Verdrahtungsabdeckungen des FLXA202
HINWEIS
Die Verdrahtungsdeckel müssen als eigensicher zertifiziert sein (Typ muss -C* sein). Bei den
anderen Typen ist der Verdrahtungsdeckel nicht am FLXA202 angebracht.
FLXA21
l
Prüfen Sie nach der Erdung und Anschluss der Spannungsversorgung die Verdrahtung und
bringen Sie die Verdrahtungsabdeckung 3 wieder an (Abb. 2.4).
Wenn Sie die Verdrahtungsabdeckungen wieder schließen, richten Sie sie mit den Stellen, die in
Abb. 2.4 mit ○ (Kreis) und Δ (Dreieck) gekennzeichnet sind, aus.
VORSICHT
Die an der mit ∆ markierten Stelle zu platzierenden Schraube ist mit einem Drehmoment von
0,35 bis 0,45 Nm anzuziehen.
Bei Verwendung eines zweiten Moduls nehmen Sie die Verdrahtung für den Sensor des zweiten
Moduls vor und bringen Sie die Verdrahtungsabdeckung anschließend wieder an.
Verdrahten Sie dann den Sensor des ersten Moduls und bringen Sie die Verdrahtungsabde-
ckung wieder an.
Zur Sensorverdrahtung siehe Abschnitt 2.5.
Erstes Modul
Gehäuse
Verdrahtungsabdeckung 2
(bei Verwendung des zweiten Moduls)
<2. Verdrahtung und Installation>
IM 12A01A02-01D-E
2-10
Verdrahtungs-
abdeckung 1
8. Ausgabe: 01. Okt. 2015-00
