YOKOGAWA FLEXA SENCOM FLXA202 Bedienungsanleitung Seite 186

Tabelle 13.2 Liste der Prozessparameter
Anzahl an Sensoren
1 Oxygen1 (2)
Temperature1 (2)
2 Oxygen1
Temperature1
Oxygen2
Temperature2
Calculated*1
Redundant*2
*1: Siehe Abschnitt 13.8, „Calculated data setup: Konfiguration der Berechnungsfunktion".
*2: Siehe <Redundantes System> unten.
Die Berechnungsfunktionen sowie die Konfiguration eines redundanten Systems sind nur bei
Installation von zwei Sensormodulen im Instrument möglich.
<Redundant System>
In einer redundanten Konfiguration wird bei einem Ausfall des ersten Sensormoduls (Sensor 1)
die Ausgabe automatisch umgeschaltet, sodass Sensormodul 2 die Ausgabe übernimmt.
Nach dem Austausch von Sensor 1 muss die redundante Systemkonfiguration wieder manuell
rückgesetzt werden, damit die Ausgabe wieder über Sensor 1 stattfindet.
Anzeige R(1)
arbeitet
Sensor 1
mA
arbeitet
Sensor 2
Sensor 1 ist ausgefallen.
(automatisch)
Falls Sensor 1 ausfällt
wird die Ausgabe
automatisch zu Sensor 2
umgeschaltet.
mA
Beispiel für die
Anzeige, wenn als
Prozessparameter
„Redundant"
gewählt wurde.
Configure Hold
Reset redundant

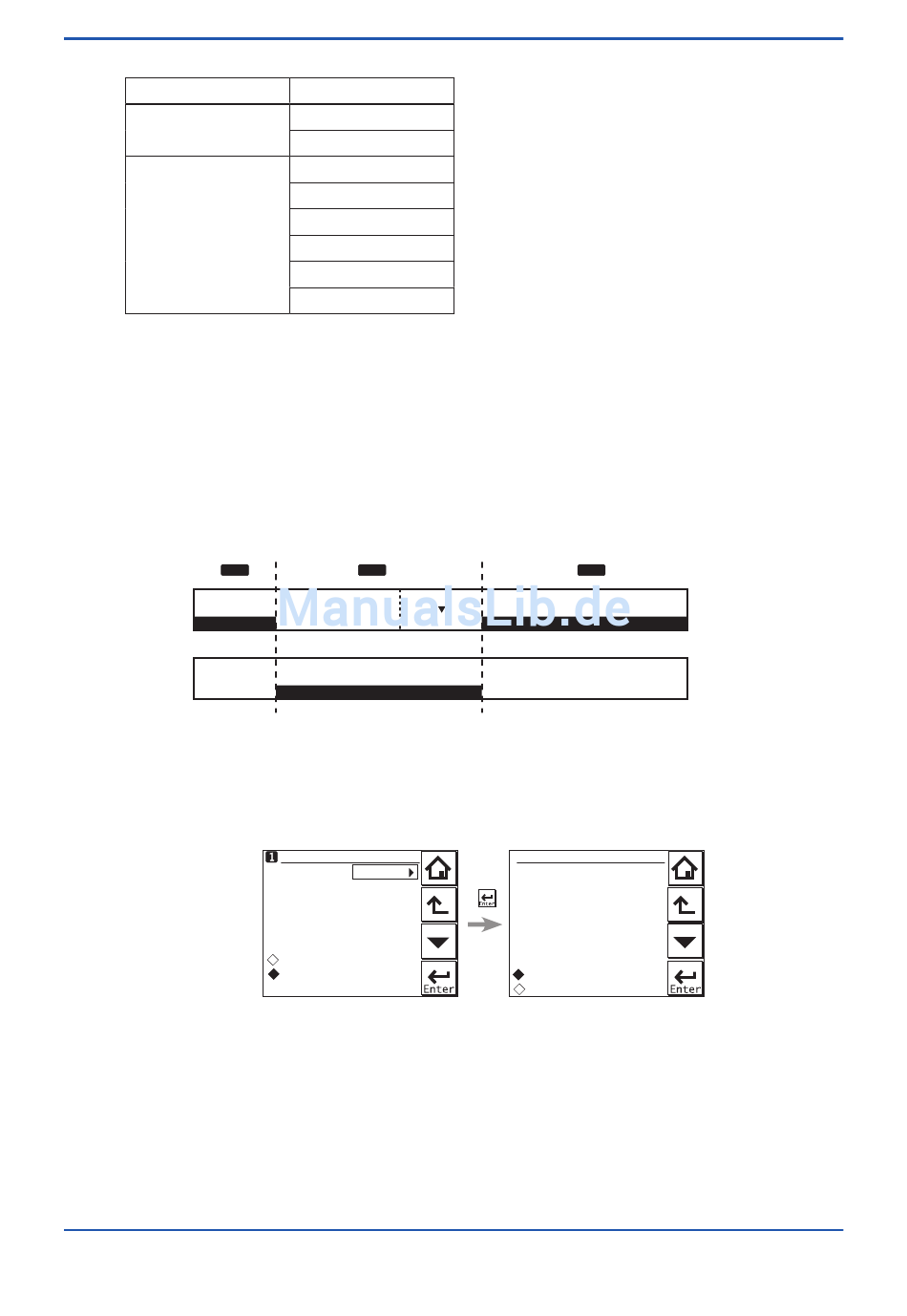

Abbildung 13.2 Konfiguration des redundanten Systems
Setup
Wählen Sie als Ausgabeverfahren „Linear" oder „Table".
Linear: Stellen Sie die Ausgangswerte bei 0% und 100% ein.
Table: Diese Funktion gestattet die Konfiguration einer Ausgangskurve mit 21
Punkten (in Schritten zu 5%). (Geben Sie bitte die Werte für 0% und 100% ein.
Standardwerte siehe Tabelle 13.3)
<13. Einstellungen für DO (Gelöstsauerstoff)>
Prozessparameter
R(2)
Sensor reparieren
ausgefallen
ausgefallen
arbeitet
arbeitet
mA
Redundantes System
Restart (manuell)
Auch wenn nach einem Ausfall
von Sensor 1 der Sensor
repariert bzw. ausgetauscht
wurde, wird die Ausgabe nicht
automatisch zu Sensor 1 zurück
geschaltet.
Output setup
Output
R(1)
arbeitet
mA
arbeitet
Nach der Reparatur von Sensor 1 muss die
Einstellung des redundanten Systems manuell
rückgesetzt werden. Dies bewirkt, dass wieder
Sensor 1 als Ausgangskanal verwendet wird.
Wählen Sie in „Reset redundant system" „Yes",
damit die Ausgabe wieder über Sensor 1 läuft.
Reset redundant system
Return mA to Sensor1?
Yes
No
IM 12A01A02-01D-E
13-6
m
F0503_2.ai
8. Ausgabe: 01. Okt. 2015-00
