2.5.3
Verdrahtung von induktiven Leitfähigkeitssensoren (ISC)

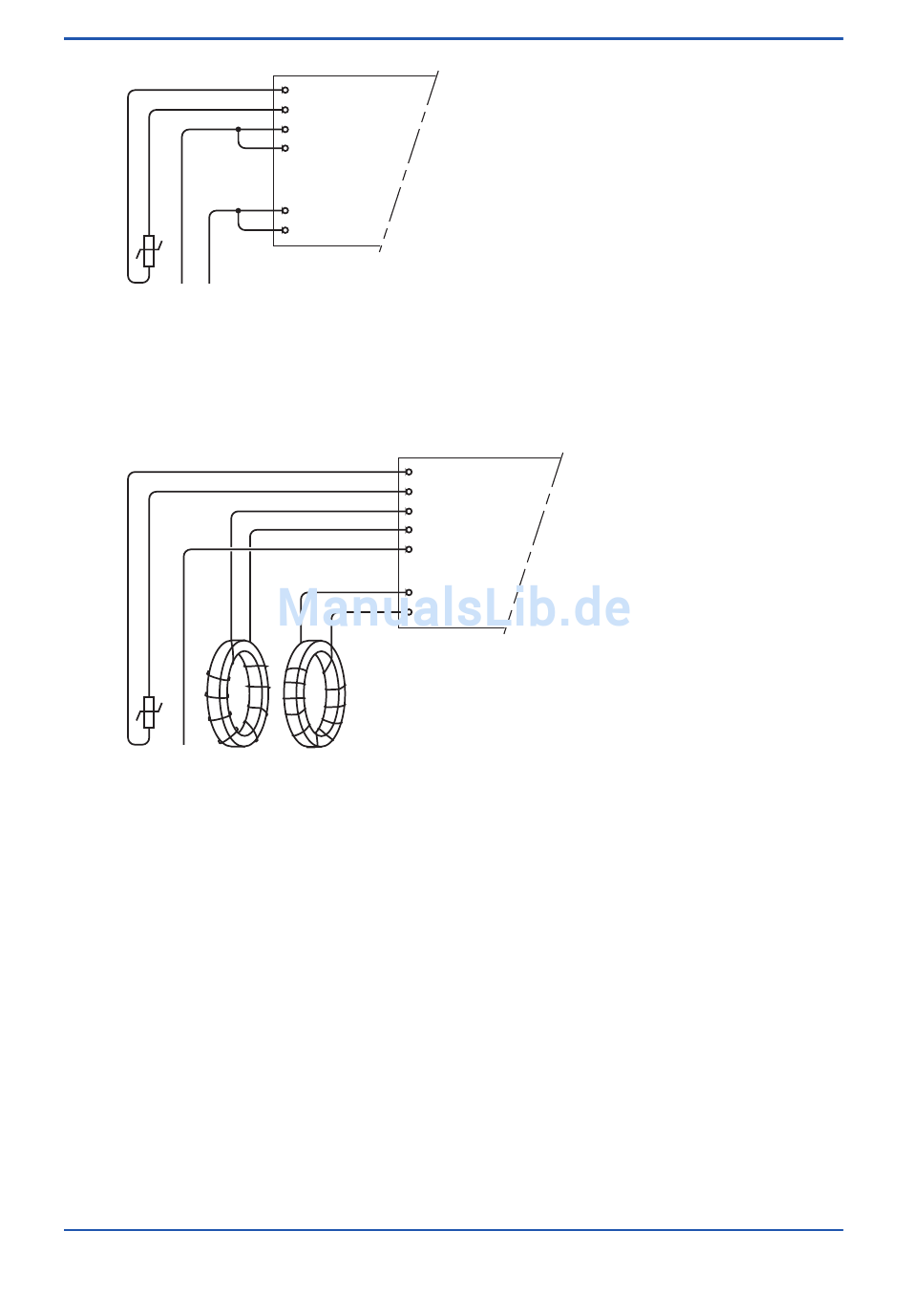

Der Anschluss von ISC40-Sensoren an das Modul ist wie folgt:
Die Sensoren verfügen über feste Kabel, deren Kabelleiter mit den entsprechenden
Klemmennummern gekennzeichnet sind.
2.5.4
Verdrahtung von Gelöst-Sauerstoff-Sensoren (DO)
Das Eingangsmodul für die DO-Messung ist für den Anschluss unterschiedlicher Typen von DO-
Sensoren geeignet:
i. Galvanische Sensoren wie z.B. DO30G
ii. Polarographische Sensoren wie z.B. Oxyferm und Oxygold von HAMILTON
Die Leiter sind wie folgt anzuschließen:
FLXA202/FLXA21
11
+
Temp
12
-
13
V-
14
i-
15
V+
16
i+
FLXA202/FLXA21
11
+
Temp
12
-
13
Empfangsspule
17
Abschirmung
14
Sensor-Abschir-
mung (intern)
15
Treiberspule
16
Abschirmung
<2. Verdrahtung und Installation>
IM 12A01A02-01D-E
2-18
8. Ausgabe: 01. Okt. 2015-00
