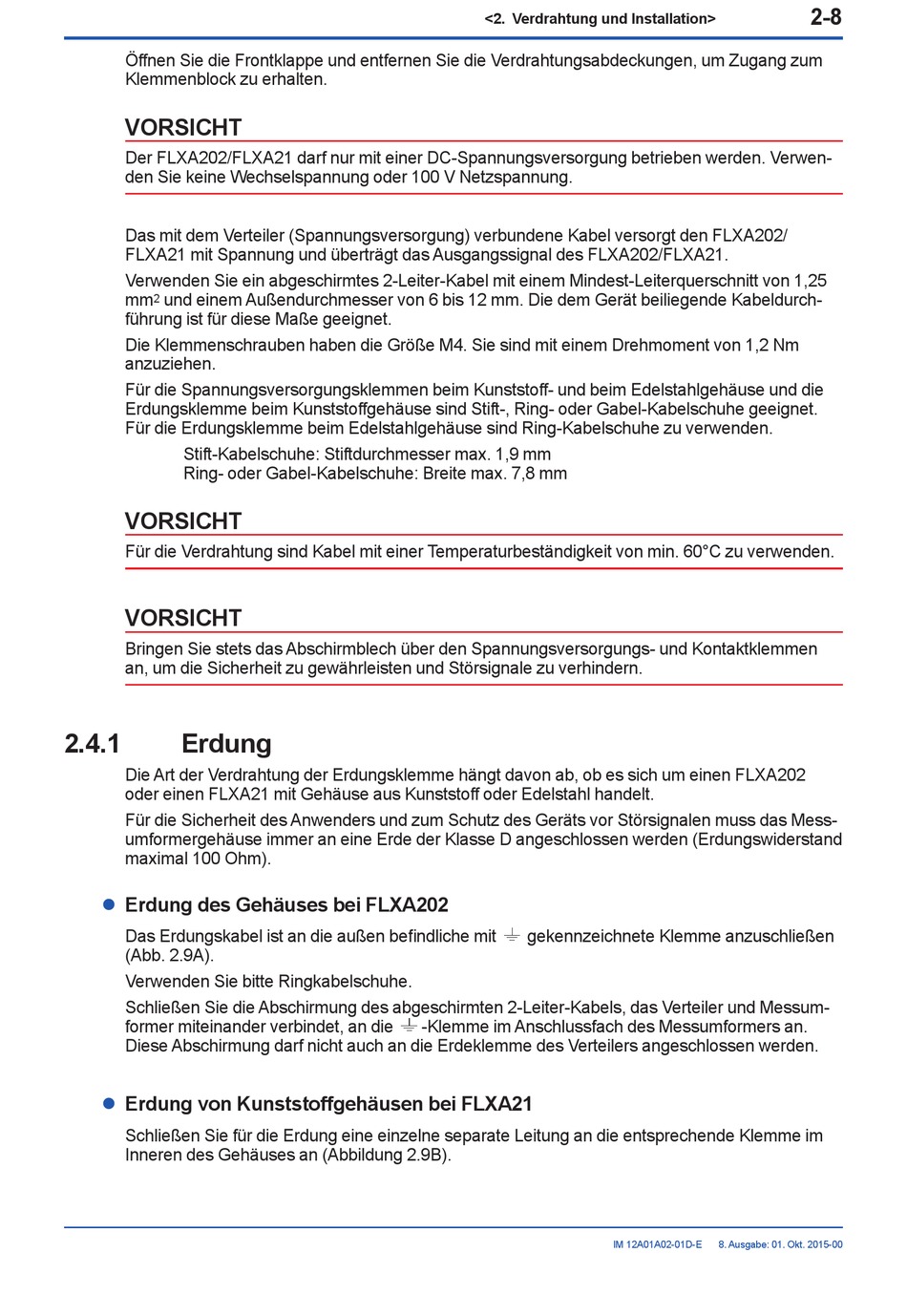

Öffnen Sie die Frontklappe und entfernen Sie die Verdrahtungsabdeckungen, um Zugang zum
Klemmenblock zu erhalten.
VORSICHT
Der FLXA202/FLXA21 darf nur mit einer DC-Spannungsversorgung betrieben werden. Verwen-
den Sie keine Wechselspannung oder 100 V Netzspannung.
Das mit dem Verteiler (Spannungsversorgung) verbundene Kabel versorgt den FLXA202/
FLXA21 mit Spannung und überträgt das Ausgangssignal des FLXA202/FLXA21.
Verwenden Sie ein abgeschirmtes 2-Leiter-Kabel mit einem Mindest-Leiterquerschnitt von 1,25
mm und einem Außendurchmesser von 6 bis 12 mm. Die dem Gerät beiliegende Kabeldurch-
2
führung ist für diese Maße geeignet.
Die Klemmenschrauben haben die Größe M4. Sie sind mit einem Drehmoment von 1,2 Nm
anzuziehen.
Für die Spannungsversorgungsklemmen beim Kunststoff- und beim Edelstahlgehäuse und die
Erdungsklemme beim Kunststoffgehäuse sind Stift-, Ring- oder Gabel-Kabelschuhe geeignet.
Für die Erdungsklemme beim Edelstahlgehäuse sind Ring-Kabelschuhe zu verwenden.
Stift-Kabelschuhe: Stiftdurchmesser max. 1,9 mm
Ring- oder Gabel-Kabelschuhe: Breite max. 7,8 mm
VORSICHT
Für die Verdrahtung sind Kabel mit einer Temperaturbeständigkeit von min. 60°C zu verwenden.
VORSICHT
Bringen Sie stets das Abschirmblech über den Spannungsversorgungs- und Kontaktklemmen
an, um die Sicherheit zu gewährleisten und Störsignale zu verhindern.
2.4.1

Erdung

Die Art der Verdrahtung der Erdungsklemme hängt davon ab, ob es sich um einen FLXA202
oder einen FLXA21 mit Gehäuse aus Kunststoff oder Edelstahl handelt.
Für die Sicherheit des Anwenders und zum Schutz des Geräts vor Störsignalen muss das Mess-
umformergehäuse immer an eine Erde der Klasse D angeschlossen werden (Erdungswiderstand
maximal 100 Ohm).
Erdung des Gehäuses bei FLXA202
l
Das Erdungskabel ist an die außen befindliche mit
(Abb. 2.9A).
Verwenden Sie bitte Ringkabelschuhe.
Schließen Sie die Abschirmung des abgeschirmten 2-Leiter-Kabels, das Verteiler und Messum-
former miteinander verbindet, an die
Diese Abschirmung darf nicht auch an die Erdeklemme des Verteilers angeschlossen werden.
Erdung von Kunststoffgehäusen bei FLXA21
l
Schließen Sie für die Erdung eine einzelne separate Leitung an die entsprechende Klemme im
Inneren des Gehäuses an (Abbildung 2.9B).
<2. Verdrahtung und Installation>
gekennzeichnete Klemme anzuschließen
-Klemme im Anschlussfach des Messumformers an.
