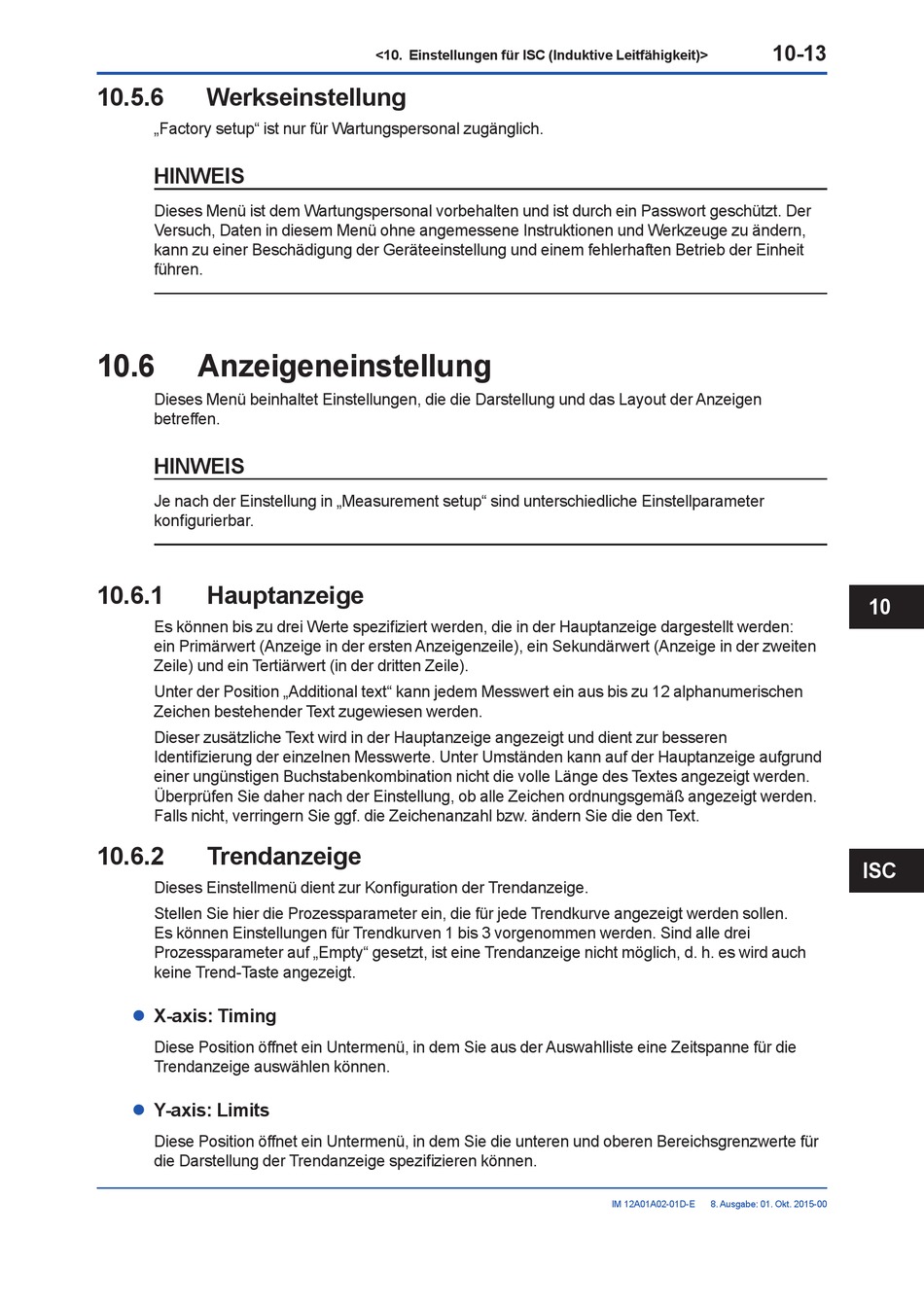

10.5.6

Werkseinstellung

„Factory setup" ist nur für Wartungspersonal zugänglich.
HINWEIS
Dieses Menü ist dem Wartungspersonal vorbehalten und ist durch ein Passwort geschützt. Der
Versuch, Daten in diesem Menü ohne angemessene Instruktionen und Werkzeuge zu ändern,
kann zu einer Beschädigung der Geräteeinstellung und einem fehlerhaften Betrieb der Einheit
führen.
10.6

Anzeigeneinstellung

Dieses Menü beinhaltet Einstellungen, die die Darstellung und das Layout der Anzeigen
betreffen.
HINWEIS
Je nach der Einstellung in „Measurement setup" sind unterschiedliche Einstellparameter
konfigurierbar.
10.6.1

Hauptanzeige

Es können bis zu drei Werte spezifiziert werden, die in der Hauptanzeige dargestellt werden:
ein Primärwert (Anzeige in der ersten Anzeigenzeile), ein Sekundärwert (Anzeige in der zweiten
Zeile) und ein Tertiärwert (in der dritten Zeile).
Unter der Position „Additional text" kann jedem Messwert ein aus bis zu 12 alphanumerischen
Zeichen bestehender Text zugewiesen werden.
Dieser zusätzliche Text wird in der Hauptanzeige angezeigt und dient zur besseren
Identifizierung der einzelnen Messwerte. Unter Umständen kann auf der Hauptanzeige aufgrund
einer ungünstigen Buchstabenkombination nicht die volle Länge des Textes angezeigt werden.
Überprüfen Sie daher nach der Einstellung, ob alle Zeichen ordnungsgemäß angezeigt werden.
Falls nicht, verringern Sie ggf. die Zeichenanzahl bzw. ändern Sie die den Text.
10.6.2

Trendanzeige

Dieses Einstellmenü dient zur Konfiguration der Trendanzeige.
Stellen Sie hier die Prozessparameter ein, die für jede Trendkurve angezeigt werden sollen.
Es können Einstellungen für Trendkurven 1 bis 3 vorgenommen werden. Sind alle drei
Prozessparameter auf „Empty" gesetzt, ist eine Trendanzeige nicht möglich, d. h. es wird auch
keine Trend-Taste angezeigt.
X-axis: Timing
l
Diese Position öffnet ein Untermenü, in dem Sie aus der Auswahlliste eine Zeitspanne für die
Trendanzeige auswählen können.
Y-axis: Limits
l
Diese Position öffnet ein Untermenü, in dem Sie die unteren und oberen Bereichsgrenzwerte für
die Darstellung der Trendanzeige spezifizieren können.
