* Wenn der Parameter, dessen Messwert angezeigt wird, als Prozessparameter ausgewählt
wird, d. h. der in den Ausgangseinstellungen eingestellte mA-Ausgang (siehe Abschnitte
5.3, 8.2, 11.2 und 14.3), wird die zugehörige Sensor-Nr. als weiße Zahl auf schwarzem
Grund angezeigt, z. B.
gezeigt. Über dem Balken wird die Messgröße angezeigt.
HINWEIS
Die in der Anzeige dargestellten Messwerte können unabhängig vom Prozessparameter
eingestellt werden.
C
Calculated data
0.03
Differential
4mA Diff-pH

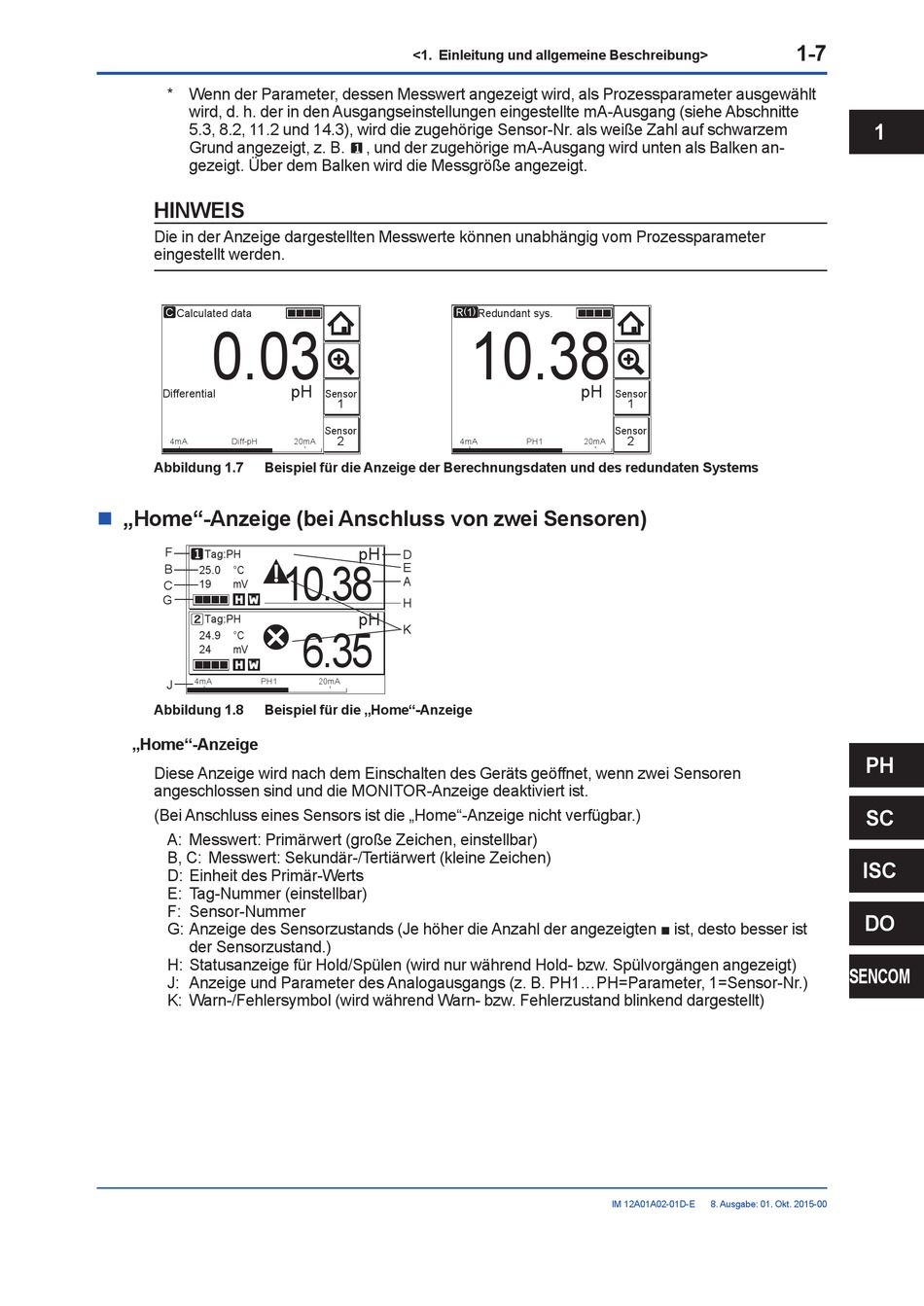

Abbildung 1.7 Beispiel für die Anzeige der Berechnungsdaten und des redundaten Systems
„Home"-Anzeige (bei Anschluss von zwei Sensoren)
n
F
Tag:PH
B
25.0 °C
19 mV
C
G
Tag:PH
24.9 °C
24 mV
4mA PH1
J
Abbildung 1.8 Beispiel für die „Home"-Anzeige
„Home"-Anzeige
Diese Anzeige wird nach dem Einschalten des Geräts geöffnet, wenn zwei Sensoren
angeschlossen sind und die MONITOR-Anzeige deaktiviert ist.
(Bei Anschluss eines Sensors ist die „Home"-Anzeige nicht verfügbar.)
A: Messwert: Primärwert (große Zeichen, einstellbar)
B, C: Messwert: Sekundär-/Tertiärwert (kleine Zeichen)
D: Einheit des Primär-Werts
E: Tag-Nummer (einstellbar)
F: Sensor-Nummer
G: Anzeige des Sensorzustands (Je höher die Anzahl der angezeigten ■ ist, desto besser ist
der Sensorzustand.)
H: Statusanzeige für Hold/Spülen (wird nur während Hold- bzw. Spülvorgängen angezeigt)
J: Anzeige und Parameter des Analogausgangs (z. B. PH1...PH=Parameter, 1=Sensor-Nr.)
K: Warn-/Fehlersymbol (wird während Warn- bzw. Fehlerzustand blinkend dargestellt)
<1. Einleitung und allgemeine Beschreibung>
, und der zugehörige mA-Ausgang wird unten als Balken an-
R
pH
Sensor
1
Sensor
2
20mA
pH
D
10.38
E
A
H
pH
6.35
K
20mA
( )
1
Redundant sys.
10.38
pH
Sensor
1
Sensor
2
4mA PH1 20mA
IM 12A01A02-01D-E
1-7
1
PH
SC
ISC
DO
