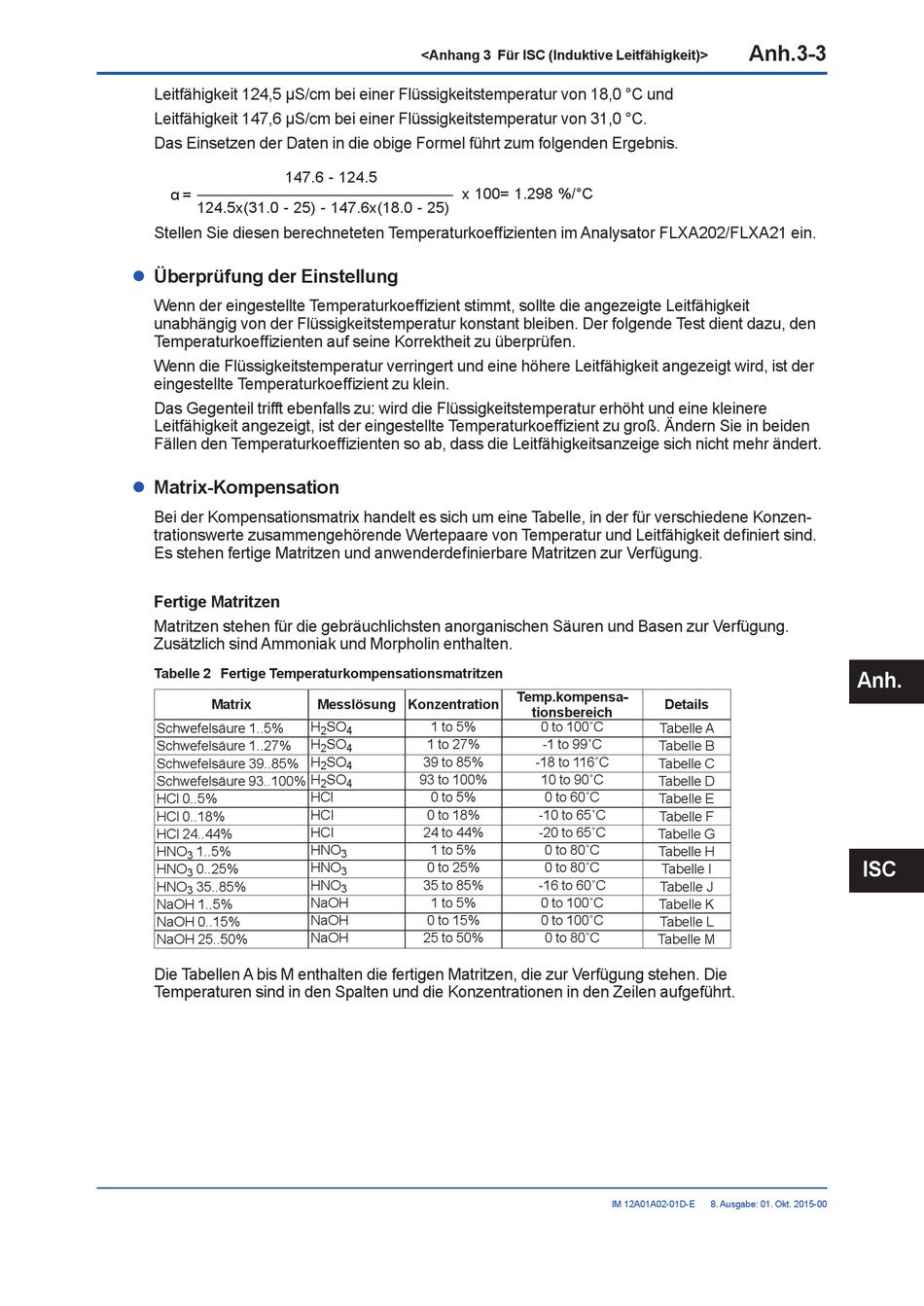

YOKOGAWA FLEXA SENCOM FLXA202 Bedienungsanleitung Seite 269

Leitfähigkeit 124,5 µS/cm bei einer Flüssigkeitstemperatur von 18,0 °C und
Leitfähigkeit 147,6 µS/cm bei einer Flüssigkeitstemperatur von 31,0 °C.
Das Einsetzen der Daten in die obige Formel führt zum folgenden Ergebnis.
147.6 - 124.5
α =
124.5x(31.0 - 25) - 147.6x(18.0 - 25)
Stellen Sie diesen berechneteten Temperaturkoeffizienten im Analysator FLXA202/FLXA21 ein.
Überprüfung der Einstellung
l
Wenn der eingestellte Temperaturkoeffizient stimmt, sollte die angezeigte Leitfähigkeit
unabhängig von der Flüssigkeitstemperatur konstant bleiben. Der folgende Test dient dazu, den
Temperatur koeffizienten auf seine Korrektheit zu überprüfen.
Wenn die Flüssigkeitstemperatur verringert und eine höhere Leitfähigkeit angezeigt wird, ist der
eingestellte Temperaturkoeffizient zu klein.
Das Gegenteil trifft ebenfalls zu: wird die Flüssigkeitstemperatur erhöht und eine kleinere
Leitfähigkeit angezeigt, ist der eingestellte Temperaturkoeffizient zu groß. Ändern Sie in beiden
Fällen den Tempe raturkoeffizienten so ab, dass die Leitfähigkeitsanzeige sich nicht mehr ändert.
Matrix-Kompensation
l
Bei der Kompensationsmatrix handelt es sich um eine Tabelle, in der für verschiedene Konzen-
tra tionswerte zusammengehörende Wertepaare von Temperatur und Leitfähigkeit definiert sind.
Es stehen fertige Matritzen und anwenderdefinierbare Matritzen zur Verfügung.
Fertige Matritzen
Matritzen stehen für die gebräuchlichsten anorganischen Säuren und Basen zur Verfügung.
Zusätzlich sind Ammoniak und Morpholin enthalten.
Tabelle 2 Fertige Temperaturkompensationsmatritzen
Matrix
Schwefelsäure 1..5%
Schwefelsäure 1..27%
Schwefelsäure 39..85% H
Schwefelsäure 93..100% H
HCl 0..5%
HCl 0..18%
HCl 24..44%
HNO 1..5%
3
HNO 0..25%
3
HNO 35..85%
3
NaOH 1..5%
NaOH 0..15%
NaOH 25..50%
Die Tabellen A bis M enthalten die fertigen Matritzen, die zur Verfügung stehen. Die
Temperaturen sind in den Spalten und die Konzentrationen in den Zeilen aufgeführt.
<Anhang 3 Für ISC (Induktive Leitfähigkeit)>
x 100= 1.298 %/°C
Messlösung Konzentration
H SO 1 to 5%
2 4
H SO 1 to 27%
2 4
SO 39 to 85%
2 4
SO 93 to 100%
2 4
HCl 0 to 5%
HCI 0 to 18%
HCI 24 to 44%
HNO 1 to 5%
3
HNO 0 to 25%
3
HNO 35 to 85%
3
NaOH 1 to 5%
NaOH 0 to 15%
NaOH 25 to 50%
Temp.kompensa-
Details
tionsbereich
0 to 100˚C
Tabelle A
-1 to 99˚C
Tabelle B
-18 to 116˚C
Tabelle C
10 to 90˚C
Tabelle D
0 to 60˚C
Tabelle E
-10 to 65˚C
Tabelle F
-20 to 65˚C
Tabelle G
0 to 80˚C
Tabelle H
0 to 80˚C
Tabelle I
-16 to 60˚C
Tabelle J
0 to 100˚C
Tabelle K
0 to 100˚C
Tabelle L
0 to 80˚C
Tabelle M
IM 12A01A02-01D-E
Anh.3-3
Anh.
ISC
8. Ausgabe: 01. Okt. 2015-00
