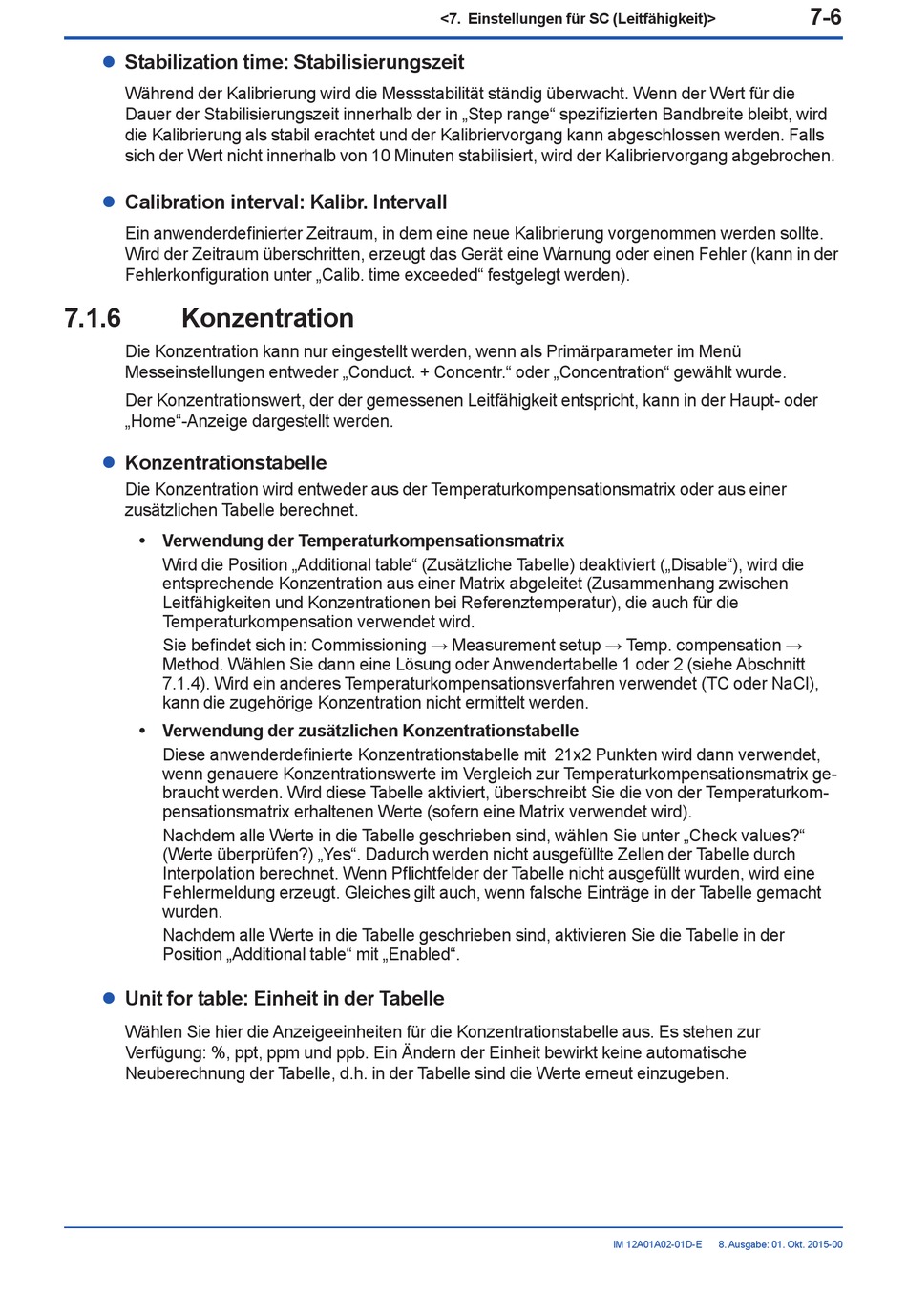

Stabilization time: Stabilisierungszeit
l
Während der Kalibrierung wird die Mess stabi li tät ständig überwacht. Wenn der Wert für die
Dauer der Stabilisierungszeit innerhalb der in „Step range" spezifizierten Bandbreite bleibt, wird
die Kalibrierung als stabil erachtet und der Kalibriervorgang kann abgeschlossen werden. Falls
sich der Wert nicht innerhalb von 10 Minuten stabilisiert, wird der Kalibriervorgang abgebrochen.
Calibration interval: Kalibr. Intervall
l
Ein anwenderdefinierter Zeitraum, in dem eine neue Kalibrierung vorgenommen werden sollte.
Wird der Zeitraum überschritten, erzeugt das Gerät eine Warnung oder einen Fehler (kann in der
Fehlerkonfiguration unter „Calib. time exceeded" festgelegt werden).
7.1.6

Konzentration

Die Konzentration kann nur eingestellt werden, wenn als Primärparameter im Menü
Messeinstellungen entweder „Conduct. + Concentr." oder „Concentration" gewählt wurde.
Der Konzentrationswert, der der gemessenen Leitfähigkeit entspricht, kann in der Haupt- oder
„Home"-Anzeige dargestellt werden.
Konzentrationstabelle
l
Die Konzentration wird entweder aus der Temperaturkompensationsmatrix oder aus einer
zusätzlichen Tabelle berechnet.

• Verwendung der Temperaturkompensationsmatrix

Wird die Position „Additional table" (Zusätzliche Tabelle) deaktiviert („Disable"), wird die
entsprechende Konzentration aus einer Matrix abgeleitet (Zusammenhang zwischen
Leitfähigkeiten und Konzentrationen bei Referenztemperatur), die auch für die
Temperaturkompensation verwendet wird.
Sie befindet sich in: Commissioning → Measurement setup → Temp. compensation →
Method. Wählen Sie dann eine Lösung oder Anwendertabelle 1 oder 2 (siehe Abschnitt
7.1.4). Wird ein anderes Temperaturkompensationsverfahren verwendet (TC oder NaCl),
kann die zugehörige Konzentration nicht ermittelt werden.
• Verwendung der zusätzlichen Konzentrationstabelle
Diese anwenderdefinierte Konzen trations tabelle mit 21x2 Punkten wird dann verwendet,
wenn genauere Konzentra tions werte im Vergleich zur Temperatur kom pen sationsmatrix ge-
braucht werden. Wird diese Tabelle aktiviert, über schreibt Sie die von der Tem peraturkom-
pen sationsmatrix erhaltenen Werte (sofern eine Matrix verwendet wird).
Nachdem alle Werte in die Tabelle geschrieben sind, wählen Sie unter „Check values?"
(Werte überprüfen?) „Yes". Dadurch werden nicht ausgefüllte Zellen der Tabelle durch
Interpolation berechnet. Wenn Pflichtfelder der Tabelle nicht ausgefüllt wurden, wird eine
Fehlermeldung erzeugt. Gleiches gilt auch, wenn falsche Einträge in der Tabelle gemacht
wurden.
Nachdem alle Werte in die Tabelle geschrieben sind, aktivieren Sie die Tabelle in der
Position „Additional table" mit „Enabled".

Unit for table: Einheit in der Tabelle

l
Wählen Sie hier die Anzeigeeinheiten für die Konzentrationstabelle aus. Es stehen zur
Verfügung: %, ppt, ppm und ppb. Ein Ändern der Einheit bewirkt keine automatische
Neuberechnung der Tabelle, d.h. in der Tabelle sind die Werte erneut einzugeben.
