Für die Erdung ist ein Kabel mit einem Außendurchmesser von 3,4 bis 7 mm zu verwenden. Da
das Kabel sehr dünn ist, setzen Sie die Hülse in die Kappe der Kabeldurchführung und führen
Sie das Kabel hindurch. Hülsen liegen den Kabeldurchführungen bei (Abbildung 2.6).
Schließen Sie die Abschirmung des abgeschirmten 2-Leiter-Kabels, das Verteiler und Messum-
former miteinander verbindet, an die
Diese Abschirmung darf nicht auch an die Erdeklemme des Verteilers angeschlossen werden.
Erdung von Edelstahlgehäusen bei FLXA21
l
Für die Erdung ist die
wenden (Abbildung 2.9C).
Verwenden Sie bitte Ringkabelschuhe.
Schließen Sie die Abschirmung des abgeschirmten 2-Leiter-Kabels, das Verteiler und Messum-
former miteinander verbindet, an die
Diese Abschirmung darf nicht auch an die Erdeklemme des Verteilers angeschlossen werden.
A: FLXA202-Gehäuse
(externe Erdung)
B: FLXA21 Kunststoffgehäuse
(interne Erdung)

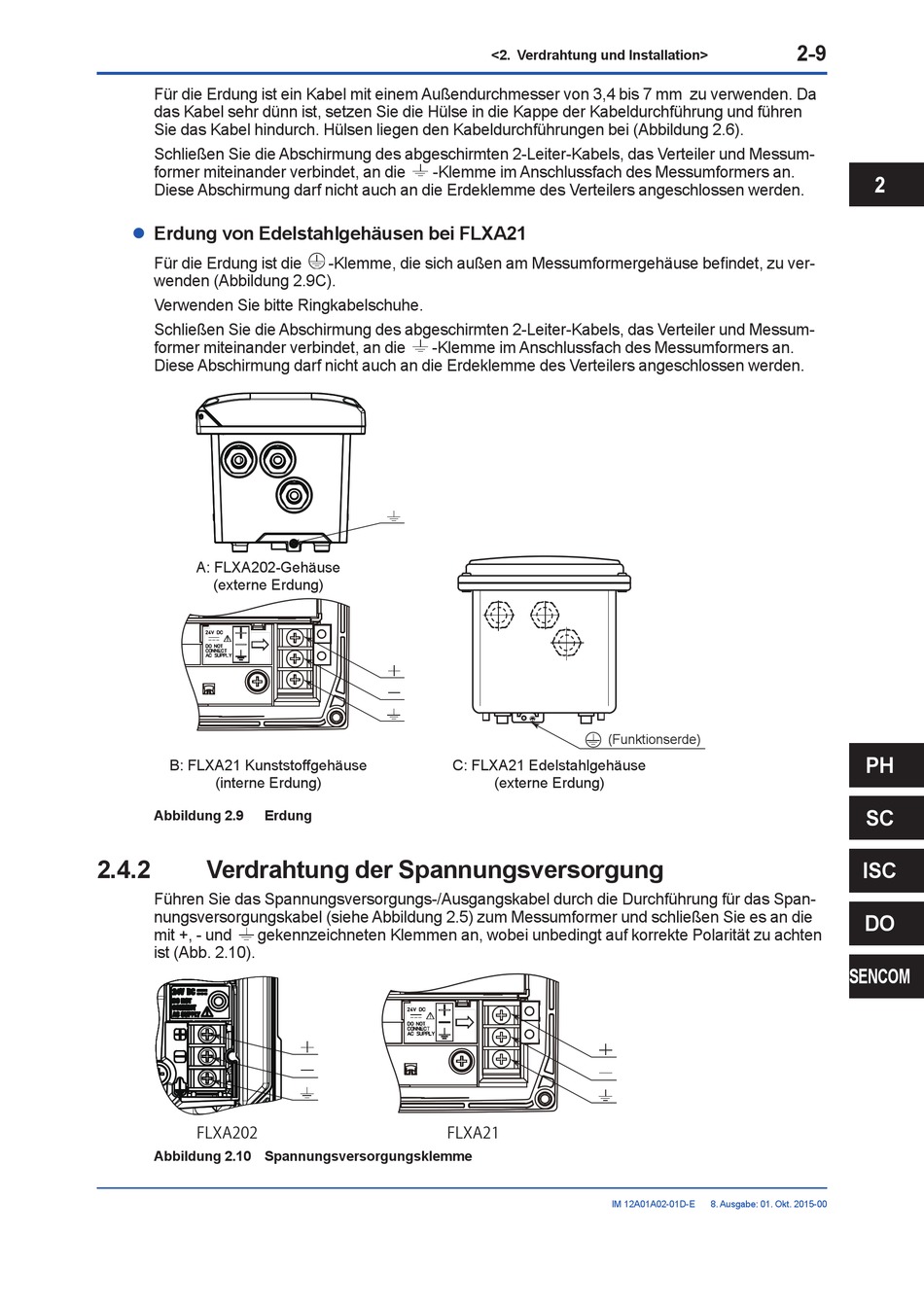

Abbildung 2.9 Erdung
2.4.2

Verdrahtung der Spannungsversorgung

Führen Sie das Spannungsversorgungs-/Ausgangskabel durch die Durchführung für das Span-
nungsversorgungskabel (siehe Abbildung 2.5) zum Messumformer und schließen Sie es an die
mit +, - und gekennzeichneten Klemmen an, wobei unbedingt auf korrekte Polarität zu achten
ist (Abb. 2.10).
FLXA202
Abbildung 2.10 Spannungsversorgungsklemme
<2. Verdrahtung und Installation>
-Klemme im Anschlussfach des Messumformers an.
-Klemme, die sich außen am Messumformergehäuse befindet, zu ver-
-Klemme im Anschlussfach des Messumformers an.
C: FLXA21 Edelstahlgehäuse
(externe Erdung)
FLXA21
(Funktionserde)
