Die Berechnungsfunktionen sowie die Konfiguration eines redundanten Systems sind nur bei
Installation von zwei Sensormodulen im Instrument möglich. Außerdem muss als Messobjekt im
Messeinstell-Menü „Conductivity" (bzw. „Conduct. + Concent.") oder „Resistivity" gewählt sein.
Das erste sowie das zweite Sensormodul müssen gleich sein und die Parameter der beiden
Module müssen auf das gleiche Messobjekt eingestellt sein. Bei einer abweichenden Einstellung
erzeugt das Gerät eine Fehlermeldung.
Sobald unter „Calculated" im Menübildschirm „Redundant" ein Prozessparameter spezifiziert
wurde, ändern Sie bitte nicht mehr die Messgröße („Measurement type"), da sich der
Prozessparameter dann automatisch wieder in die Standardeinstellung ändert.
<Calculate>
Nähere Informationen siehe Abschnitt 7.7.
<Redundant system>
In einer redundanten Konfiguration wird bei einem Ausfall des ersten Sensormoduls (Sensor 1)
die Ausgabe automatisch umgeschaltet, sodass Sensormodul 2 die Ausgabe übernimmt.
Nach dem Austausch von Sensor 1 muss die redundante Systemkonfiguration wieder manuell
rückgesetzt werden, damit die Ausgabe wieder über Sensor 1 stattfindet.
R(1)
Anzeige
arbeitet
Sensor 1
mA
arbeitet
Sensor 2
Sensor 1 ist ausgefallen.
(automatisch)
Falls Sensor 1 ausfällt
wird die Ausgabe
automatisch zu Sensor 2
umgeschaltet.
mA
Beispiel für die
Anzeige, wenn als
Prozessparameter
„Redundant"
gewählt wurde.
Configure Hold
Reset redundant

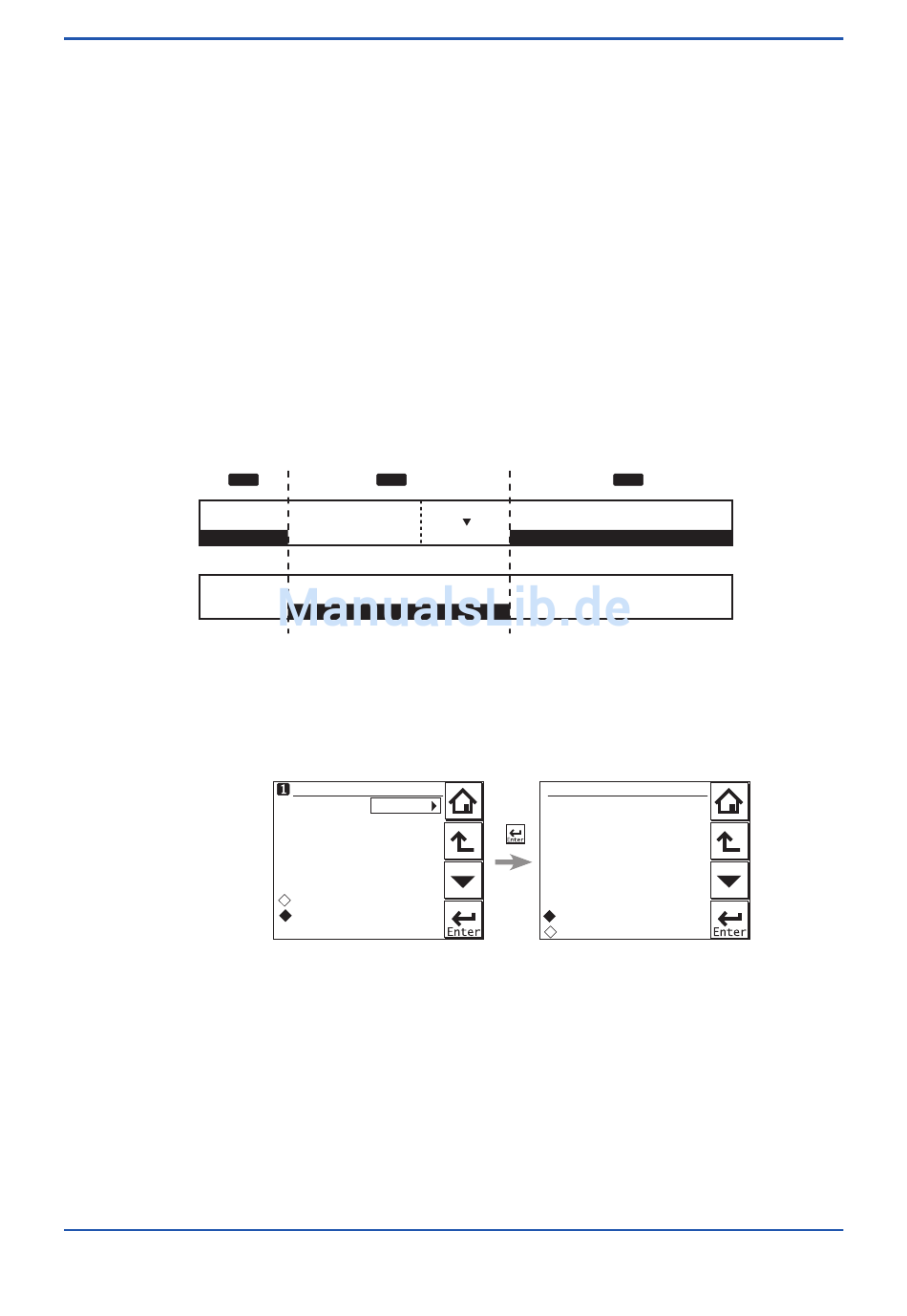

Abbildung 7.2 Konfiguration des redundanten Systems
Setup
Wählen Sie als Ausgabeverfahren „Linear" oder „Table".
Linear: Stellen Sie die Ausgangswerte bei 0% und 100% ein.
Table: Diese Funktion gestattet die Konfiguration einer Ausgangskurve mit 21 Punkten
(in Schritten zu 5%).
(Geben Sie bitte die Werte für 0% und 100% ein.)
<7. Einstellungen für SC (Leitfähigkeit)>
R(2)
Sensor reparieren
ausgefallen
ausgefallen
arbeitet
arbeitet
mA
Redundantes System
Restart (manuell)
Auch wenn nach einem Ausfall
von Sensor 1 der Sensor
repariert bzw. ausgetauscht
wurde, wird die Ausgabe nicht
automatisch zu Sensor 1 zurück
geschaltet.
Output setup
Output
R(1)
arbeitet
mA
arbeitet
Nach der Reparatur von Sensor 1 muss die
Einstellung des redundanten Systems manuell
rückgesetzt werden. Dies bewirkt, dass wieder
Sensor 1 als Ausgangskanal verwendet wird.
Wählen Sie in „Reset redundant system" „Yes",
damit die Ausgabe wieder über Sensor 1 läuft.
Reset redundant system
Return mA to Sensor1?
Yes
No
IM 12A01A02-01D-E
7-8
