19-2
<19. Fehlersuche>
n

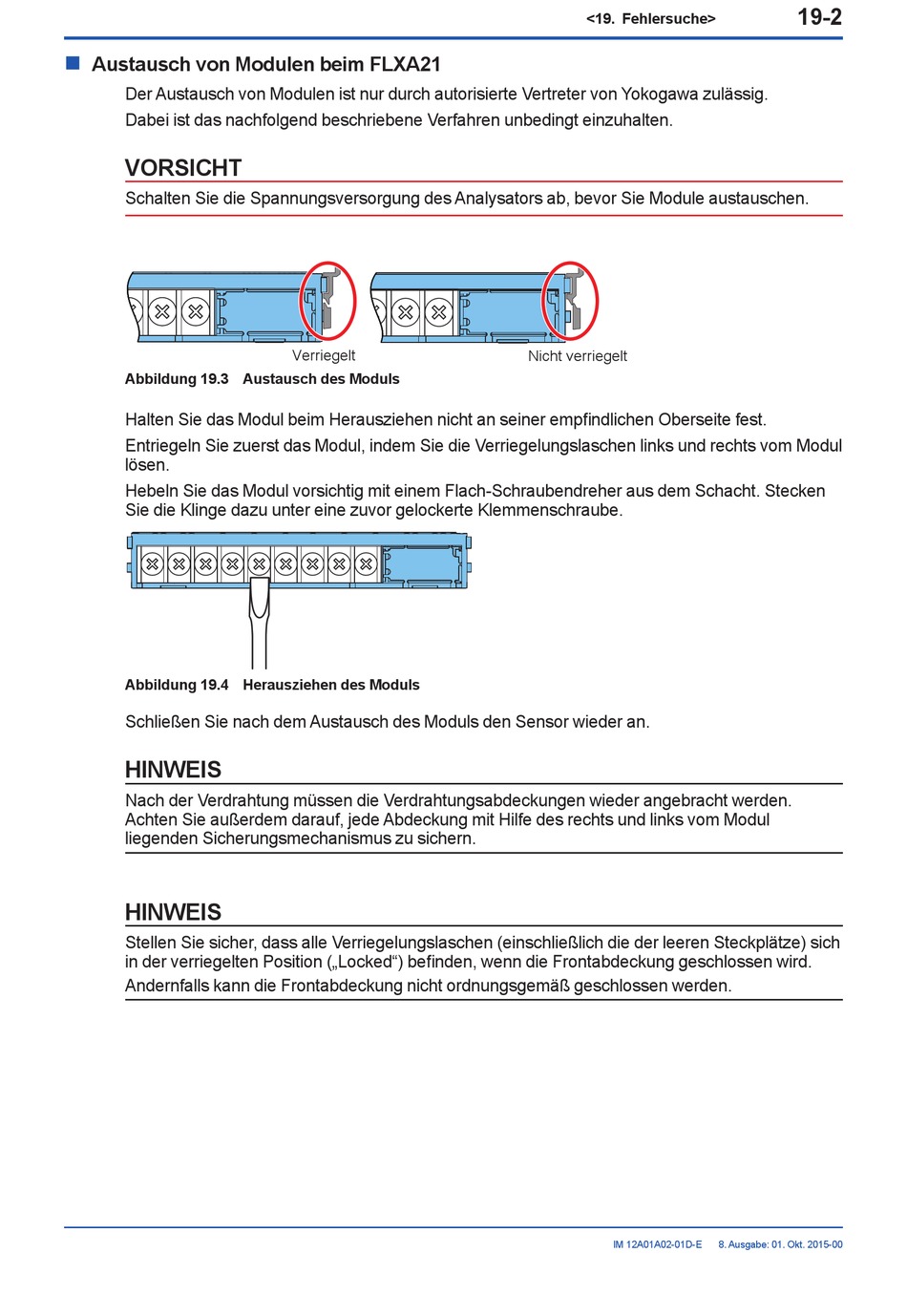

Austausch von Modulen beim FLXA21

Der Austausch von Modulen ist nur durch autorisierte Vertreter von Yokogawa zulässig.
Dabei ist das nachfolgend beschriebene Verfahren unbedingt einzuhalten.
VORSICHT
Schalten Sie die Spannungsversorgung des Analysators ab, bevor Sie Module austauschen.
Verriegelt
Nicht verriegelt
Abbildung 19.3 Austausch des Moduls
Halten Sie das Modul beim Herausziehen nicht an seiner empfindlichen Oberseite fest.
Entriegeln Sie zuerst das Modul, indem Sie die Verriegelungslaschen links und rechts vom Modul
lösen.
Hebeln Sie das Modul vorsichtig mit einem Flach-Schraubendreher aus dem Schacht. Stecken
Sie die Klinge dazu unter eine zuvor gelockerte Klemmenschraube.
Abbildung 19.4 Herausziehen des Moduls
Schließen Sie nach dem Austausch des Moduls den Sensor wieder an.
HINWEIS
Nach der Verdrahtung müssen die Verdrahtungsabdeckungen wieder angebracht werden.
Achten Sie außerdem darauf, jede Abdeckung mit Hilfe des rechts und links vom Modul
liegenden Sicherungsmechanismus zu sichern.
HINWEIS
Stellen Sie sicher, dass alle Verriegelungslaschen (einschließlich die der leeren Steckplätze) sich
in der verriegelten Position („Locked") befinden, wenn die Frontabdeckung geschlossen wird.
Andernfalls kann die Frontabdeckung nicht ordnungsgemäß geschlossen werden.
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
