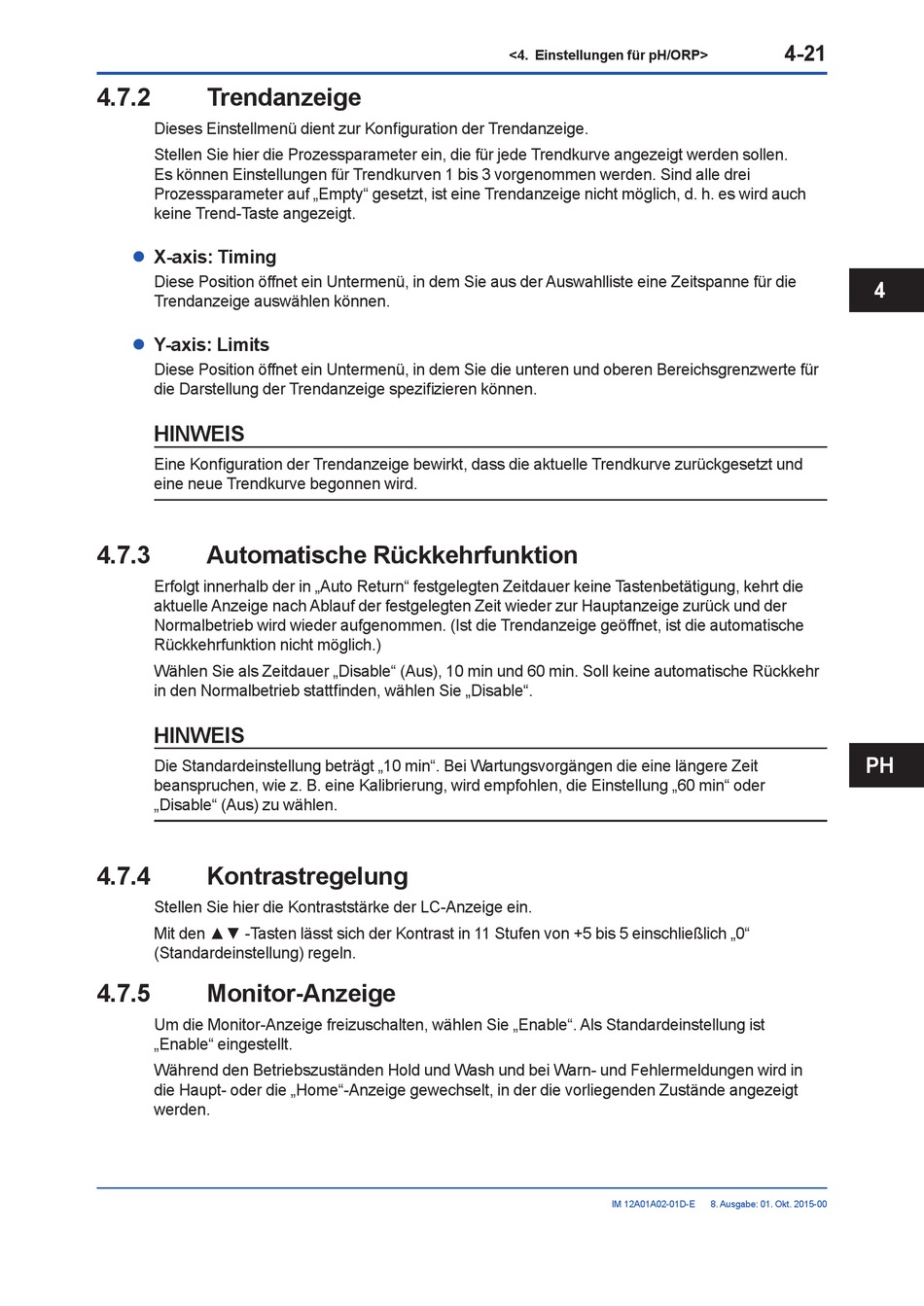

4.7.2

Trendanzeige

Dieses Einstellmenü dient zur Konfiguration der Trendanzeige.
Stellen Sie hier die Prozessparameter ein, die für jede Trendkurve angezeigt werden sollen.
Es können Einstellungen für Trendkurven 1 bis 3 vorgenommen werden. Sind alle drei
Prozessparameter auf „Empty" gesetzt, ist eine Trendanzeige nicht möglich, d. h. es wird auch
keine Trend-Taste angezeigt.
X-axis: Timing
l
Diese Position öffnet ein Untermenü, in dem Sie aus der Auswahlliste eine Zeitspanne für die
Trendanzeige auswählen können.
Y-axis: Limits
l
Diese Position öffnet ein Untermenü, in dem Sie die unteren und oberen Bereichsgrenzwerte für
die Darstellung der Trendanzeige spezifizieren können.
HINWEIS
Eine Konfiguration der Trendanzeige bewirkt, dass die aktuelle Trendkurve zurückgesetzt und
eine neue Trendkurve begonnen wird.
4.7.3 Automatische Rückkehrfunktion
Erfolgt innerhalb der in „Auto Return" festgelegten Zeitdauer keine Tastenbetätigung, kehrt die
aktuelle Anzeige nach Ablauf der festgelegten Zeit wieder zur Hauptanzeige zurück und der
Normalbetrieb wird wieder aufgenommen. (Ist die Trendanzeige geöffnet, ist die automatische
Rückkehrfunktion nicht möglich.)
Wählen Sie als Zeitdauer „Disable" (Aus), 10 min und 60 min. Soll keine automatische Rückkehr
in den Normalbetrieb stattfinden, wählen Sie „Disable".
HINWEIS
Die Standardeinstellung beträgt „10 min". Bei Wartungsvorgängen die eine längere Zeit
beanspruchen, wie z. B. eine Kalibrierung, wird empfohlen, die Einstellung „60 min" oder
„Disable" (Aus) zu wählen.
4.7.4

Kontrastregelung

Stellen Sie hier die Kontraststärke der LC-Anzeige ein.
Mit den ▲▼ -Tasten lässt sich der Kontrast in 11 Stufen von +5 bis 5 einschließlich „0"
(Standardeinstellung) regeln.
4.7.5

Monitor-Anzeige

Um die Monitor-Anzeige freizuschalten, wählen Sie „Enable". Als Standardeinstellung ist
„Enable" eingestellt.
Während den Betriebszuständen Hold und Wash und bei Warn- und Fehlermeldungen wird in
die Haupt- oder die „Home"-Anzeige gewechselt, in der die vorliegenden Zustände angezeigt
werden.
<4. Einstellungen für pH/ORP>
IM 12A01A02-01D-E
4-21
4
PH
8. Ausgabe: 01. Okt. 2015-00
