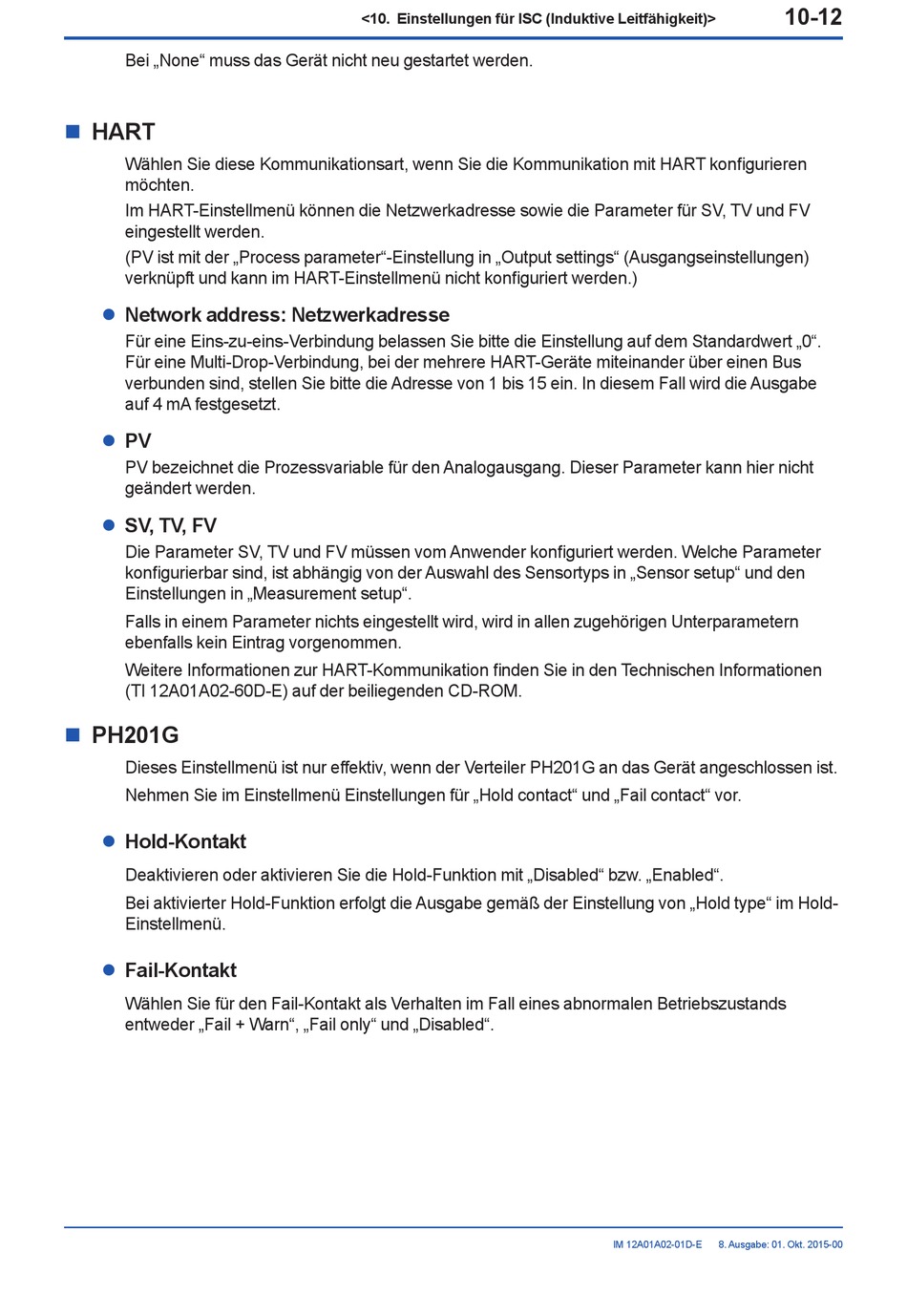

Bei „None" muss das Gerät nicht neu gestartet werden.
HART
n
Wählen Sie diese Kommunikationsart, wenn Sie die Kommunikation mit HART konfigurieren
möchten.
Im HART-Einstellmenü können die Netzwerkadresse sowie die Parameter für SV, TV und FV
eingestellt werden.
(PV ist mit der „Process parameter"-Einstellung in „Output settings" (Ausgangseinstellungen)
verknüpft und kann im HART-Einstellmenü nicht konfiguriert werden.)
Network address: Netzwerkadresse
l
Für eine Eins-zu-eins-Verbindung belassen Sie bitte die Einstellung auf dem Standardwert „0".
Für eine Multi-Drop-Verbindung, bei der mehrere HART-Geräte miteinander über einen Bus
verbunden sind, stellen Sie bitte die Adresse von 1 bis 15 ein. In diesem Fall wird die Ausgabe
auf 4 mA festgesetzt.
PV
l
PV bezeichnet die Prozessvariable für den Analogausgang. Dieser Parameter kann hier nicht
geändert werden.
SV, TV, FV
l
Die Parameter SV, TV und FV müssen vom Anwender konfiguriert werden. Welche Parameter
konfigurierbar sind, ist abhängig von der Auswahl des Sensortyps in „Sensor setup" und den
Einstellungen in „Measurement setup".
Falls in einem Parameter nichts eingestellt wird, wird in allen zugehörigen Unterparametern
ebenfalls kein Eintrag vorgenommen.
Weitere Informationen zur HART-Kommunikation finden Sie in den Technischen Informationen
(TI 12A01A02-60D-E) auf der beiliegenden CD-ROM.
PH201G
n
Dieses Einstellmenü ist nur effektiv, wenn der Verteiler PH201G an das Gerät angeschlossen ist.
Nehmen Sie im Einstellmenü Einstellungen für „Hold contact" und „Fail contact" vor.
Hold-Kontakt
l
Deaktivieren oder aktivieren Sie die Hold-Funktion mit „Disabled" bzw. „Enabled".
Bei aktivierter Hold-Funktion erfolgt die Ausgabe gemäß der Einstellung von „Hold type" im Hold-
Einstellmenü.
Fail-Kontakt
l
Wählen Sie für den Fail-Kontakt als Verhalten im Fall eines abnormalen Betriebszustands
entweder „Fail + Warn", „Fail only" und „Disabled".
<10. Einstellungen für ISC (Induktive Leitfähigkeit)>
IM 12A01A02-01D-E
8. Ausgabe: 01. Okt. 2015-00
10-12
