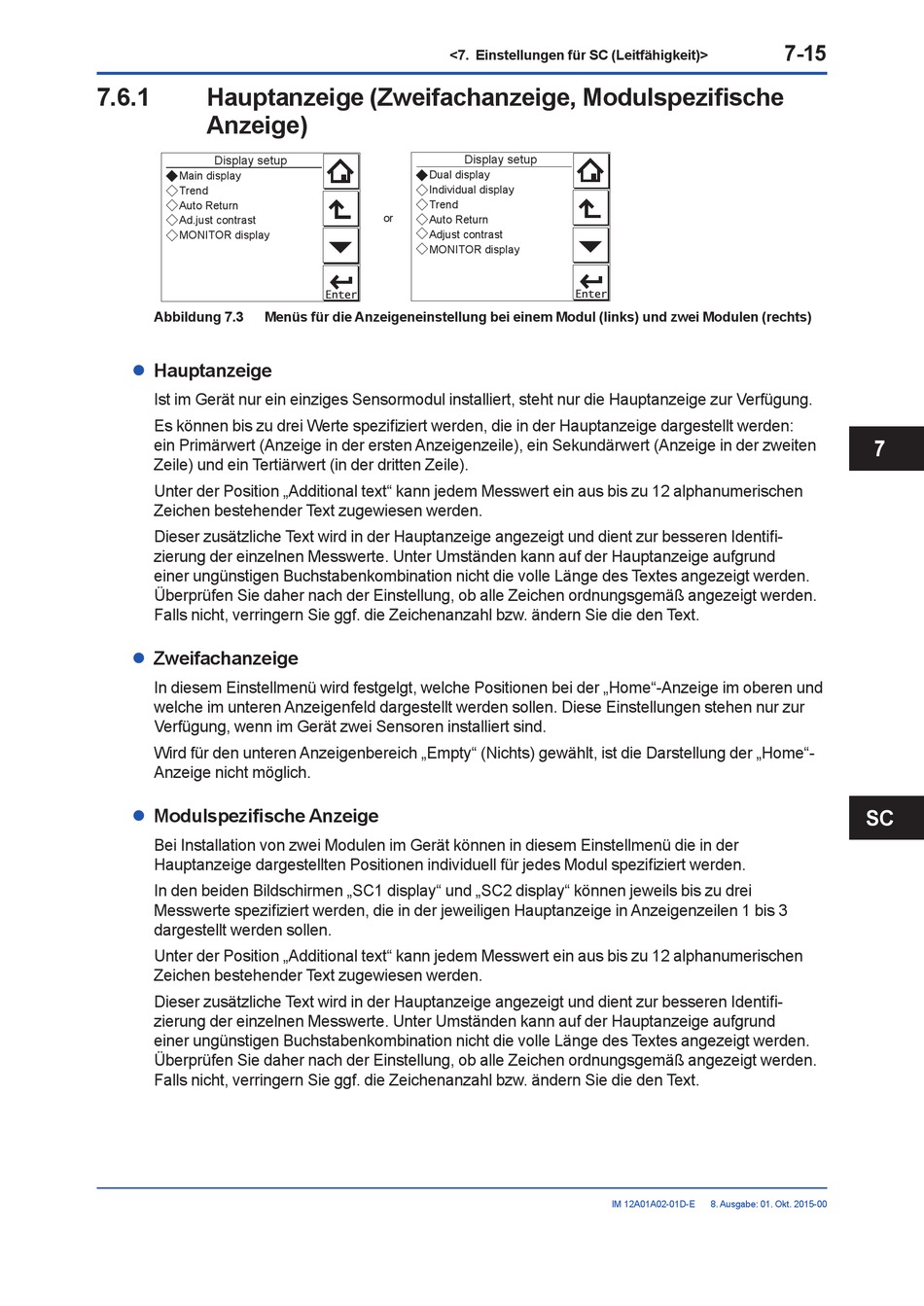

7.6.1 Hauptanzeige (Zweifachanzeige, Modulspezifische
Anzeige)
Display setup
Main display
Trend
Auto Return
Ad.just contrast
MONITOR display
Abbildung 7.3 Menüs für die Anzeigeneinstellung bei einem Modul (links) und zwei Modulen (rechts)
Hauptanzeige
l
Ist im Gerät nur ein einziges Sensormodul installiert, steht nur die Hauptanzeige zur Verfügung.
Es können bis zu drei Werte spezifiziert werden, die in der Hauptanzeige dargestellt werden:
ein Primärwert (Anzeige in der ersten Anzeigenzeile), ein Sekundärwert (Anzeige in der zweiten
Zeile) und ein Tertiärwert (in der dritten Zeile).
Unter der Position „Additional text" kann jedem Messwert ein aus bis zu 12 alphanumerischen
Zeichen bestehender Text zugewiesen werden.
Dieser zusätzliche Text wird in der Hauptanzeige angezeigt und dient zur besseren Identifi-
zierung der einzelnen Messwerte. Unter Umständen kann auf der Hauptanzeige aufgrund
einer ungünstigen Buchstabenkombination nicht die volle Länge des Textes angezeigt werden.
Überprüfen Sie daher nach der Einstellung, ob alle Zeichen ordnungsgemäß angezeigt werden.
Falls nicht, verringern Sie ggf. die Zeichenanzahl bzw. ändern Sie die den Text.
Zweifachanzeige
l
In diesem Einstellmenü wird festgelgt, welche Positionen bei der „Home"-Anzeige im oberen und
welche im unteren Anzeigenfeld dargestellt werden sollen. Diese Einstellungen stehen nur zur
Verfügung, wenn im Gerät zwei Sensoren installiert sind.
Wird für den unteren Anzeigenbereich „Empty" (Nichts) gewählt, ist die Darstellung der „Home"-
Anzeige nicht möglich.
Modulspezifische Anzeige
l
Bei Installation von zwei Modulen im Gerät können in diesem Einstellmenü die in der
Hauptanzeige dargestellten Positionen individuell für jedes Modul spezifiziert werden.
In den beiden Bildschirmen „SC1 display" und „SC2 display" können jeweils bis zu drei
Messwerte spezifiziert werden, die in der jeweiligen Hauptanzeige in Anzeigenzeilen 1 bis 3
dargestellt werden sollen.
Unter der Position „Additional text" kann jedem Messwert ein aus bis zu 12 alphanumerischen
Zeichen bestehender Text zugewiesen werden.
Dieser zusätzliche Text wird in der Hauptanzeige angezeigt und dient zur besseren Identifi-
zierung der einzelnen Messwerte. Unter Umständen kann auf der Hauptanzeige aufgrund
einer ungünstigen Buchstabenkombination nicht die volle Länge des Textes angezeigt werden.
Überprüfen Sie daher nach der Einstellung, ob alle Zeichen ordnungsgemäß angezeigt werden.
Falls nicht, verringern Sie ggf. die Zeichenanzahl bzw. ändern Sie die den Text.
<7. Einstellungen für SC (Leitfähigkeit)>
Display setup
Dual display
Individual display
Trend
or
Auto Return
Adjust contrast
MONITOR display
7-15
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
7
SC
