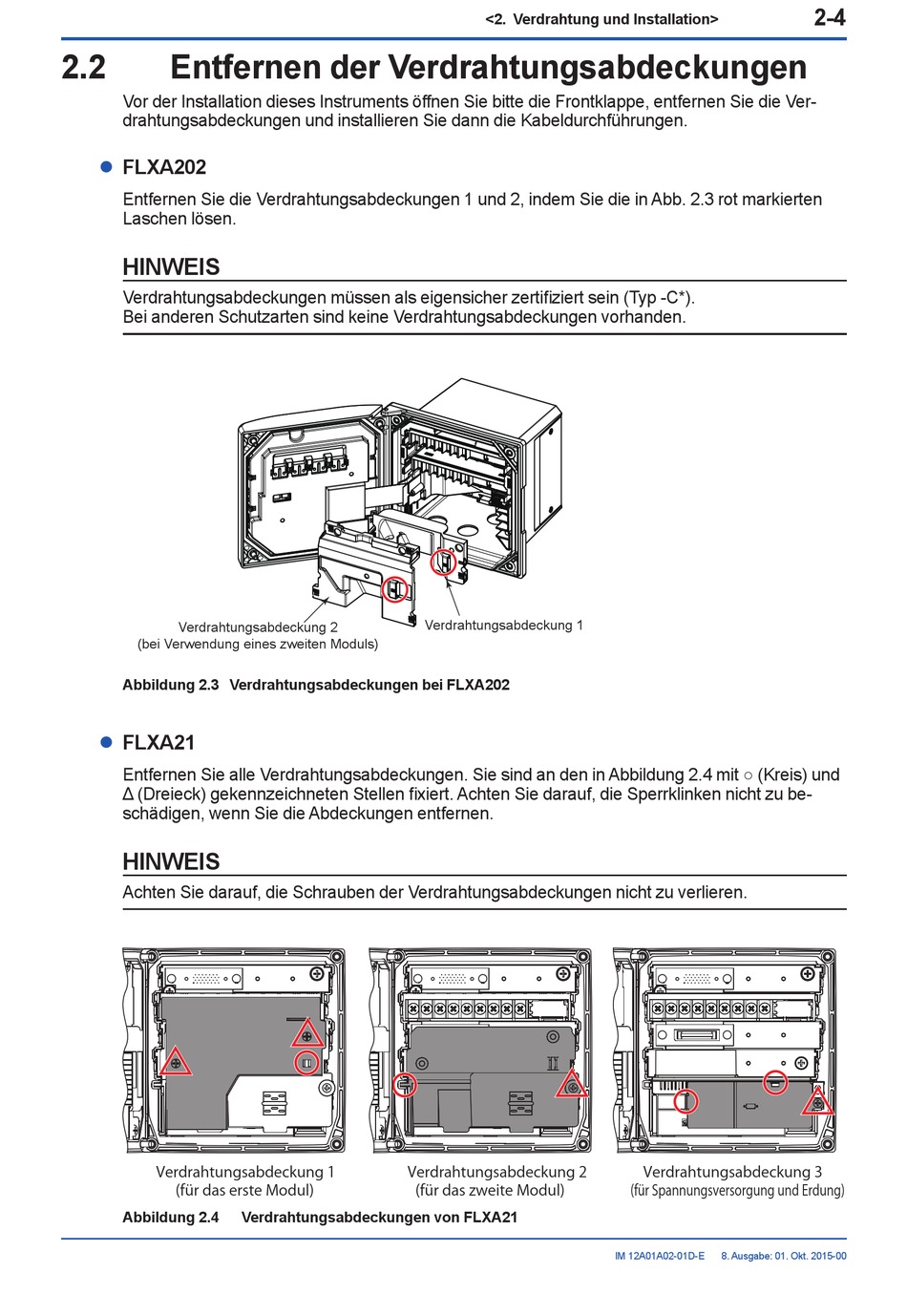

2.2

Entfernen der Verdrahtungsabdeckungen

Vor der Installation dieses Instruments öffnen Sie bitte die Frontklappe, entfernen Sie die Ver-
drahtungsabdeckungen und installieren Sie dann die Kabeldurchführungen.
FLXA202
l
Entfernen Sie die Verdrahtungsabdeckungen 1 und 2, indem Sie die in Abb. 2.3 rot markierten
Laschen lösen.
HINWEIS
Verdrahtungsabdeckungen müssen als eigensicher zertifiziert sein (Typ -C*).
Bei anderen Schutzarten sind keine Verdrahtungsabdeckungen vorhanden.
Verdrahtungsabdeckung 2
(bei Verwendung eines zweiten Moduls)
Abbildung 2.3 Verdrahtungsabdeckungen bei FLXA202
FLXA21
l
Entfernen Sie alle Verdrahtungsabdeckungen. Sie sind an den in Abbildung 2.4 mit ○ (Kreis) und
Δ (Dreieck) gekennzeichneten Stellen fixiert. Achten Sie darauf, die Sperrklinken nicht zu be-
schädigen, wenn Sie die Abdeckungen entfernen.
HINWEIS
Achten Sie darauf, die Schrauben der Verdrahtungsabdeckungen nicht zu verlieren.
Verdrahtungsabdeckung 1
(für das erste Modul)
Abbildung 2.4
Verdrahtungsabdeckung 2
Verdrahtungsabdeckungen von FLXA21
<2. Verdrahtung und Installation>
Verdrahtungsabdeckung 1
(für das zweite Modul)
Verdrahtungsabdeckung 3
(für Spannungsversorgung und Erdung)
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
2-4
