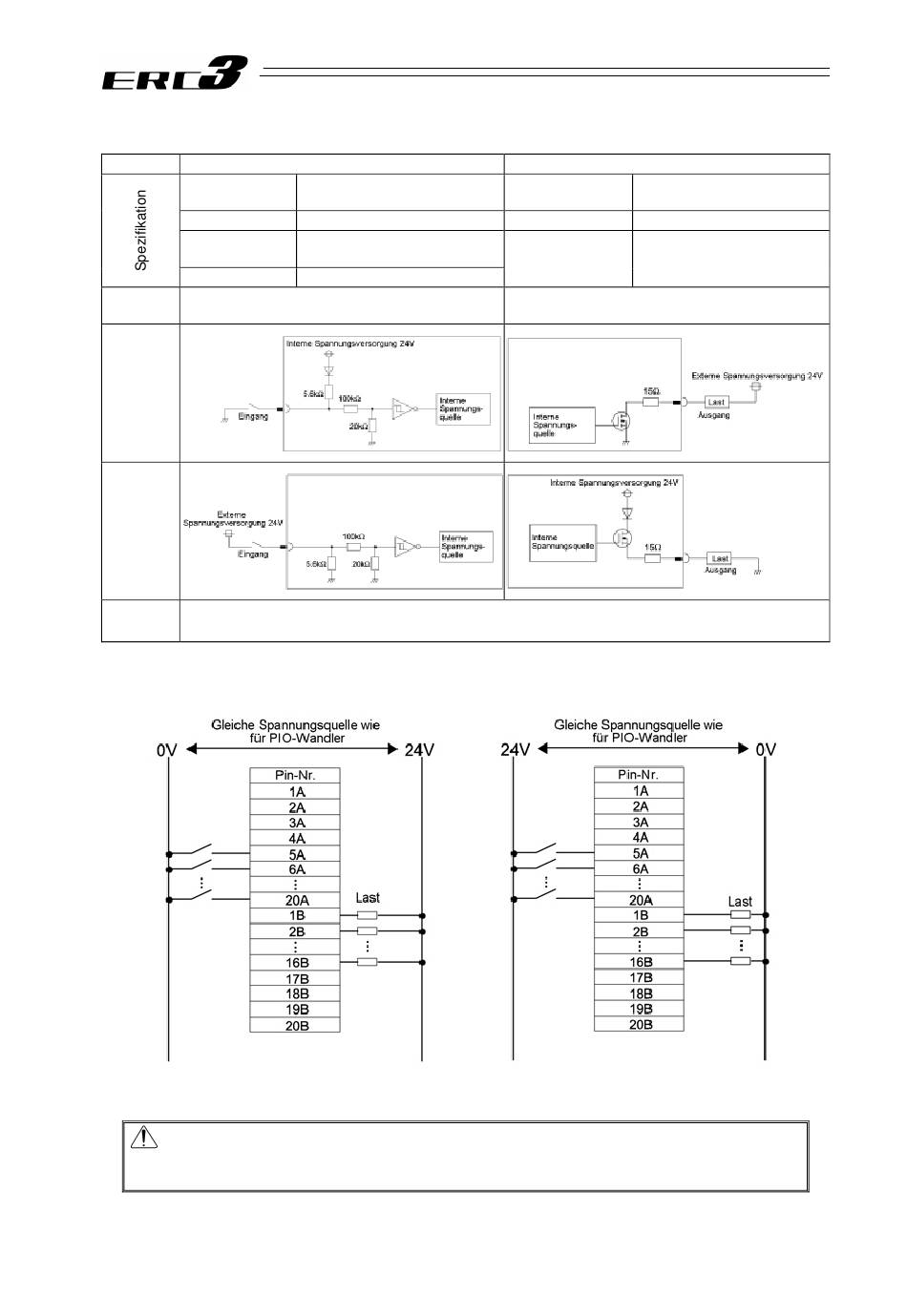

(3) PIO-Eingangs- und Ausgangsschnittstelle
Eingangs-
spannung
Eingangsstrom
EIN/AUS-
Spannung
Verluststrom
Isolations-
Nicht von externem Ausgangssignal isoliert
typ
NPN
PNP
I/O-Kabel
NPN-Typ
Vorsicht: Verwenden Sie für die Spannungsversorgung der gemeinsamen Leitung die
gleiche Spannungsquelle wie für den PIO-Wandler. Bei Verwendung einer
anderen Spannungsquelle ist kein normaler Betrieb möglich.
Eingangsbereich
24 V DC ±10 %
5 mA/Stromkreis
EIN-Spannung Min. DC 18 V
AUS-Spannung Max. DC 6 V Restspannung
Max. 1 mA/Punkt
Siehe 3.3.3 [3]
Ausgangsbereich
Nennlast-
24 V DC ±10 %
spannung
Max. Strom
50 mA/Punkt
Max. 2 V
Nicht von externem Eingangssignal isoliert
PNP-Typ
