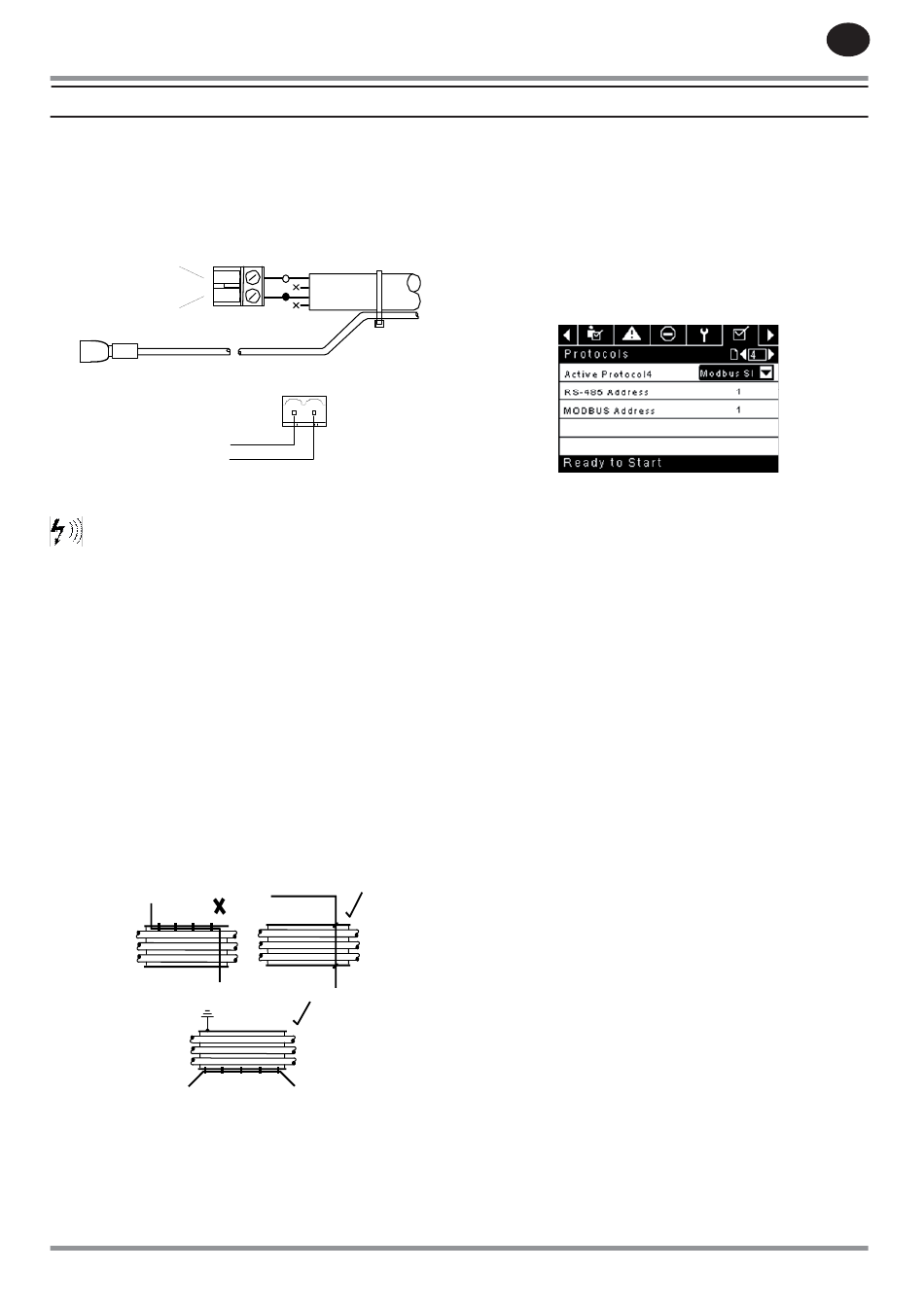

Liittäminen Modbus-verkkoon
XE-70M-ohjain on suunniteltu kytkettäväksi mihin tahansa Modbus RTU -
isäntään, joka pystyy käyttämään Belden 9841- tai vastaavaa RS-485-kaapelia.
Verkkoon kytkemiseksi kaapeli kytketään ohjaimen X04-porttiin alla olevien
kaavioiden mukaisesti:
L2
L 1

Rs-485-verkko
RS485-tietoliikenne ja muut matalan jännitteen signaalit voivat
olla alttiita sähköisille häiriöille. Tämä mahdollisuus voi johtaa ajoittaisiin
toimintahäiriöihin tai poikkeamiin, joita on vaikea diagnosoida. Tämän
mahdollisuuden välttämiseksi käytä aina maadoitettuja kaapeleita, jotka on
turvallisesti liitetty hyvään maakosketukseen toisesta päästä. Suunnittele
lisäksi kaapelireitit huolellisesti asennuksen aikana.
1. Älä koskaan reititä RS-485-tietoliikennekaapelia tai matalan jännitteen
signaalikaapelia korkeajännitteisen kolmivaihevirtaa syöttävän
kaapelin viereen. Jos on välttämätöntä asettaa kaapeli ristiin
virransyöttökaapelin kanssa, tee se aina oikeassa kulmassa.
2. Jos on välttämätöntä seurata virransyöttökaapeleiden reittiä lyhyellä
matkalla (esimerkiksi: kompressoriyksiköstä seinälle alas laskettua
kaapelihyllyä pitkin), liitä RS-485- tai signaalikaapeli maadoitetun
kaapelihyllyn ulkopuolelle niin, että kaapelihylly muodostaa
maadoitetun sähköhäiriösuojan.
3. Aina kun mahdollista, älä koskaan reititä RS-485- tai signaalikaapelia
mahdollisesti sähköhäiriöitä aiheuttavien laitteiden tai
tarvikkeiden (esimerkiksi: kolmivaiheisten virransyöttömuuntajan,
korkeajännitteisen sähkökeskuksen, taajuudenkääntimen
käyttömoduulin, radioliikenneantennin) lähettyville.
80447188 tark. B
MODBUS-LIITOS JA -OHJAUS
Kuva 126
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
Kuva 127

Modbus-osoitteen Valinta
Jokaisella MODBUS-verkkoon liitetyllä kompressorilla on oma
kompressorikohtainen osoitteensa, alkaen kompressorista 1 ja nousten
asteittain MODBUS-verkkoon liitettyjen kompressoreiden lukumäärän
mukaan.
Kompressoreiden Modbus-osoitteet asetetaan Yleisten asetusten välilehdellä
sivulla 4. Ohjaimen oletus Modbus-osoiteasetus on 1.
Lisäksi aktiivisen protokollan täytyy olla asetettuna tilaan Modbus Slave
(Modbus-orja).

Modbus-isännän Asetukset
Kommunikoidakseen oikein Xe-M-ohjaimen kanssa Modbus-isännän on
oltava asetettu kommunikoimaan seuraavalla konfi guraatiolla:
Baud Rate (Baudinopeus) – 9 600
Data bits (Databitit) – 8
Stop Bits (Loppubitit) – 1
Parity (Pariteetti) – None (Ei yhtään)
Seuraavia pollausparametrejä suositellaan järjestelmän optimaalisen
toiminnan kannalta:
Polling Rate (Pollausnopeus): Ei alle 500 ms
Timeout (Aikakatkaisu): 500 ms
Retries (Uudelleenyritykset): 2
Kuva 128
