Placering I Anlægget
Nøgle
1. Kompressor
2.
Luftmodtager
3. Lufttørrer
4. Trykluftfi ltre
5. Systemkrav punkter
6. Lufthuls-/aftapningssamler
7. Isolationsventil
8. Luftmodtager ("vådtank")
• Kunden kan installere fl eksible elementer mellem maskine og tryksystem
for at undgå overførsel af vibration.
• Kompressoren kan installeres på alle niveauer gulv stand til at understøtte
det. Et tørt, godt ventileret område, hvor atmosfæren er så ren som
muligt, anbefales.
• Det område, der udvælges til kompressoren, skal være frit for støv,
kemikalier, metalspåner, malingsdampe og overspray.
• Hårde overfl ader kan tilbagekaste støj med en tydelig forøgelse af decibel
niveauet. Når lyd-transmission er vigtig, kan et lag af gummi eller kork
lægges under kompressoren for at reducere støjen. Fleksibel rørføring kan
være nødvendig.
• Se den generelle oversigtstegning for mindste pladskrav til normal drift
og vedligeholdelse.
• Foran kontrolpanelets dør skal der være en minimal plads som krævet af
nationale eller lokale regler.
• Omgivende temperaturer højere end 46° C (115° F) skal undgås, samt
områder med høj luftfugtighed.
Et minimum på 1 m (3,3 ft) rundt om kompressoren anbefales. Hvis
pladsen er begrænset, bør udstødningen ledes eller drejes bort fra
kompressoren.
Skruekompressorer bør ikke installeres i luftsystemer med
stempelkompressorer uden isolering såsom et fælles modtagertank.
Det anbefales, at begge kompressortyper kan ledes til en fælles
modtager hjælp individuel luftledninger.
Kompressoren er leveret med monterede fastspændingsredskaber.
Sørg for at disse er fj ernet for at tillade fri bevægelighed for
drivaggregatet under drift. Alle spændeanordninger er malet gule.

Udløbs- Og Kondensatrør
Når du installerer en ny kompressor (1) er det vigtigt at revidere det samlede
luftsystem. Dette er for at sikre et sikkert og eff ektivt samlet system.
Et punkt, som bør overvejes er fl ydende fremførsel. Installation af lufttørrere
(3) er altid god praksis da de, når de er korrekt valgt og installeret, kan
reducere væskefremførslen til nul.
En modtager (2) anbefales for at sikre, at den samlede systemvolumen er
tilstrækkelig.
80447188 Rev B
MONTERING

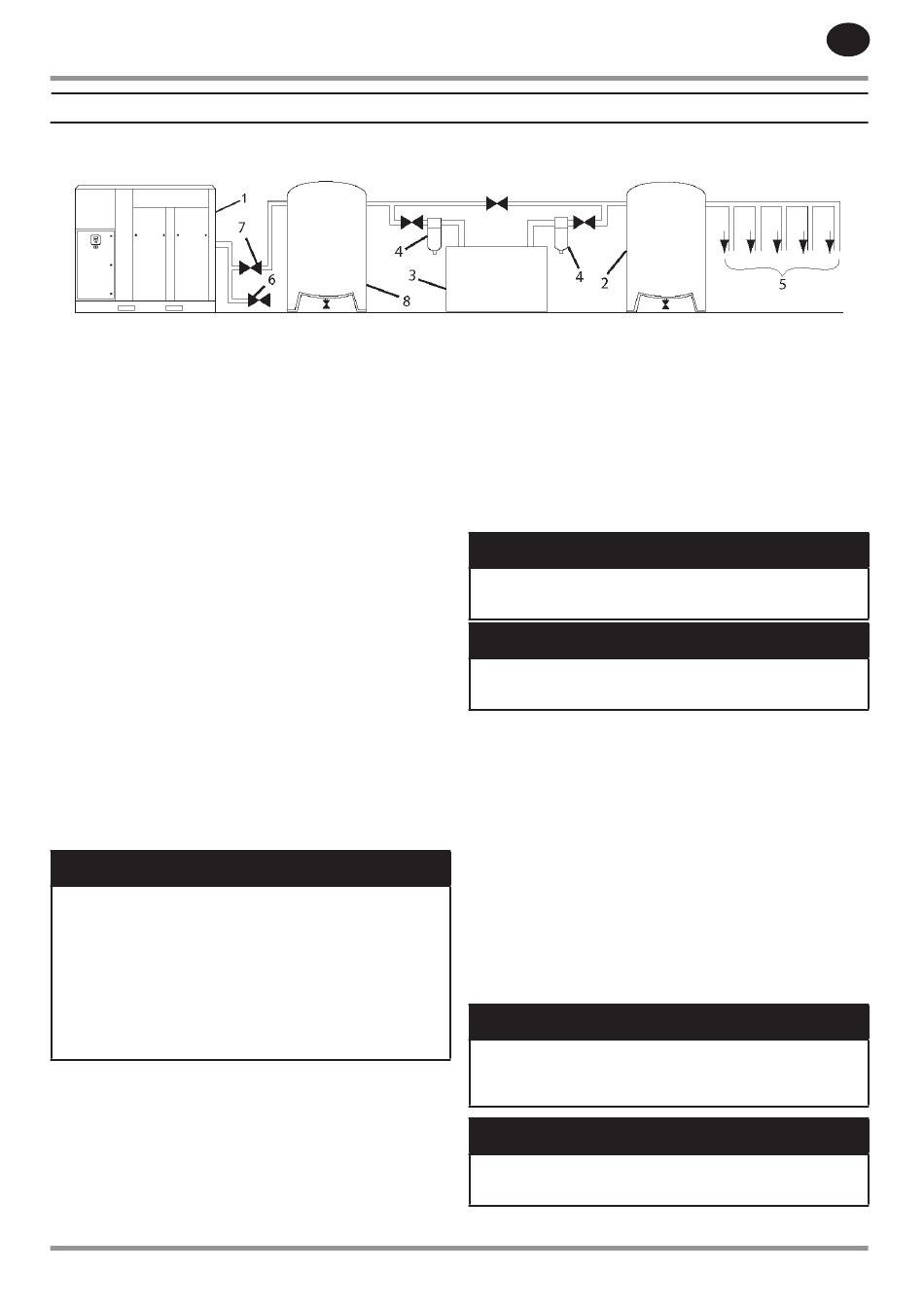

Figur 1: Typisk luftsystem
OBS
Afgangsrør skal være mindst lige så store som kompressorens
udledningstilslutning. Alle rør og fi ttings skal være passende dimensioneret
til den afgangstryk. Afgangsrør må ikke påføre løse momenter eller kraft på
enheden.
Det er god praksis at installere linjefi ltre (4).
Der skal installeres en anordning (6) til udluftning af rørledninger nedstrøms
fra den mindste trykkontraventil, der er placeret på separatortanken og
opstrøms for den første systemisolationsventil (7).
Dette produkt har en intern udledningskontraventil. En ekstern kontraventil
er ikke påkrævet. En isolatios ventil (7) er påkrævet inden for 1 m (36 tommer)
fra kompressorens afkast.
Der bør ikke være noget plastik- eller pvc-rør forbundet til denne
enhed eller brugt til nogen nedadløbende linjer med undtagelse af
linjer til kondensfj ernelse.
Den udledte luft indeholder en meget lille procentdel
kompressorsmøreolie og det skal kontrolleres, at nedstrømsudstyret
er kompatibelt.
Når to roterende kompressorer drives parallelt, giver en isolering vaIve
(7) og vandlås (6 ) for hver kompressor, før den fælles modtageren. Sørg
for, afgangsrør er arrangeret for at forhindre vand i at blive tvunget ind i
kompressoren, når den ikke kører.
Der anbefales en vådtank (8) i tilfælde, hvor lufttørreren er af typen med
regenerativt tørremiddel for at forhindre, at kompressoren kører i korte
cyklusser under gennemblæsningscyklussen, når behovet for fabriksluft er
trægt.
Den indbyggede efterkøler reducerer luftudledningstemperaturen
under dugpunktet (for de fl este omgivende betingelser). Derfor
kondenseres betydelige mængder vanddamp. Denne kondens fj ernes
ved at hver kompressor med en indbygget efterkøler er udstyres med en
kombinationskondensatseparator/-lås.
En drypbenssamling og isolationsventil skal monteres i nærheden af
kompressorens afkast. En drænlinje skal være forbundet med kondensatdræn
i basen.
Afl øbslinjen skal hælde nedad fra basis for at fungere korrekt.
For at lette kontrollen af den automatiske vandlåsfunktiom, skal
afl øbsrørene omfatte en åben tragt. Afl øbslinjen skal have en
indvendig diameter på minimum 8 mm (5/16 in)
For systemer med lav volumen, der ikke må indeholde en modtager
(2), kan det være nødvendigt at justere kompressorens responstid.
Kontakt din lokale Ingersoll Rand-leverandør.
