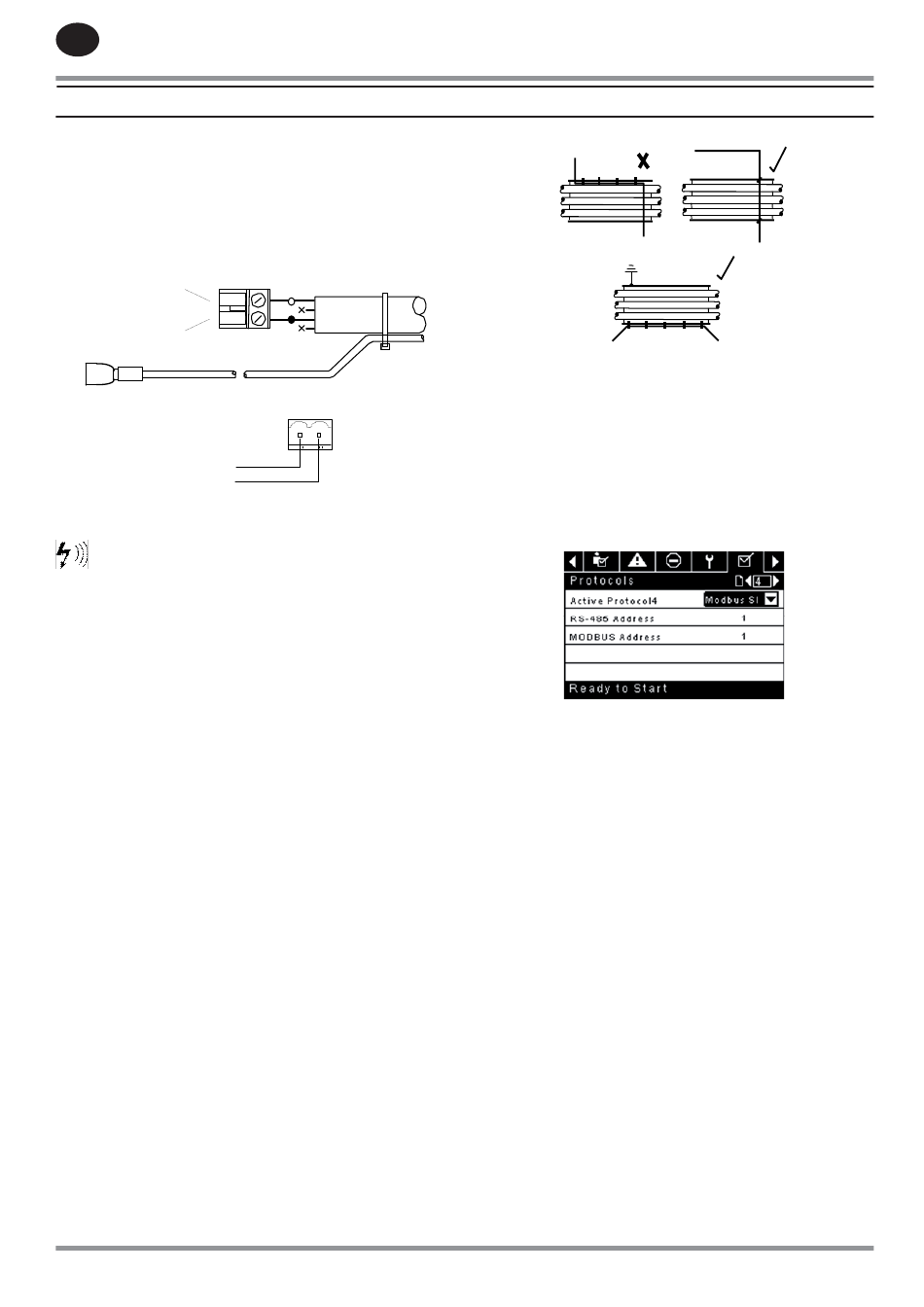

Modbus Hálózathoz Történő Csatlakoztatás
Az Xe-70M vezérlőegységet úgy alakították ki, hogy egyny Modbus RTU
mesteri feladatra képes eszközhöz lehessen csatlakoztatni, Belden 9841,
vagy azzal egyenértékű RS-485 kábel segítségével. A hálózathoz történő
csatlakoztatás érdekében a vezetéket a vezérlőegységen található X04
porthoz kell csatlakoztatni, az alábbi ábra szerint:
L2
L 1

RS-485 Hálózat
Az RS-485 adatkommunikáció és egyéb alacsonyfeszültségű
jelek elektromos interferencia tárgyát képezhetik. Ez akár nehezen
diagnosztizálható időszakos meghibásodáshoz vagy rendellenességhez is
vezethet. Ennek elkerülése érdekében mindig árnyékolt kábeleket használjon,
és végezze el az egyik végük megfelelő módon történő földelését.
Ugyanakkor ügyeljen a telepítés során kialakítandó kábelelvezetésre is.
1. Soha ne vezessen nagyfeszültségű, 3-fázisú tápkábel mentén RS-485
adatátviteli kábelt, vagy kisfeszültségű jelkábelt. Ha a tápkábelek
keresztezése válik szükségessé, mindig derékszögben keresztezze
azokat.
2. Ha egy rövidebb távon a tápkábel követése válik szükségessé (például:
egy kompresszor és egy fal között, egy felfüggesztett kábeltálca
mentén), akkor rögzítse a földelt kábeltálca oldalához az RS-485
adatkábelt vagy jelkábelt, hogy a kábeltálca földelt elektromos
interferencia árnyékolást képezzen.
3. Ha lehetséges, az RS-485 adatkábelt vagy jelkábelt soha ne vezesse
elektromos interferenciát kibocsátó berendezések, illetve eszközök
(például: 3-fázisú tápkábel-átalakítók, nagyfeszültségű kapcsoló
egység, frekvenciaváltó meghajtó modul, rádió-kommunikációs
antenna) közelében.
HU-60
MODBUS CSATLAKOZTATÁS ÉS VEZÉRLÉS
126. Ábra
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
127. Ábra

Modbus Cím Kiválasztása
A MODBUS hálózathoz csatlakoztatott kompresszorok mindegyikéhez
egy egyéni cím tartozik, kezdve az 1. számú kompresszorral, és a MODBUS
hálózathoz csatlakoztatott kompresszorok számának megfelelően növekvő
sorrendben folytatva azt.
Az egyes kompresszorok Modbus címe a 4. oldalon található Általános
beállítási fülön van beállítva. A vezérlőegység alapértelmezett Modbus címe
1.
Az aktív protokollt Modbus alárendelt pozícióra kell beállítani.
128. Ábra

Modbus Mester Beállítások
Az Xe-M vezérlőegységgel történő megfelelő kommunikáció érdekében a
Modbus mestert az alábbi kommunikációs konfi guráció szerint kell beállítani:
Adatátviteli sebesség – 9600
Adatbitek – 8
Stop bitek – 1
Paritás – nincs
Az optimális rendszerműködés érdekében az alábbi lekérdezési paraméterek
alkalmazását javasoljuk:
Lekérdezési sebesség: legalább 500 ms
Időkorlát: 500 ms
Újrapróbálkozások: 2
