Elettriku

Il-kompressur għandu jkun iggrawndjat / earthed kif suppost skond ir-
rekwiżiti tal-Kodiċi Lokali u Nazzjonali.
L-installar ta' dan il-kumpressur irid isir skond l-kodiċijiet elettriċi rikonoxxuti
u kwalunkwe Kodiċi tas-Saħħa u s-Sigurta.
Il-kompressur għandu jkollu iżolatur tiegħu li jkun ħdejh. Il-fuse li jipproteġi
ċ-ċirkuwitu u s-sistema għandu jintgħażel skond ir-rekwiżiti tal-kodiċi lokali u
nazzjonali abbażi tad-data pprovduta fis-sezzjoni ta' l-informazzjoni ġenerali.
Il-feeder cables għandhom ikunu evalwati mill-klijent/kuntrattur ta' l-elettriku
biex ikun żgurat li ċ-ċirkuwitu huwa bilanċjat u mhux overloaded b'tagħmir
ieħor ta' l-elettriku. It-tul tal-wiring minn punt ta' l-elettriku adegwat huwa
kritiku peress illi waqa' fil-vultaġġ tista' tħassar il-prestazzjoni tad-dryer tal-
kompressur.
Għal VSD, id-daqsijiet tal-kabils għandhom mnejn ivarjaw ħafna mela r-
riattur tal-linja hu attrezzat b'konnessjonijiet bus tar-ram aħmar . Dawn
il-konnessjonijiet jistgħu jaċċettaw boltijiet ta' bejn 6mm u 12mm .
Il-kollegamenti tal-feeder cables għat-terminalis L1-L2-L għandhom ikunu
ssikkati u nodfa.
Il-vultaġġ applikat għandu jkun kompatibbli mal-klassifikazzjonijiet tal-
kompressur tad-data tal-pjanċa.
It-transformer taċ-ċirkwit tal-kontroll għandu vitien b'vultaġġ differenti.
Żgura li dawn jiġu stabbiliti għall-vultaġġ speċifiku applikati qabel ma jibdew.
Neħħi l-blind plejt biex taqta' toqba għall-konnessjoni tal-power li qed
jidħol. Jekk hemm bżonn tagħmel toqba fil-kaxxa tal-kontroll f'post ieħor,
trid toqgħod attent biex ma' tħallix ix-xavinks tal-metall jidħlu fl-istarter u
f'partijiet oħra tal-elettriku ġewwa l-kaxxa. Jekk tintuża toqba oħra, it-toqba
oriġinali għandha tiġi ssiġġillata jiġi bblokkat.
Il-kabil feeder trid tkun igglandjata jaħdem kif suppost ġewwa l-kaxxa starter
biex iżżomm il-protezzjoni adegwata tal-ingress. Kaxxi starter veloċità fissa
huma kklasifikati għal NEMA4/IP65, u kaxxi starter VSD huma kklasifikati
għal NEMA12/IP54. Għal VSDFil-każ ta' kaxxi starter, il-kejbil feeder trid tkun
igglandjata biex tara li l-arja maħmuġa ma tevitax il-filtri.
Meta titlesta l-installazzjoni elettrika, iċċekkja lir-rotazzjon tal-mutur tal-
blower jew tal-fann hija korretta.
Il-magni VSD huma mfassla għall-użu, fejn il-provvista tal-elettriku huwa
separat minn żoni fil-qrib residenzjali u kummerċjali. Jekk il-magna għandha
tintuża fl-ambjent tal-industrija ħafifa, residenzjali jew kummerċjali fejn il-
netwerk tal-provvista lokali hija kondiviża, il-frekwenza tar-radju ulterjuri (RF)
miżuri ta' skrining jistgħu jkunu meħtieġa. Ikkonsulta mad-distributur lokali
tiegħek/fornitur għad-dettalji tal-RF filtru fakultattiv.
Fil-każ tal-VSD, il-kompressur għandu ħiter u termostat ta' kontra
kondensazzjoni fil-kaxxa tal-elettriku. Dan iċ-ċirkuwitu jista' jkun ikkonnettjat
ma' provista indipendenti tal-elettriku ta' fażi waħda ta'110 V jew 20 V
dejjem jiddependi mill-pajjiż tal-installazzjoni. Il-provista għandha tkun
iffusjata kif suppost u iżolatur indipendenti għandu jkun stallat qrib
il-kompressur. Ivverifika li t-termostat hu aġġustat għal 29˚C (85˚F) . Din
għandha ssir skont l-kodiċijiet rikonoxxuti. Hi ħaġa tajba u xi kultant trid issir
bilfors, li turi sinjali adegwati ta' twissija li l-magna għandha żewġ provisti tal-
elettriku separati li tnejn iridu jiġu iżolati qabel ma wieħed jipprova jagħmel
xi xogħol.
Fil-każ tal-VSD, alternattivament iċ-ċirkuwitu tal-ħiter jista' jkun ipprovdut
mit-tappink ta' 110V tat-transformer u kkonnettjat kif muri fid-dijagramma
skematika tal-wajerink (provduti separatament minn da nil-manwal).
Insulazzjoni tal-mejn u tal-mutur tal-fann iridu jkunu ttestjati minn
ħaddiem kompitenti tad-dawl qabel l-Istart-up inizjali jew wara
perjodu estiż ta' tifi f'kondizzjonijiet umdi kesħin .
MT-6
AVVIŻ
AVVIŻ
Konsiderazzjonijiet elettriċi speċjali għall Drive

Veloċità Varjabbli (DSV) Kompressuri
Input Power Supply Primarja

Il-konsum enerġetiku primarju għall-kumpressur jista' jiġi minn sorsi
ta' transformer differenti u konfigurazzjonijiet. Is-sorsi l-aktar tipiċi u
konfigurazzjonijiet huma sekondarja Wye u sekondarja delta.

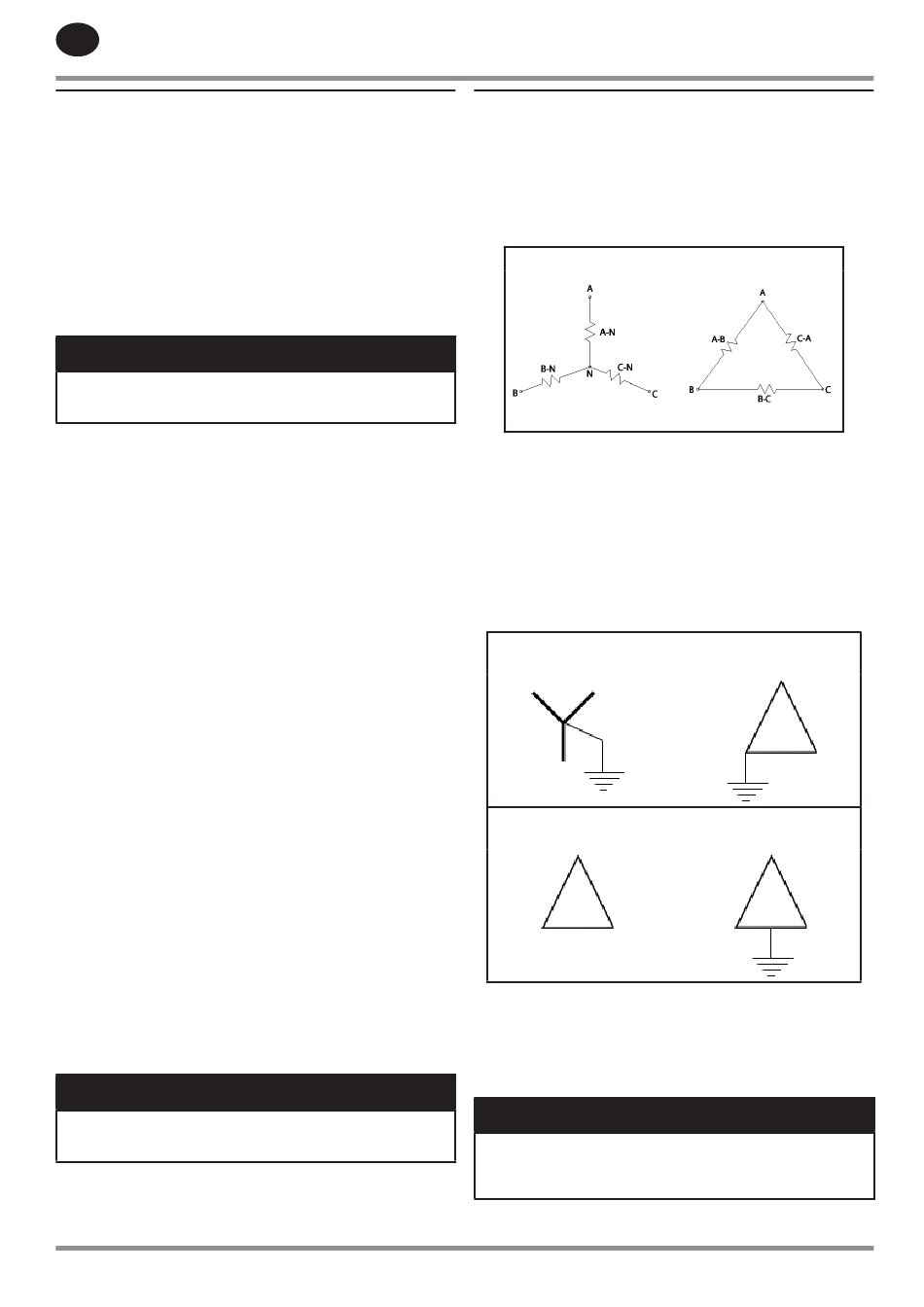

Stampa 2: konfigurazzjonijiet Wye u Delta
Wye
Kif tiggrawndja

Fl'aktar kundizzjonijiet, trid tiggrawndja sistema Wye. Irreferi għall-kodiċi
elettrika lokali. Meta inti tiggrawndja sistema Wye, il-vultaġġ għall-grawnd
isir stabbli u kkontrollat. Dan ma jħallix sistema mill-ħsara b'kondizzjonijiet
li jikkawżaw vultaġġ għoli għall-art. Huwa tipiku li tiggrawndja n-newtrali
(ċentru) il-punt ta' sors Wye.
Mhuwiex meħtieġ li tiggrawndja sistema delta. Jekk inti tiggrawndja sistema
delta, iggrawndjha lil wieħed mill-fażi . Tista' wkoll tiggrawndjha ġo vit
ċentrali fuq fażi waħda.
Stampa 3: Iggrawdjar Wye u Delta
Wye ggrawndjat (tipiku)
delta mhux iggrawndjat
(tipiku)
Irreferi għall-kodiċi elettrika biex tiggrawndja l- kompressur għal
konnessjoni permanenti protettiv ggrawndjat. Il-kontenitur magħluq tal-
kompressur elettriku fih enerġija elettrika terminali ggrawndjat li għandu
l-identifikazzjoni ta' "PE". l-enerġija tipika tad-dħul primarju hija rabta ta' erba'
wajers ma' wajers ta' bi tlieta tal-nerġija wajer ggrawndjat. Qabbad il-wajer
ggrawndjat satl-terminal ggrawndjat.
jekk ikun hemm biss tliet wajers tal-enerġija u l-ebda wajer
ggrawndjat, qabbad it-terminal ggrawndjat għal raġuni bini korretta .
Tħallix il-qafas tal-galleġġjant egħluq mingħajr konnessjoni elettrika
ma' sors iggrawndjat ta' enerġija .
Delta
Rokna ggawndjat delta
(mhux tipiku)
Centru ggrawndjat delta
(mhux tipiku)
AVVIŻ
