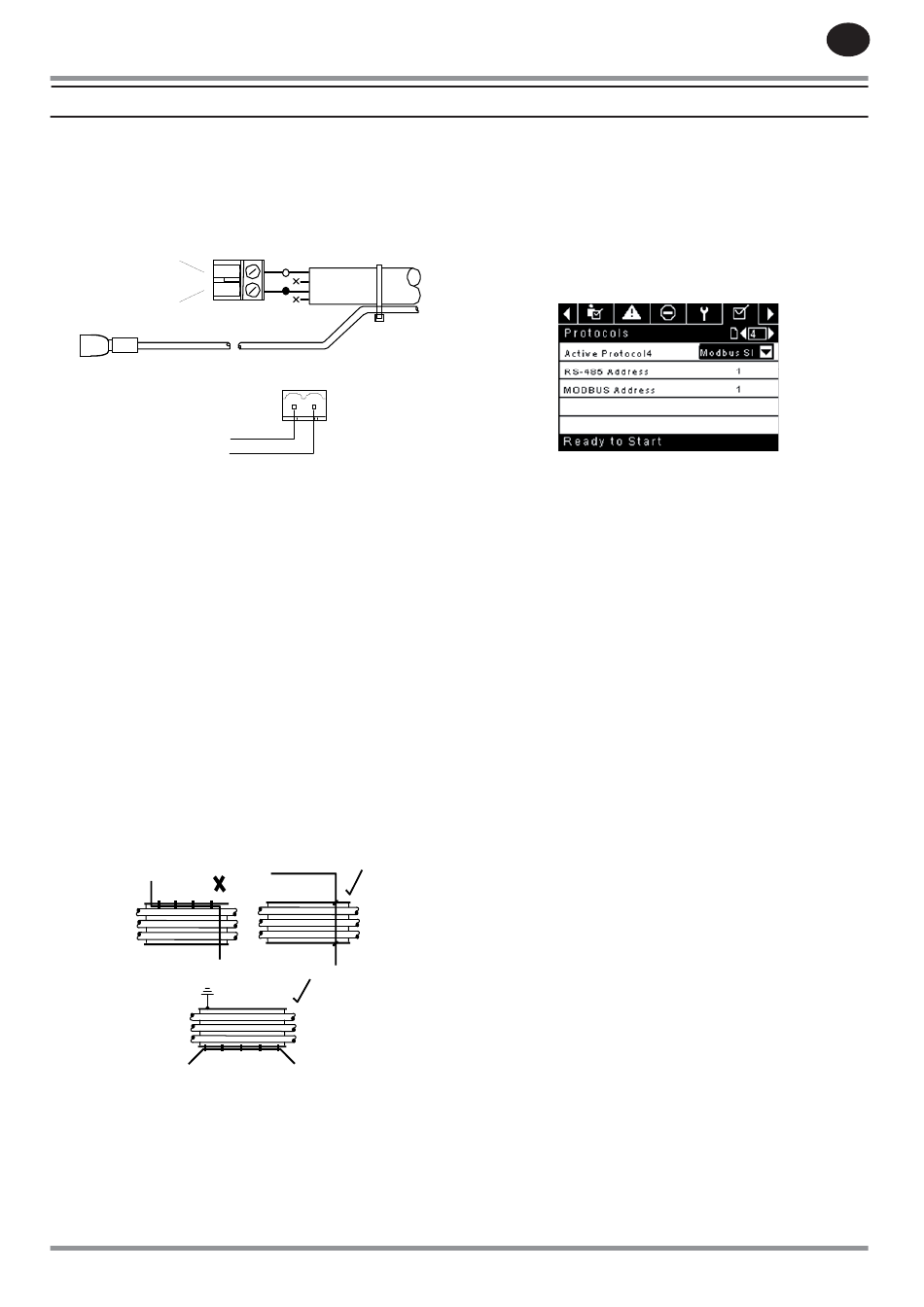

Forbindelse Til Modbus-netværk
Xe-70M kontrolenheden er designet til at kommunikere med enny modbus
RTU master-kompetent enhed ved hjælp af Belden 9841 eller tilsvarende RS-
485 kabel. For at få forbindelse med netværket, skal kablet forbindes til port
X04 på kontrolenheden som vist i diagrammerne herunder:
L2
L 1

Rs-485-netværk
RS-485-datakommunikation og andre lavspændingssignaler kan være udsat
for elektrisk interferens. Dette potentiale kan medføre periodiske fejl eller
afvigelser, der er svære at diagnosticere. For at undgå dette skal der altid
anvendes jordbeskyttede kabler godt forbundet til en god jordforbindelse
i den ene ende. Desuden skal kabelføringen under installation overvejes
omhyggeligt.
1. Der må aldrig lægges en RS-485-datakommunikation eller et
lavspændingssignalkabel ved siden af et højspændings 3-faset
strømforsyningskabel. Hvis det er nødvendigt at krydse ét eller fl ere
strømkabler, skal det altid ske vinkelret.
2. Hvis det er nødvendigt at følge strømforsyningskabler over en kort
afstand (f.eks.: fra en kompressorenhed til en væg ved siden af en
ophængt kabelskinne) skal RS-485 eller signalkablet fastgøres til
ydersiden af en jordet kabelskinne, således at kabelskinnen danner et
jordingsskjold mod elektriske forstyrrelser.
3. Hvor det er muligt at undgå, må der aldrig føres et RS-485-
eller signalkabel nær udstyr og enheder, som kan forårsage
elektrisk interferens (f.eks.: 3-fasede strømforsyningsomformere,
fordelingsanlæg med højspænding, frekvens vekselrettermodul og
radiokommunikationsantenner).
80447188 Rev B
MODBUS-FORBINDELSE OG -KONTROL
Figur 126
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
Figur 127

Valg Af Modbus-adresse
Alle kompressorer forbundet til MODBUS-netværket vil have en unik tildelt
adresse, som starter ved kompressor 1 og stiger sekventielt til antallet af
kompressorer forbundet til MODBUS-netværket.
Modbus-adressen for hver kompressor indstilles under fanebladet
General Settings (Generelle indstillinger), side 4. Standardindstillingen for
kontrolenhedens modbus-adresse er 1.
Yderligere skal den aktive protokol indstilles til modbus-slave.
Figur 128

Modbus Master-indstillinger
For at kommunikerer ordentligt med Xe-M kontrolenheden, skal modbus-
masteren indstilles til at kommunikere med følgende konfi guration:
Symbolrate – 9600
Data bits – 8
Stop bits – 1
Paritet – Ingen
De følgende forespørgselsparametre anbefales for optimal systemdrift:
Forespørgselsrate: Ikke mindre end 500 ms
Timeout: 500 ms
Gentagende forsøg: 2
