Paigutamine Käitisesse
Võti
1. Kompressor
2. Survepaak
3. Õhukuivati
4. Suruõhu ltrid
5. Süsteemi tarbimispunktid
6. Ventilatsioon/hüdrolukk
7. Sulgventiil
8. Survepaak („Veemahuti")
• Klient saab vibratsioonide ülekandumise vältimiseks paigaldada seadme
ja survesüsteemi vahele painduva elemendi.
• Kompressori võib paigaldada ükskõik millisele selle raskust taluvale
korrusetasandile. Soovitatav on valida kuiv, võimalikult puhta õhuga hästi
ventileeritav ruum.
• Kuivati paigaldamiseks valitud alal ei tohi alal olla tolmu, kemikaale,
metallilaaste, värviaure ega -pritsmeid.
• Seadme paigutamisel jäigale alusele võib töötamisel tekkiv müra
võimenduda. Müra edasikandumist kandekonstruktsioonide kaudu saab
vähendada seadme alla asetatava kummi- või korkmatiga. Vajalik võib olla
painduv torustik.
• Normaalseteks töötamis- ja hooldustingimusteks vajaliku minimaalse
vaba ruumi kohta vt vastavat üldise seadistuse joonist.
• Jätke juhtpaneeli ukse ette vähemalt riiklike või kohalike eeskirjadega
sätestatud ulatuses vaba ruumi.
• Tuleb vältida ruume, kus ümbritseva õhu (ruumi) temperatuur võib tõusta
üle 46 °C (115 °F), ning samuti väga niiskeid ruume.
Soovitatav on kompressori ümber jätta vähemalt 1 meetri (3,3 jalga)
ulatuses vaba ruumi. Kui ruum on kinnine, tuleb õhk juhtida seadmest
eemale ventilatsioonitorustiku abil.
Kruvikompressoreid ei tohiks koos lisakompressoritega
suruõhusüsteemidesse paigaldada ilma lahtisidestuse vahenditeta
(nt ühine survepaak). Soovitatav on erinevat tüüpi kompressorid
ühendada ühise survepaagiga eraldi õhutorudega.
Seade toimetatakse kohale paigaldatud transporditugedega.
Veenduge, et kõik need saaksid ajami tööks vajaliku vaba liikumise
võimaldamiseks eemaldatud. Iga tugi on värvitud kollaseks.
Väljalaske- Ja Kondensaaditorustik
Uue kompressori (1) paigaldamisel on oluline kogu õhutorustik üle vaadata.
Nii saate kindlustada kogu süsteemi ohutu ja efektiivse töö.
Üks aspekt, mida tuleks arvesse võtta, on vee sattumine süsteemi.
Õhukuivatite (3) paigaldamine on alati heaks tavaks, kuna õigesti valituna ja
paigaldatuna võivad nad vedeliku süsteemi sattumist täielikult vältida.
Süsteemi piisava kogumahu tagamiseks on soovitav kasutada survepaaki (2).
80447188 Rev B

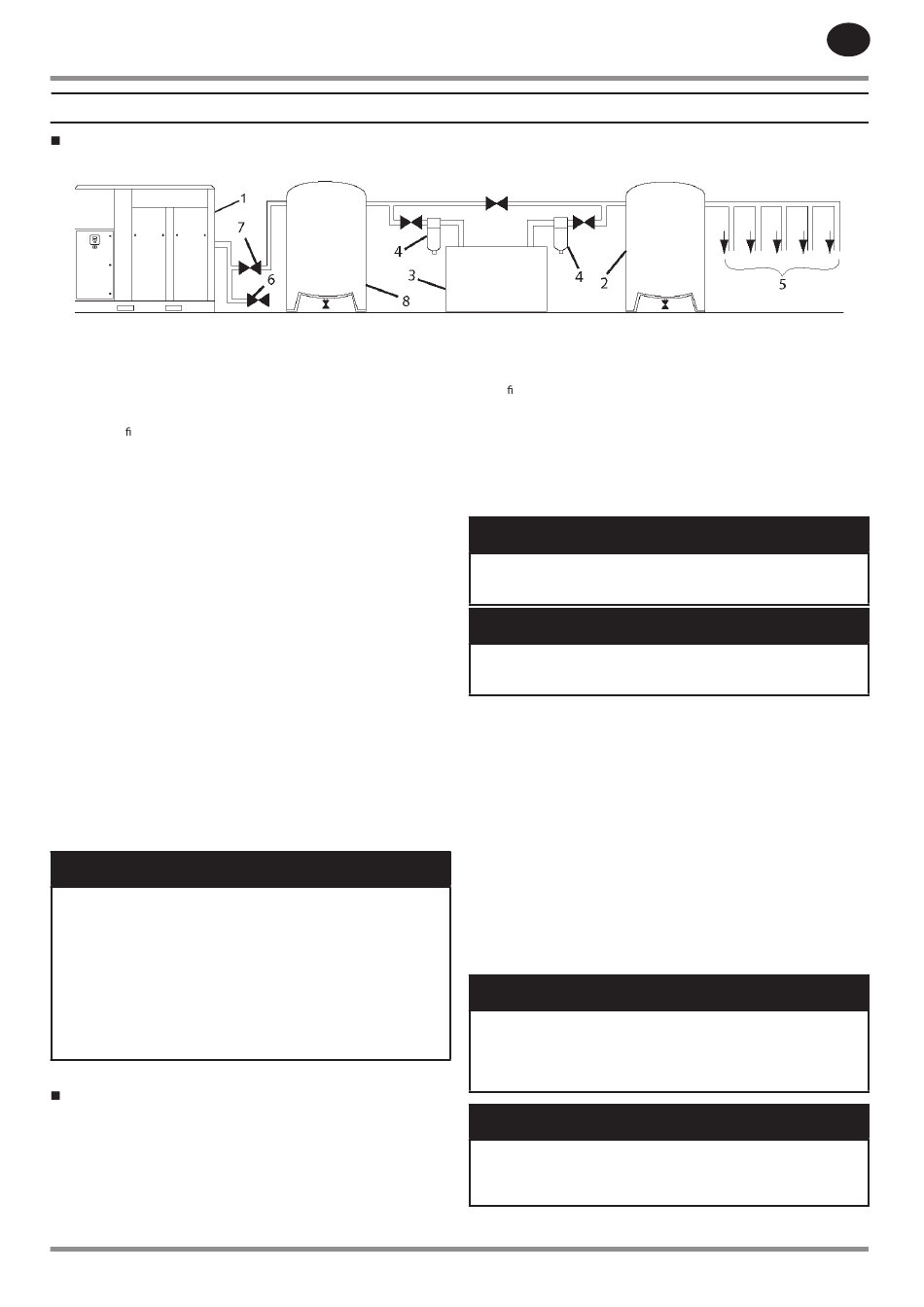

Joonis 1: Tüüpiline õhusüsteem
TÄHELEPANU
PAIGALDAMINE
Väljalasketorustik peaks olema vähemalt sama läbimõõduga kui kompressori
äravooluava. Kogu torustik ja liitmikud peavad vastama väljundrõhu
nimiväärtusele. Väljalasketorustik ei tohiks avaldada seadmele eraldi jõudu.
Vooliku ltrite (4) paigaldamist peetakse heaks tavaks.
Lisage vahendid (6) separaatorimahuti miinimumrõhu tagasilöögiklapist
allavoolu ja suruõhumagistraali esimesest sulgventiilist (7) ülesvoolu jäävast
väljundtorustiku osast rõhu väljutamiseks.
Sellel tootel on sisemine väljalaske kontrollklapp. Väline kontrollklapp ei
ole vajalik. Sulgventiil (7) peab paiknema 1 m (36 tolli) piires kompressori
väljalaskeavast.
Tootega ei tohiks ühendada mittemingisuguseid plastmass- ega
PVC-torusid, samuti ei tohiks neid kasutada allasuunaliste voolikute
juures, v.a kondensaadi eemaldusvoolikud.
Kuna kompressorist väljuvas õhus sisaldub ka väga väike protsent
määrdeõli, tuleb jälgida, et ühendatavad seadmed ei oleks selle
suhtes tundlikud.
Kui ühendate kaks kompressorit paralleelselt, varustage mõlemad
kompressorid enne ühist survepaaki sulgventiili (7) ja hüdrolukuga (6).
Veenduge, et väljalasketorustik on seadistatud nii, et see hoiab ära vee
sissepääsu mittetöötavasse masinasse.
Veepaaki (8) soovitatakse regeneratiivset niiskust imavat tüüpi õhkkuivatite
puhul, et ära hoida kompressori retsirkuleerimist väljutustsükli ajal, kui
õhunõudlus on madal.
Sisseehitatud järeljahuti vähendab väljuva suruõhu temperatuuri
kastepunktist madalamaks (enamiku keskkondade puhul). Seetõttu
kondenseerub arvestatav hulk veeauru. Selle kondensaadi eemaldamiseks on
iga sisseehitatud järeljahutiga kompressor varustatud kondensaadieraldaja/-
koguja kombinatsiooniga.
Kondensaadikoguja ja sulgventiil tuleks paigaldada kompressori
väljundtorustiku lähedale. Kondensaadi äravoolutoru tuleb ühendada
äravoolukanalisatsiooniga.
Kanalisatsiooni suubuv kondensaaditoru peab korralikuks
töötamiseks olema suunatud kaldega seadmest eemale.
Automaatse hüdroluku töö kontrollimise hõlbustamiseks peaks
äravoolutorustikus olema avatud lehter. Äravooluliini minimaalne
siseläbimõõt peab olema 8 mm (5/16 tolli)
Väikese suruõhutarbimisega süsteemides, kuhu lisamahutit (2) ei
ole paigaldatud, võib osutuda vajalikuks reguleerida kompressori
reageerimisaega. Võtke ühendust oma kohaliku Ingersoll Randi
hoolduse pakkujaga.
TÄHELEPANU
TÄHELEPANU
TÄHELEPANU
TÄHELEPANU
