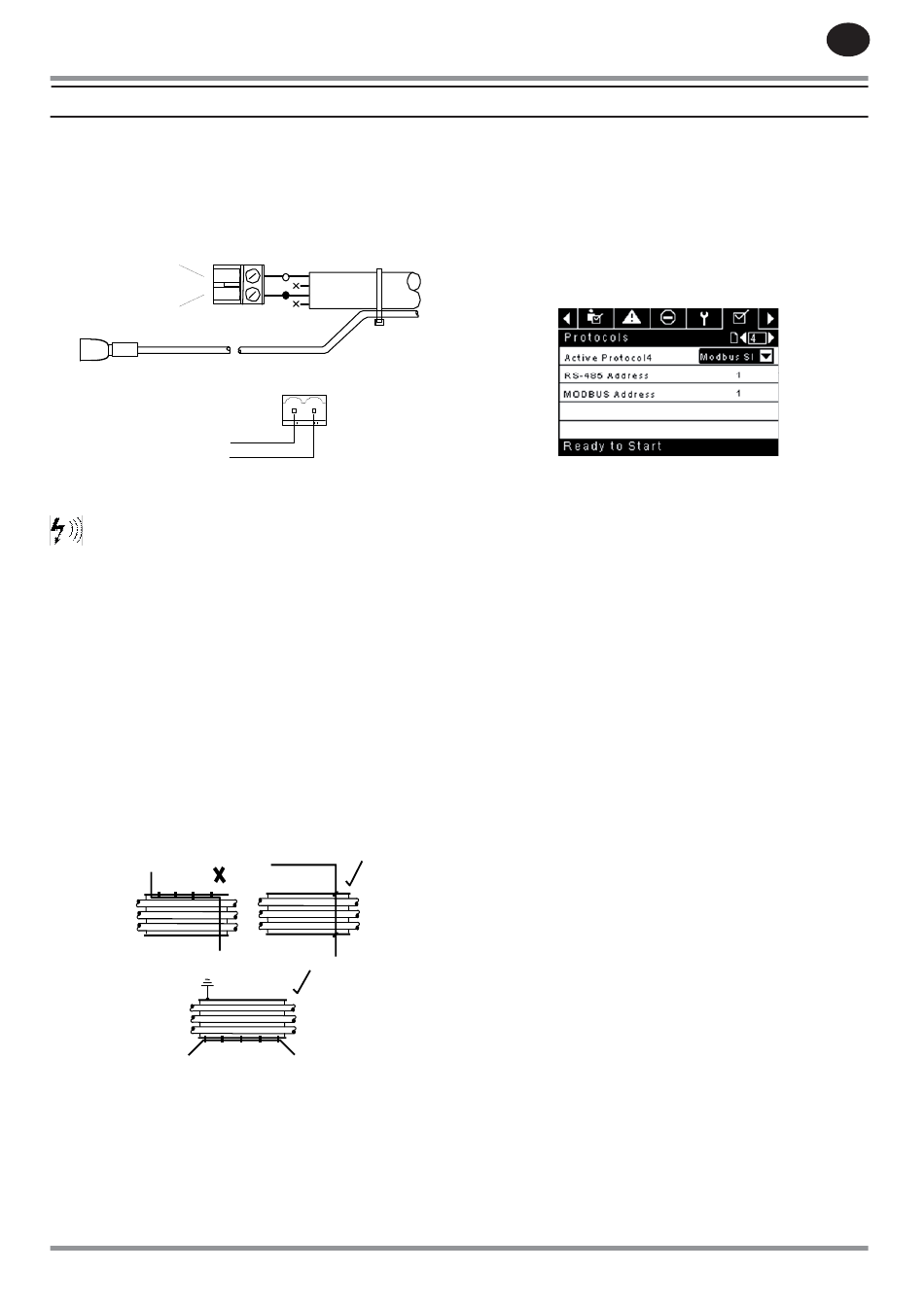

Prijungimas Prie „Modbus" Tinklo
Valdiklis Xe-70M, prijungtas „Belden 9841" arba lygiaverčiu RS-485 kabeliu,
skirtas užtikrinti sąsajai su bet kuriuo įrenginiu, pritaikytu veikti „Modbus RTU"
valdomojo įtaiso režimu. Valdiklis prijungiamas prie tinklo kabeliu, prijungtu
prie jo prievado X04, kaip parodyta toliau pateikiamose schemose:
L2
L 1

RS-485 Tinklas
RS-485 duomenų ryšio ir kitus žemosios įtampos signalus gali
iškraipyti trukdžiai. Dėl to gali atsirasti protarpinių trikčių arba nukrypimų,
kuriuos sunku diagnozuoti. Kad taip nenutiktų, naudokite tik ekranuotus
kabelius, viename gale patikimai prijungtus prie tinkamo įžeminimo gnybto.
Be to, kruopščiai parinkite kabelio klojimo maršrutą.
1. Jokiu būdu neklokite RS-485 duomenų ryšio arba žemosios įtampos
signalų kabelio išilgai trifazio aukštesnės įtampos maitinimo kabelio. Jei
neįmanoma išvengti sankirtos su maitinimo kebeliais, ji turi būti stačiu
kampu.
2. Jei neįmanoma išvengti trumpos dalies maršruto su maitinimo kabeliais
(pavyzdžiui, nuo kompresorinio agregato iki sienos kabamuoju
kabelių loviu), tvirtinkite RS-485 arba signalų kabelį išorinėje įžeminto
kabelių kanalo pusėje, kad kabelių kanalas sudarytų įžemintą ekraną,
apsaugantį nuo elektrinių trukdžių.
3. Jei įmanoma, jokiu būdu neklokite RS-485 arba signalų kabelio
šalia įrenginių arba įtaisų, galinčių būti elektrinių trukdžių šaltiniais
(pavyzdžiui, trifazių maitinimo transformatorių, aukštosios įtampos
komutacinių aparatų, dažninės pavaros modulio, radijo ryšio antenos).
80447188 Rev B
„MODBUS" RYŠYS IR VALDYMAS
126 paveikslėlis
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
127 paveikslėlis

„Modbus" Adresų Parinkimas
Kiekvienas kompresorius, prijungtas prie MODBUS tinklo, turi priskirtą
unikalų adresą, pradedant 1 kompresoriumi ir didinant po vieną iki paskutinio
kompresoriaus, prijungto prie MODBUS tinklo.
Kiekvieno kompresoriaus „Modbus" adresas nustatomas bendrųjų nuostatų
kortelės 4 puslapyje. Valdiklio numatytoji „Modbus" adreso nuostata yra 1.
Be to, reikia nustatyti parametro „Aktyvus protokolas" parinktį „Modbus"
valdomasis įrenginys".
128 paveikslėlis

„Modbus" Valdančiojo Įrenginio Nuostatos
Ryšys su valdikliu „Xe-M" bus tinkamas, jei „Modbus" valdančiojo įrenginio
ryšio konfi gūracija atitiks toliau nurodytas nuostatas:
Sparta bodais – 9600
Duomenų bitų skaičius – 8
Pabaigos bitų skaičius – 1
Lyginumas – nėra
Sistema veiks optimaliai nustačius toliau nurodytus rekomenduojamus
apklausos parametrus:
Apklausos dažnis: ne mažiau kaip kas 500 ms
Laiko limitas: 500 ms
Pakartotiniai bandymai: 2
