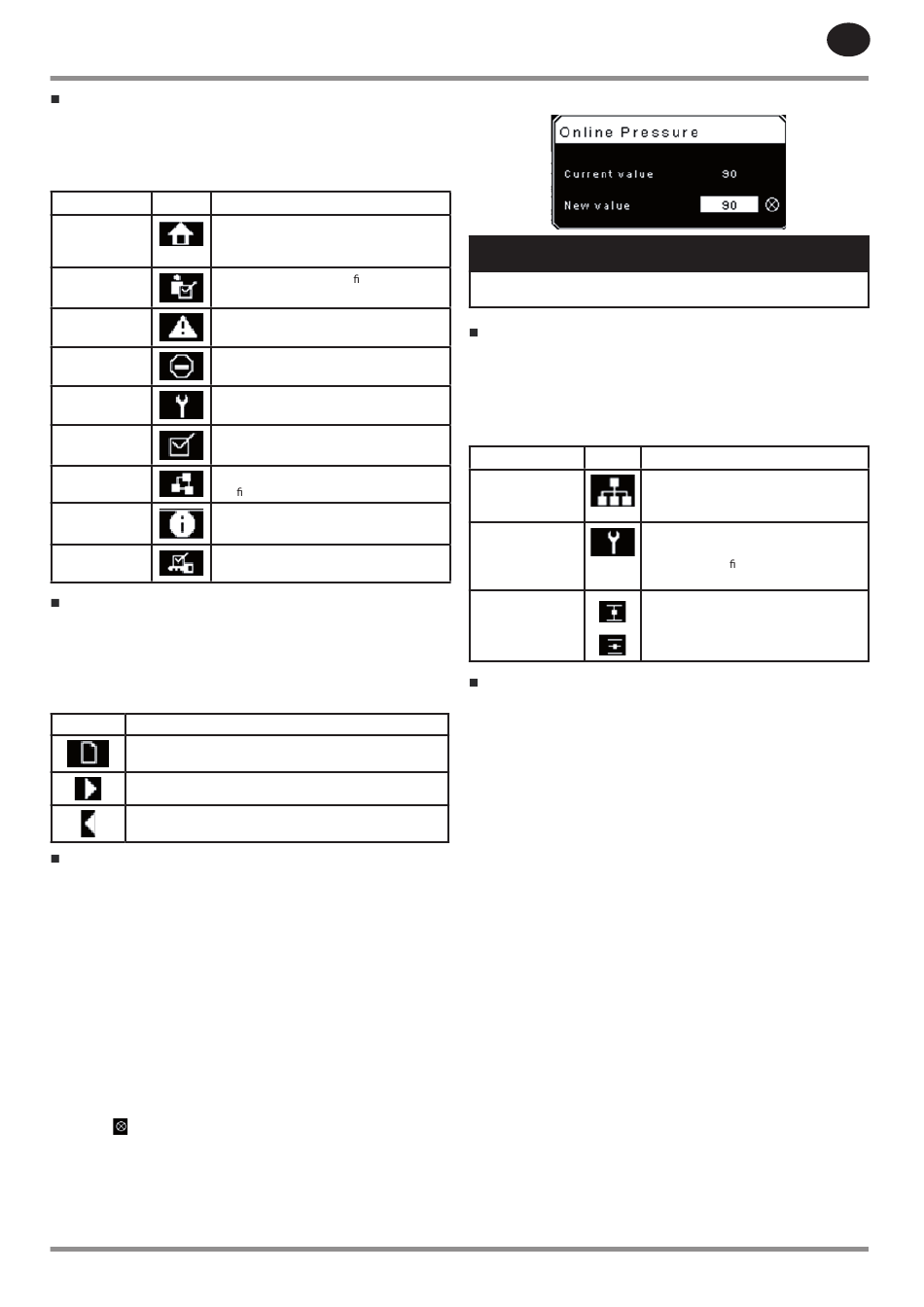

Kaustades Navigeerimine Ja Ikoonid
LCD-ekraanil vahekaartidega tähistab kaustades liikumiseks vajutage
nuppudele PAREMALE ja VASAKULE. Navigatsioon liigub alates viimasest kuni
esimese kaustani ning vastupidi.
Tabel 29 : kaustariba ikoonid
Kausta nimi Ikoon
Kodu
Kasutajaseaded
Sündmused
Rikete loend
Hooldus
Üldised seaded
Integraaltsükkel
Olek
Tehaseseaded
Lehel Navigeerimine
Soovitud kausta valimise järel vajutage nuppu ALLA, et liikuda lehe valimise
alale, ning kasutage seejärel soovitud lehe valimiseks nuppe PAREMALE ja
VASAKULE. Tagasi kaustade vahekaartidele minemiseks kasutage nuppu
ÜLES.
Tabel 30 : pealkirjariba lehe ikoonid
Ikoon
Lehe valimise ala algus..
Näitab, et paremale navigeerides on veel lehti.
Näitab, et vasakule navigeerides on veel lehti.
Parameetritele Ligipääsemine
Soovitud lehe valimise järel saab nuppu ALLA kasutamisel valida lehe
parameetreid. Iga kord, kui nuppu ALLA vajutatakse, liigub kursor edasi
järgmisele parameetrile. Eelmisele tagasiliikumiseks kasutage nuppu ÜLES.
Kursor liigub ringikujuliselt, mis tähendab, et kui viimase parameetrini
jõudmisel vajutada veel kord nupule ALLA, liigub kursor kaustaribale.
Esimese parameetri valimisel liigub kursor nupule ÜLES vajutamisel lehe
valimise alale.
Pärast valimist saab nupule ENTER vajutades parameetri avada. Tehke
muudatused NAVIGATSIOONINUPPE kasutades ja siis sisestage säte uuesti
nuppu ENTER vajutades. Parameetri avamise järel nupule ENTER vajutamine
sisestab olemasoleva seadistuse kontrolleri programmi ning viib kursori
tagasi lehel valitud parameetrile.
Kui kursor on parameetril, millel on luba/keela ruut, siis muudab nupule
ENTER vajutamine selle valikut.
Seda ikooni kuvatakse numbriliste kannete akendes (vaadake allolevat
joonist 69). Paigutades sellele kursori ning vajutades nuppu ENTER,
tühistatakse kanne ning kõik võimalikud tehtud seadistused.
80447188 Rev B
Kirjeldus
Süsteemi toimimine ning oleku põhiteave.
Selle kausta esimene leht on kontrolleri
esimest korda käivitamisel vaikimisi leht.
Süsteemi valikud ning kon guratsiooni
seaded.
Süsteemi sündmuste logi.
Viimaste rikete üksikasjad.
Kompressori hoolduselementide olek ning
teavituste seadistus.
Üldised seaded, näiteks keel, kellaaeg ja
mõõtühikud.
Integraaltsükli andmeside olek ja
kon guratsioon.
Mõõtetulemused või olek kõikidelt
analoogsetelt ja digitaalsetelt I/O-delt.
Kompressori häälestamise parameetrid.
Näitab ka riist- ja tarkvara versioone.
Kirjeldus
Joonis 69 : Numbrilise Kande Aken
TÄHELEPANU
Mitte igal lehel pole reguleeritavaid parameetreid. Osal on vaid loetav
teave.
Näidikute Paneeli Ikoonid
Näidikute paneeli ülesandeks on anda kiire ühe pilguga haaratav ülevaade
süsteemi olekust. Järgnevas tabelis on toodud ära standardsed näidikute
paneeli ikoonid ning nende kirjeldused. Pange tähele, et nende ikoonide värv
muutub töötamise ajal rakenduse määratud oleku järgi.
Tabel 31 : näidikute paneeli ikoonid
Nimi Ikoon
Kaugjuhtimine
Hooldamisvajadus
Tühi
või
koormatud
Näidikute Paneeli Olekuteated
Näidikute paneelil kuvatakse ka kompressori praegust tööolekut. Masina töö
ajal võib kohata järgmisi tööolekuid.
• Ready to Start (Käivitamiseks valmis) – kompressoril pole ühtegi häiret
või selle käivitamist takistavat tingimust. Masina saab iga hetk käivitada
käivitamisnuppu vajutades.
• Starting (Käivitamine) – kompressorile anti käivitamiskäsklus ja
käivitumisprotsess on alanud. Selle oleku kestus võib olla erinev, sest see
sõltub masina käiviti tüübist.
• Load Delay (Koormamise viiteaeg) – pärast käivitumist ootab
kompressor veidi aega, enne kui laseb masinat koormata. Sellega
tagatakse, et masin on enne koormamist täielikus tööolekus.
Running Loaded (Töö koormatud olekus) – kompressor töötab ja
•
toodab suruõhku. Sisselaskeklapp on avatud ja kaitseklapp on suletud.
• Running Unloaded (Töö tühjalt) – kompressor töötab, aga ei tooda
suruõhku. Sisselaskeklapp on suletud ja kaitseklapp on avatud.
• Reload Delay (Uuesti koormamise viivitus) – tegu on lühikese
ajaperioodiga pärast kompressori tühjendamist ja enne seda,
kui seda lubatakse uuesti koormata. See annab sisselaske- ja
möödaviiguklappidele võimaluse õigele kohale liikuda.
• Auto-Restart (Automaatne taaskäivitus) – kompressor seiskus,
kuna rõhk tõusis üle väljalülituse või automaatseiskamise sättepunkti
ja automaatne taaskäivitus on lubatud. Kompressor taaskäivitub
automaatselt, kui rõhk langeb sisselülituse või ettenähtud rõhu
sättepunktini.
• Stopping (Seiskamine) – kompressor sai seiskamiskäskluse ja seiskamine
on teoksil.
• Blowdown (Läbipuhe) – pärast mootori seiskumist peab kompressor
veidi aega ootama enne, kui selle saab uuesti käivitada. Kompressor
käivitub pärast läbipuhkeperioodi uuesti juhul, kui läbipuhke käigus
võetakse vastu käivituskäsk.
• Not Ready (Pole valmis) – kompressor tuvastas tingimuse, mis ei lase
sellel käivituda. Enne käivituse lubamist tuleb see tingimus lahendada,
kuid seda pole vaja kinnitada.
Kirjeldus
Remote control is enabled. This can be
Remote Start/Stop, COM Control, Integral
Sequencing or Web Control.
A service reminder is nearing or has
expired
(i.e.: an air or oil lter needs to be
changed).
Kompressor on tühjas olekus.
Kompressor on koormatud olekus.
