93014.15.12
FI
Sivut 6-7: Anturin kalibrointi
Anturin kalibrointi voidaan suorittaa vain kun kone on pysäytettynä.
Anturissa ei saa olla painetta kun se kalibroidaan. Kalibrointi suoritetaan
vain jos anturi on vaihdettu, ohjain on vaihdettu tai käyttäjä epäilee anturin
lukemien olevan virheellisiä. Kalibroi sensori valitsemalla ruutu sensorin
nimen vierestä.
Kaikki alla mainitut sensorit voidaan kalibroida.
• Tuloalipaine (1AVPT)
• Säiliön paine (3APT)
• Kotelon purkauspaine (4APT)
• Jäähdytysaineen suodattimen tulopaine (5CPT)
• Jäähd.aineen paluupaine (6CPT)
• Etäpaine (10APT) - Vain yksiköissä, joissa on etäpaineen anturi.
• Välivaiheen paine (2APT) - Vain 2-vaiheisissa yksiköissä
• Jälkijäähdyttäjän purkupaine (7APT) - Vain yksiköissä, joissa on integroitu
kuivaaja
Jos anturi näyttää arvoa, joka on +/- 10 % nolla-arvosta, anturia ei voida
kalibroida. Varmista, että anturi on altistettu ulkoilmalle ennen kalibroinnin
yrittämistä.

Tapahtumakansio
Sivut 1-42 (maks.)
Tapahtumakansion sivuilla voi olla enintään 250 tapahtumaa, jotka ohjain
on havainnut ja asettanut jokaiselle ajan. Tapahtumat on tallennettu
järjestyksessä, numero yksi on uusin ja numero 250 vanhin. Kun uusi
tapahtuma kirjaantuu, siitä tulee numero yksi ja kaikki muut siirtyvät
numerolla eteenpäin.
Otsikkopalkin sivunumeroiden avulla tapahtumia voi selata. Jokaisella sivulla
näkyy enintään seitsemän tapahtumaa. Sivulla yksi on tapahtumat yhdestä
kuuteen, sivulla kaksi seitsemästä kahteentoista jne.
FI-26

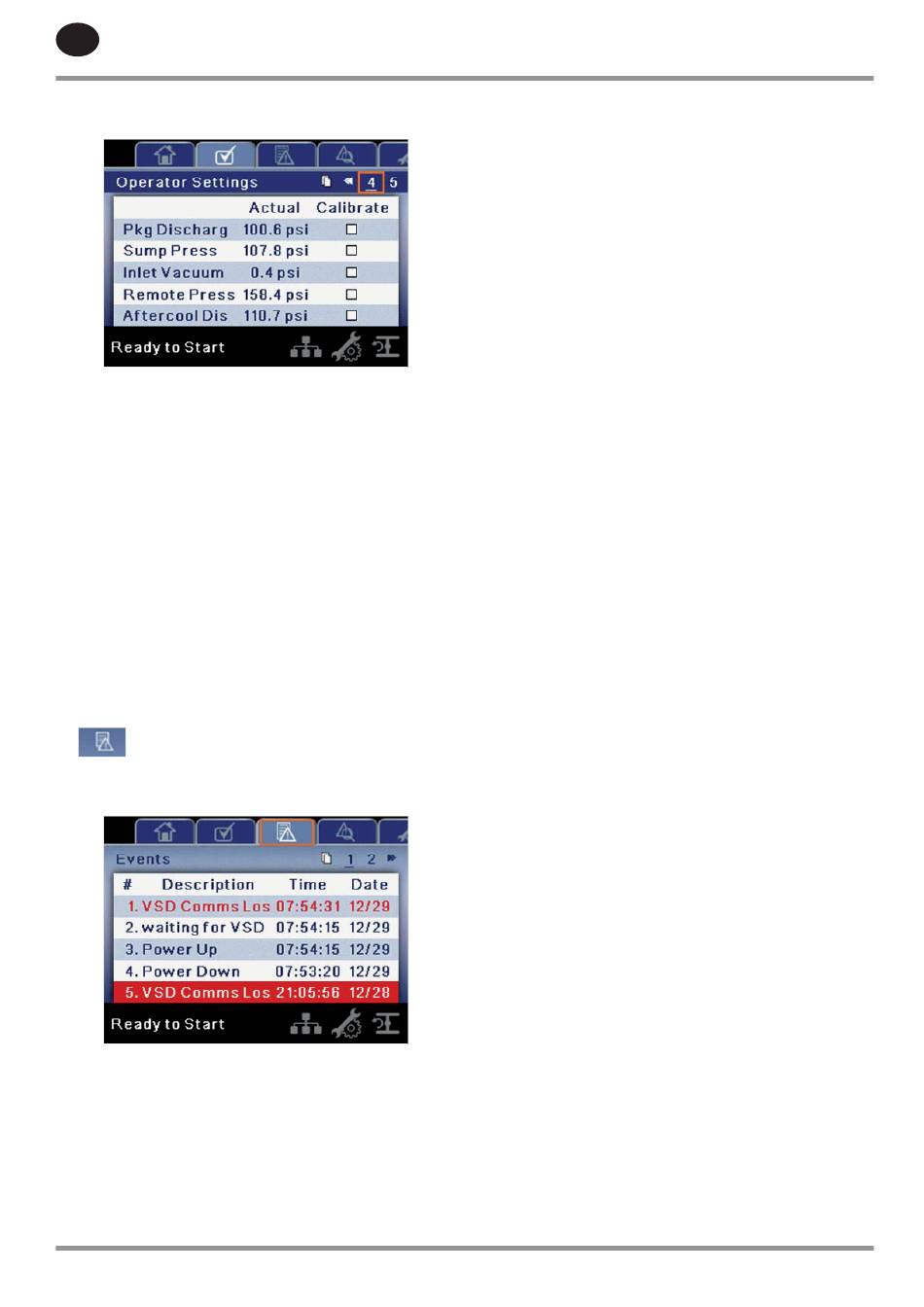

Kuva 42: Anturin kalibrointi
Kuva 43: Tapahtumakansio
Seuraavat toiminnot luovat tapahtuman
• Virta päälle
• Virta pois
• Paina käynnistys-painiketta
• Paina pysäytys-painiketta
• Paina kuormaus-painiketta
• Paina purku-painiketta
• Varoitus
• Laukaisu
• Käynnistymisen esto
Aktiiviset varoitukset näkyvät korostettuina ruskealla pohjalla kun taas
selvitetyissä varoituksissa on ruskea teksti.
Aktiiviset laukaisut näkyvät punaisella korostettuina ja selvitetyissä
laukauksissa on punainen teksti.
Aktiiviset käynnistyksen estot luetteloidaan tapahtumalokissa, mutta niitä ei
korosteta. Näyttö ilmaisee, että kompressori ei ole valmis käynnistymään jos
käynnistyksen esto on aktiivisena.
Katso seuraavasta luettelosta lisätietoja jokaisen tapahtuman viesteistä.
Varoitusviestien luettelo
Vaihda imusuodatin
Tämä tapahtuu, jos yksikkö on käynyt vähintään 7 sekuntia, moottorin
nopeus on sama tai suurempi kuin minimi nopeus ja tuloalipaine on
suurempi kuin 0,7 psi.
Vaihda jäähdytysaineen suodatin
Tämä tapahtuu, jos yksikkö on käynyt vähintään 7 sekuntia, ruiskutetun
jäähdytysaineen lämpötila on vähintään 140 F, moottorin nopeus on
vähintään sama kuin minimi nopeus ja jäähdytysaineen suodattimen paineen
alenema (5CPT-6CPT) on suurempi kuin 25 psi.
Anturin toimintahäiriö (yksiköt ilman integroitua kuivaajaa)
Tapahtuu, jos anturi puuttuu tai on viallinen. Anturia koskevat varoitukset
ovat 1ATT, 2ATT, 4ATT ja 3CTT. Anturin toimintahäiriön viestit ovat seuraavaa
muotoa:ANTURIN TOIMINTAHÄIRIÖ 4ATT.
Anturin toimintahäiriö (yksiköt, joissa on integroitu kuivaaja)
Tapahtuu, jos anturi puuttuu tai on viallinen ja yksikössä on integroitu
kuivaaja (3.3.1.6)Anturia koskevat varoitukset ovat 7APT, 5DTT ja
6DTT. Anturin toimintahäiriön viestit ovat seuraavaa muotoa:ANTURIN
TOIMINTAHÄIRIÖ 7APT.
Vaihda erottimen elementti
Tämä tapahtuu jos yksikkö on käynyt vähintään 7 sekuntia, ruiskutetun
jäähdytysaineen lämpötila on vähintään 120 °F, kotelon purkupaine on
vähintään 65 psi ja erottimen paineen alenema on vähintään 12 psi. Jos
tavoitepaine on vähemmän kuin 90 psi, varoitusalue nousee 1 psi per 5 psi
alennetussa tavoitepaineessa. Esimerkiksi, jos tavoitepaine on 89-85 psi,
varoitusarvo on 13 psi.
Korkea ilmapään purkulämpötila
Tapahtuu, jos yksikkö on käynnissä ja 2ATT on suurempi kuin 221 °F (97 %
arvosta 228) tai yksikkö on levossa (3.3.7.1) ja 2ATT on suurempi kuin 184 °F.
Tämä varoitus tulee tavallisesti 5 sekunnin viiveellä. Kuitenkin jos kuuman
puolen lämpöventtiili (3.3.1.5) on asetettu ON, varoitus tulee 90 sekunnin
viiveellä.
Korkea purkupaine
Tapahtuu, jos yksikköä ohjaa ulkoinen laite, kuten X-sarja, ja purkupaine on
suurempi kuin välittömän pysäytyksen paine.
Lisävaroitus 1 (2)
Tämä tapahtuu jos apuvaroitustulo sulkeutuu.
80447188 tark. B
