Emergency Stop (Avariiseiskamine)
Esineb avariiseiskamise nupu rakendamisel.
High Sump Pressure (Kõrge rõhk karteris)
Esineb, kui kompressor töötab koormatult vähemalt 8 sekundit ning
eksisteerib üks kolmest järgmisest tingimusest: (1) Karteri rõhk on 35 psi
võrra nimirõhust kõrgem. (2) Separaatori mõõdetud rõhulangus on rohkem
kui 25 psi ja jahutussärgi väljundrõhk on vähemalt võrdne sisselülitamise
seadepunkti minimaalse väärtusega. (3) Karteri rõhk on üle 165 psi, kui
nimirõhk on väiksem, kui 190 psi, või karteri rõhk on üle 220 psi, kui nimirõhk
on 190 psi.
High Coolant Filter Pressure Drop (Jahutusvedeliku ltri suur rõhulang)
See esineb, kui seade on töötanud koormatult vähemalt 8 sekundit, on üles
soojenenud, jahutusvedeliku ltri vahetamise hoiatus on juba kuvatud ning
jahutusvedeliku ltri rõhulang (5CPT – 6CPT) on suurem kui 35 psi.
High Inlet Vacuum (Kõrge sisselaskevaakum)
Esineb, kui seade töötab koormatult ning sisselaskevaakum on suurem kui 1,8
psi. Kui seadmel on suur tolmukoguse lter, on sisselaskevaakumi rikke läved
2,4 psi.
Unit Too Cold To Start (Seade on käivitamiseks liiga külm)
See esineb, kui seadmel pole madala ümbritseva temperatuuri valikut,
survesõlme väljalasketemperatuur (2ATT) on väiksem kui 35 °F ning
operaator üritab kompressorit käivitada. Rike võib esineda ainult üks kord
päevas. Rikke esinemise järel võib operaator selle nullida ning käivitada
kompressori. Tõrge lisatakse rikkeloendisse näitamaks, et seadet on üritatud
käivitada madala ümbritseva temperatuuri tingimustes.
High Interstage Pressure (Kõrge vaherõhk)
Esineb, kui seade töötab ning vaherõhk (2APT) on suurem kui 75 psi. See rike
esineb ainult kaheetapilistel seadmetel.
Invalid Calibration (Vale kalibreering)
Esineb, kui anduri nullväärtus on oma skaalaga võrreldes +/– 10%. Toimub
ainult siis, kui andur on kalibreeritud.
High Airend Discharge Temperature (Survesõlme kõrge
väljundtemperatuur)
Esineb, kui 2ATT on suurem kui 95% 228 °F-st.
High Sump Pressure (Kõrge rõhk karteris)
Esineb, kui karteri rõhk (3APT) on 25 psi või kõrgem kui kompressori
nimirõhk.
Rikete loend
Lehed 1–4 (max)
Rikete loendi kausta lehed dokumenteerivad ja ajamärgistavad kuni 15
viimast kontrolleri kogetud riket. Rikked salvestatakse järjestikuliselt, kus
number üks omistatakse kõige uuemale ning number 15 kõige vanemale
sündmusele. Uue rikke toimumisel saab sellest number üks ning kõik teised
nihkuvad ühe numbri võrra tagasi.
80447188 Rev B
Käivituse takistuste loend

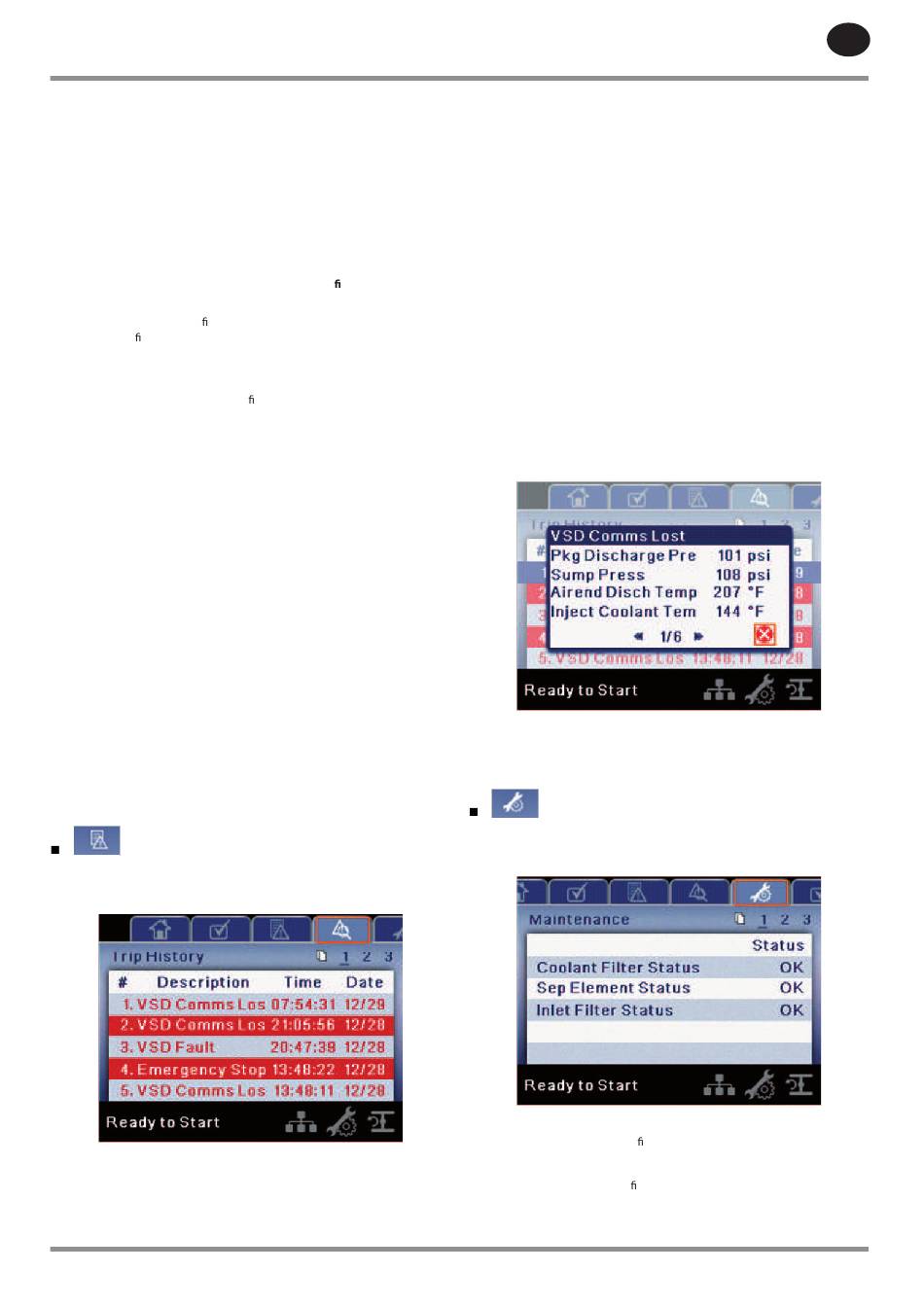

Joonis 18: Rikete loend
Pealkirjariba lehenumbreid kasutatakse läbi sündmuste liikumiseks; iga leht
sisaldab kuni seitse sündmust. Esimesel lehel on kuvatud sündmused üks
kuni viis, teisel lehel sündmused kuus kuni kümme jne.
Sündmuse loovad järgmised asjaolud:
• Toite sisselülitamine
• Toite väljalülitamine
• Käivitamise nupule vajutamine
• Seiskamise nupule vajutamine
• Koormuse nupule vajutamine
• Tühjendamise nupule vajutamine
• Hoiatus
• Rike
• Käivituse takistus
Aktiivsed rikked on oranži taustaga ning lahendatud rikked on oranži värvi
tekstiga.
Rikke loend salvestab ka kompressori andmed rikke toimumise ajal, et
aidata diagnostika tegemisel ning tõrgete tuvastamisel. Rikete kannetesse
navigeerimine ning Enter-nupule vajutamine avab rikete loendi dialoogiakna.
Joonis 19: Rikete loendi dialoog
Kuvatud andmetes liikumiseks vajutage dialoogiakna avatud olemise ajal
vasakule ja paremale nupule. Dialoogiakna pealkirjaribale on alati kuvatud
rikke nimi. Andmete vaatamise järel rikke loendi kuvasse naasmiseks vajutage
nuppu Enter.
Hoolduse kaust
Leht 1: Filtri olek
Joonis 20: Filtri olek
Leht kuvab järgmised andmed:
• Coolant Filter Status (Jahutus ltri olek)
• Separator Element Status (Separaatorielemendi olek)
• Inlet Filter Status (Sisselaske ltri olek)
