Ingersoll-Rand R30 Produktinformationen Seite 336

93014.15.12
DE


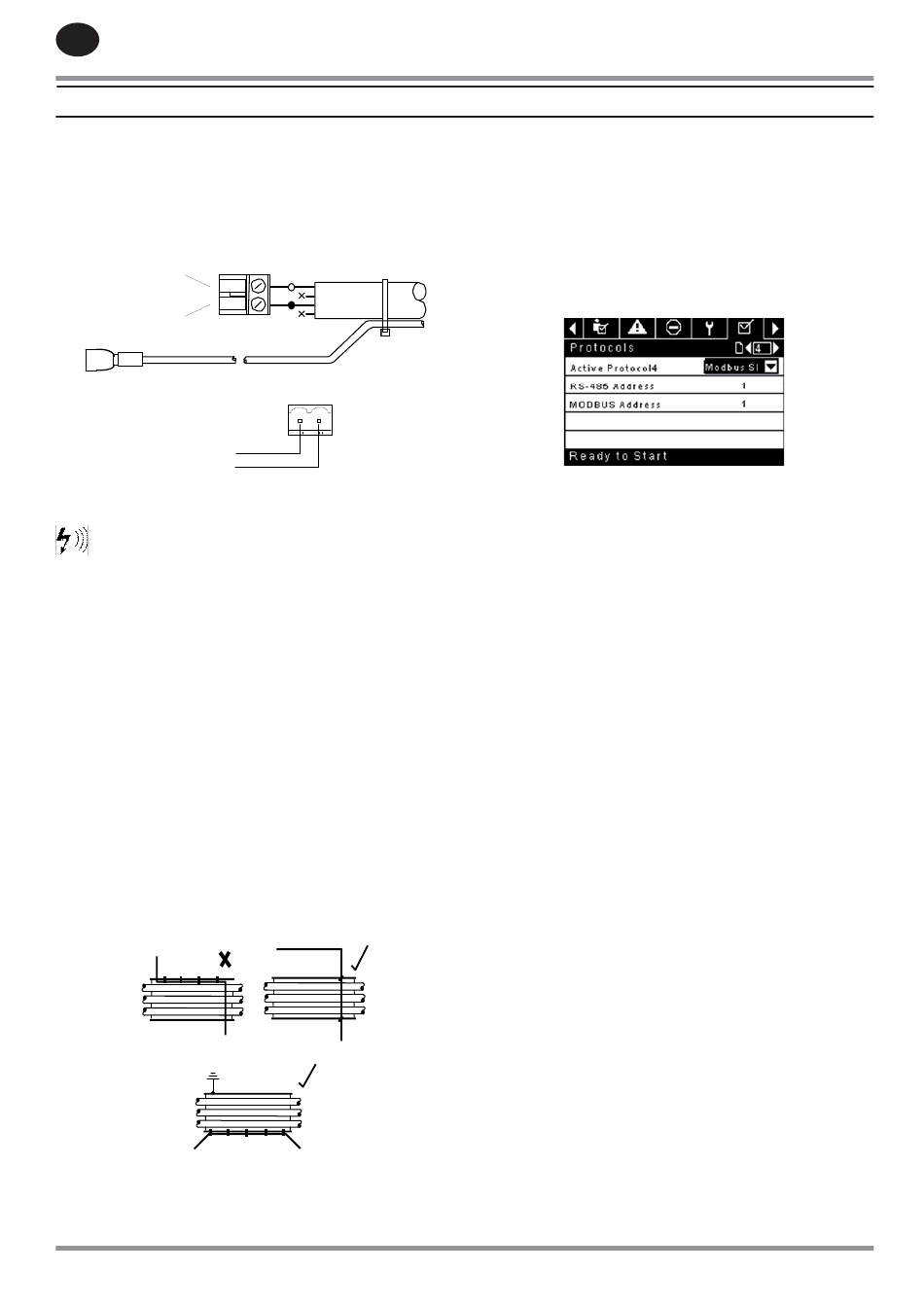

Verbindung Zum Modbus-netzwerk
Das Xe-70M Steuergerät kann an ein ny-Modbus-RTU-Master-taugliches
Gerät angeschlossen werden, wozu ein Belden 9841- oder ein äquivalentes
RS-485-Kabel verwendet wird. Zur Verbindung mit dem Netzwerk muss
das Kabel an den X04-Port des Steuergeräts angeschlossen werden, wie das
unten gezeigt wird:
L2
L 1

Rs-485-netzwerk
Die RS485-Datenübertragung und andere Niederspannungssignale
können durch elektrische Störungen beeinfl usst werden. Dies kann zu
zeitweise auftretenden Störungen oder Anomalien führen, die schwierig zu
diagnostizieren sind. Damit dies vermieden wird, sollten nur abgeschirmte
Erdungskabel verwendet werden, die an einem Ende mit einem guten
Masseanschluss verbunden sind. Darüber hinaus sollte während der Montage
insbesondere auch auf die Kabelführung geachtet werden.
1. Verlegen Sie niemals ein RS485-Datenübertragungs- oder
Niederspannungssignalkabel entlang eines 3-Phasen-
Hochspannungskabels. Lässt sich die Überschneidung mit einem oder
mehreren Stromkabeln nicht vermeiden, so sind die Kabel immer in
einem rechten Winkel zueinander zu verlegen.
2. Wenn es notwendig sein sollte, dem Stromversorgungskabel eine
kurze Strecke zu folgen (beispielsweise: von einer Kompressoreinheit
zu einer Wand entlang einer aufgehängten Kabelführung), bringen
Sie das RS485- oder Signalkabel an der Außenseite der geerdeten
Kabelführung an, sodass die Kabelführung selbst eine Schirmung
gegen die elektrischen Störungen bildet.
3. Verlegen Sie ein RS485- oder Signalkabel, falls möglich, nie in
der Nähe von Ausrüstung oder Geräten, die eine Quelle für
elektrische Störungen darstellen könnten (beispielsweise: 3-Phasen-
Stromversorgungstransformator, Hochspannungsschaltanlage,
Frequenzumrichter-Antriebsmodul, Funkverkehrsantenne).
DE-60
MODBUS-ANSCHLUSS UND -STEUERUNG
Abbildung 126
X e7 0M P h o e n ix 2 P in
C o n n e cto r
2
1
2 1
X 04
L2
L1
Abbildung 127

Modbus-adressauswahl
Jedem der an das MODBUS-Netzwerk angeschlossenen Kompressoren
wird eine eindeutige Adresse zugewiesen. Diese beginnt bei Kompressor
1 und wird fortlaufend bis zur Anzahl der an das MODBUS-Netzwerk
angeschlossenen Kompressoren erhöht.
Die Modbus-Adresse für jeden Kompressor wird auf der Registerkarte
„Allgemeine Einstellungen", Seite 4, festgelegt. Die Standardeinstellung für
die Modbus-Adresse des Steuergeräts lautet 1.
Außerdem muss das aktive Protokoll auf „Modbus Slave" eingestellt werden.
Abbildung 128

Modbus-master-einstellungen
Zur ordnungsgemäßen Kommunikation mit dem Xe-M-Steuergerät muss
der Modbus-Master mit der folgenden Konfi guration für die Kommunikation
eingestellt werden:
Baudrate – 9600
Datenbits – 8
Stoppbits – 1
Parität – Keine
Die folgenden Abfrageparameter sind für den optimalen Systembetrieb
empfohlen:
Abfragerate: Nicht weniger als 500 ms
Timeout: 500 ms
Neuversuche: 2
