Kompressori voidaan verkottaa integraalisen sekvenssin avulla enintään
kolmeen muuhun kompressoriin (kiinteä tai vaihtuva nopeus) vakaan
järjestelmäpaineen säilyttämiseksi kuormittamalla ja purkamalla
kompressoreita tarvittaessa. Integraaliseen sekvensointiin ei tarvita muita
lisälaitteita kuin sarjamuotoinen kaksijohdinkytkentä ketjutettuna kaikkien
järjestelmän kompressoreiden välille ja kiinnitettynä ohjaimen X04-porttiin.
Ollakseen integraalisen sekvensointijärjestelmän jäsen kompressorin
käyttäjän asetukset -välilehdellä COM-kontrollin asetuspisteen on
oltava aktiivisena ja kompressori on käynnistettävä paikallisesta
Käynnistys-painikkeesta. Lisäksi on suositeltavaa, että automaattinen
uudelleenkäynnistys on otettu käyttöön, koska integraalinen sekvensointi
ei koskaan käynnistä ja pysäytä laitteita, se vain kuormittaa ja purkaa niitä.
Integraalinen sekvensointi jättää kompressorin moottorin sammuttamisen
tarvittaessa Automaattisen uudelleenkäynnistyksen vastuulle.
Huomaa, että kompressorin osoite integraalisessa sekvenssijärjestelmässä
määräytyy yleisten asetusten kansiossa asetetun RS-485-osoitteen
perusteella. Huomaa myös, että painesignaali, jota käytetään määrittämään,
milloin kuormitetaan tai puretaan toista kompressoria, perustuu sen
kompressorin lukemaan, joka on nimetty integraalisen sekvensoinnin
isännäksi. Viimeiseksi on huomioitava, että Aktiivinen protokolla yleisten
asetusten välilehdellä on oltava asetettuna Airbus485:een, jotta integraalinen
sekvensointi toimisi oikein.
Tietyt toiminnot voivat häiritä kompressorin kuormittamista ja purkamista:
• Varmenna, että Etäkuormituksen käyttöönotto -kytkin on auki-asennossa.
Sen sulkeminen antaa etäkuormitus/purku-kytkimen määrittää
kuormituskäskyn.
• Isäntäohjain TÄYTYY käynnistää ja sen täytyy käydä sekvenssissä. Muuten
kompressorit palaavat niiden paikallisiin asetuspisteisiin.
• Jos isäntäohjain käskee orjaohjainta kuormittamaan ja orjan paikallinen
paine on ylittänyt sen maksimin offl ine-asetuspisteen tai sen välittömän
pysäytyksen asetuspisteen, orja purkaa paikallisesti ja pysyy puretussa
tilassa, kunnes paine laskee alle online- tai tavoiteasetuspisteen.
Integral Sequencing (Integraalinen sekvensointi) – Integraalisen
sekvensoinnin käyttöönotto valitsee tämän kompressorin sekvenssi-
isännäksi. Isännän kotelon poistumispaineen anturi on painesignaali, jota
käytetään koko järjestelmälle. Oletus on poistettu käytöstä. Varmista, että
kaikki kompressorit on asetettu integraalista sekvensointia varten ennen
tämän toiminnon käyttöönottoa. On tärkeää, että tämä asetuspiste on
käyttöönotettuna vain yhdessä järjestelmän laitteessa, etteivät asetukset
vaikuta haitallisesti järjestelmän toimintaan. Asetuspistettä ei myöskään
saa muuttaa muulloin kuin koneen ollessa pysäytettynä. Huomaa, että
integraalisen sekvensoinnin isännän ei tarvitse olla se kompressori, jolle on
annettu RS-485-osoite 1.
Unload Pressure (Purkupaine) – Määrittää paineen, jolla järjestelmä
purkaa kompressorin. Järjestelmän purkupaineen täytyy aina olla asetettu
alemmaksi kuin kaikkien järjestelmän kompressoreiden paikallinen
offl ine-asetuspiste. Huomaa, että kun kompressori on järjestelmähallinnan
alaisuudessa, se ei ota huomioon paikallisia paineen asetuspisteitä, paitsi
suojaavien toimintojen osalta.
FI-44
Load Pressure (Kuormituspaine) – Määrittää paineen, jolla järjestelmä
kuormittaa kompressoria. . Järjestelmän purkupaineen täytyy aina olla
asetettu alemmaksi kuin kaikkien järjestelmän kompressoreiden paikallinen
offl ine-asetuspiste. Järjestelmän purkupaineen täytyy aina olla asetettu
alemmaksi kuin kaikkien järjestelmän kompressoreiden paikallinen
offl ine-asetuspiste. Huomaa, että kun kompressori on järjestelmähallinnan
alaisuudessa, se ei ota huomioon paikallisia paineen asetuspisteitä, paitsi
suojaavien toimintojen osalta.
Start Delay Interval (Käynnistä viiveväli) – Määrittää kuormittavien
kompressorien välisen aikavälin. Tämä estää kaikki kompressoreita
kuormittamasta kerralla. Tämä asetuspiste on asetettava järjestelmän
kompressoreiden pisimmän käynnistysajan mukaiseksi. Yleisesti ottaen
tämä vastaa star/delta-siirtymäaikaa kiinteän nopeuden laitteessa tai
kiihdytysaikaa vaihtuvan nopeuden laitteessa.
Damping (Vaimennus) – Paineen ohjauksen "Vaimennus"-asetus, jolla
määritetään, miten nopeasti järjestelmä reagoi painevaihteluihin. Oletus on
10, ja sitä ei pitäisi normaalisti muuttaa.
Tolerance (Toleranssi) – Paineen ohjauksen "Toleranssi"-asetus, jolla
järjestelmälle kerrotaan, miten se reagoi kuormitus-/purkupaineiden ylittäviin
ja alittaviin painemuutoksiin. Oletus on 3,0 psi, eikä sitä pitäisi normaalisti
muuttaa.
Number of Compressors (Kompressorien lukumäärä) – Määrittää
järjestelmän kompressorien lukumäärän. Niitä voi olla enintään 4.

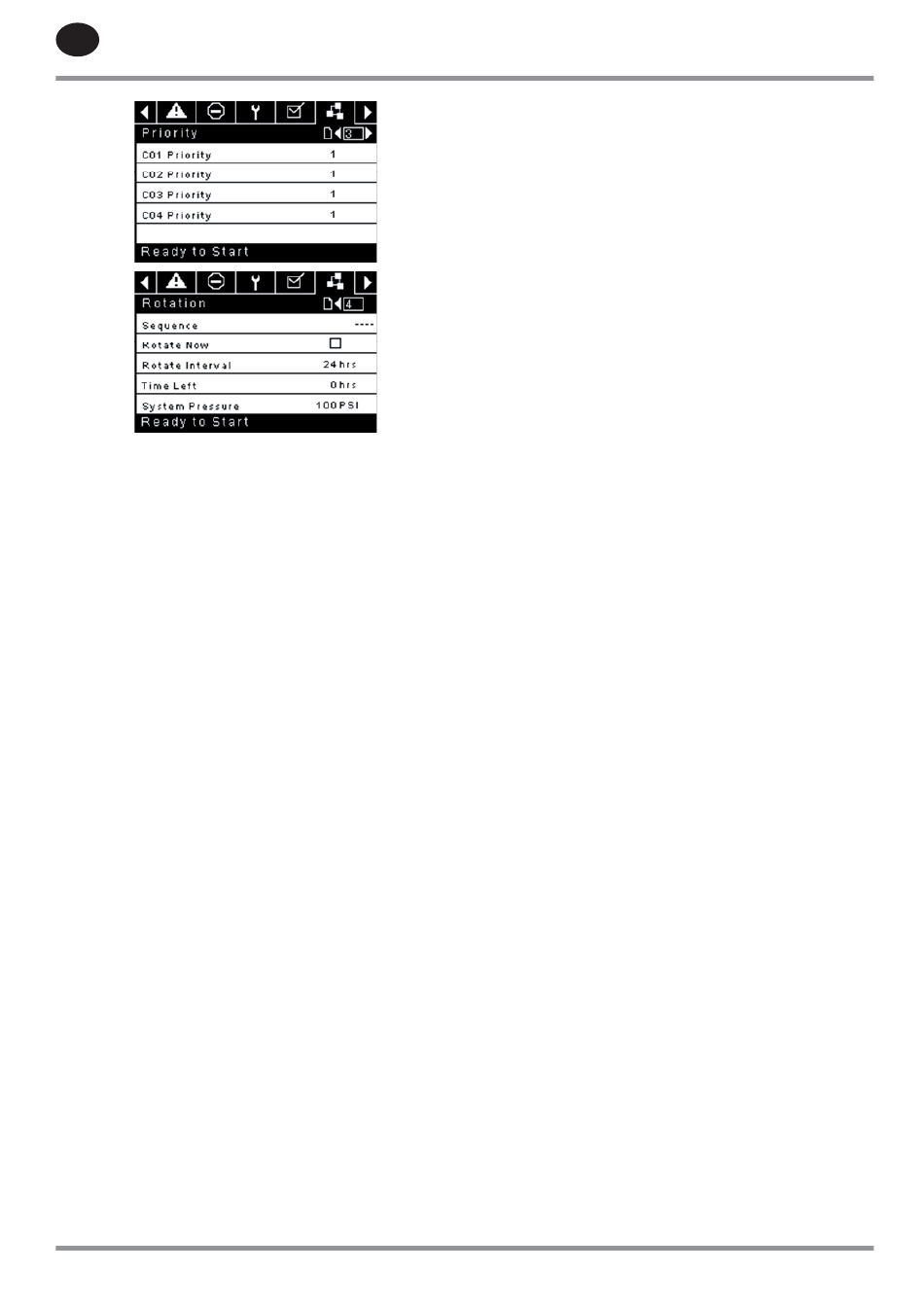

Priority (Prioriteetti) – Kullekin kompressorille voidaan kohdistaa
prioriteettitaso. Prioriteetin asettaminen kompressoreille vaikuttaa rotaation
kulkuun. Kompressorit, joilla on prioriteetti 1, ovat aina johtoasemassa
ja niitä seuraavat kompressorit, joiden prioriteetti on 2, ja niin edelleen.
Kompressorit vuorottelevat asemia vain saman prioriteettitason muiden
kompressorien kanssa.
Sequence (Sekvenssi) – Näyttää järjestelmän nykyisen kuormitus-/
purkujärjestyksen. Jokainen järjestelmän kompressori nimetään kirjaimella.
Kirjain osoittaa onko Airbus-osoitteen saanut kompressori johtoasemassa
(kuormittaa ensin, purkaa viimeisenä) vai yksi säätävistä laitteista. A-
kirjain annetaan johtolaitteelle, B seuraavaksi kuormittavalle laitteelle, C
kolmanneksi kuormittavalle laitteelle ja D viimeisenä kuormittavalle laitteelle.
Koneet purkavat vastakkaisessa järjestyksessä siten, että A on viimeinen
käynnissä oleva kone.
Integraalisen sekvensoinnin välilehdellä sivulla 3 oleva - - - - sekvenssin
ensimmäinen asema viittaa aina siihen kompressoriin, jolle on annettu
Airbus-osoite 1. Toinen asema Airbus-osoitteelle 2 ja niin edelleen. Huomaa,
että kirjainsekvenssi voi vaihdella rotaation vuoksi.
Huomaa, että sekvenssi näytetään vain isäntäohjaimella.
Rotate Now (Kierrätä heti) – Kun valitset tämän asetuspisteen, sekvenssi
vaihtuu prioriteettien mukaan rotaation intervallin asetuspisteestä
riippumatta.
Rotation Interval (Rotaation intervalli) – Määrittää aikavälin
automaattiselle sekvenssin rotaatiolle.
Time Left (Jäljellä oleva aika) – Laskee ajan sekvenssin rotaatioon.
System Pressure (Järjestelmän paine) – Näyttää nykyisen painelukeman,
jota järjestelmä käyttää ohjaukseen. Tämä näytetään vain sekvenssin
isäntäohjaimessa.
