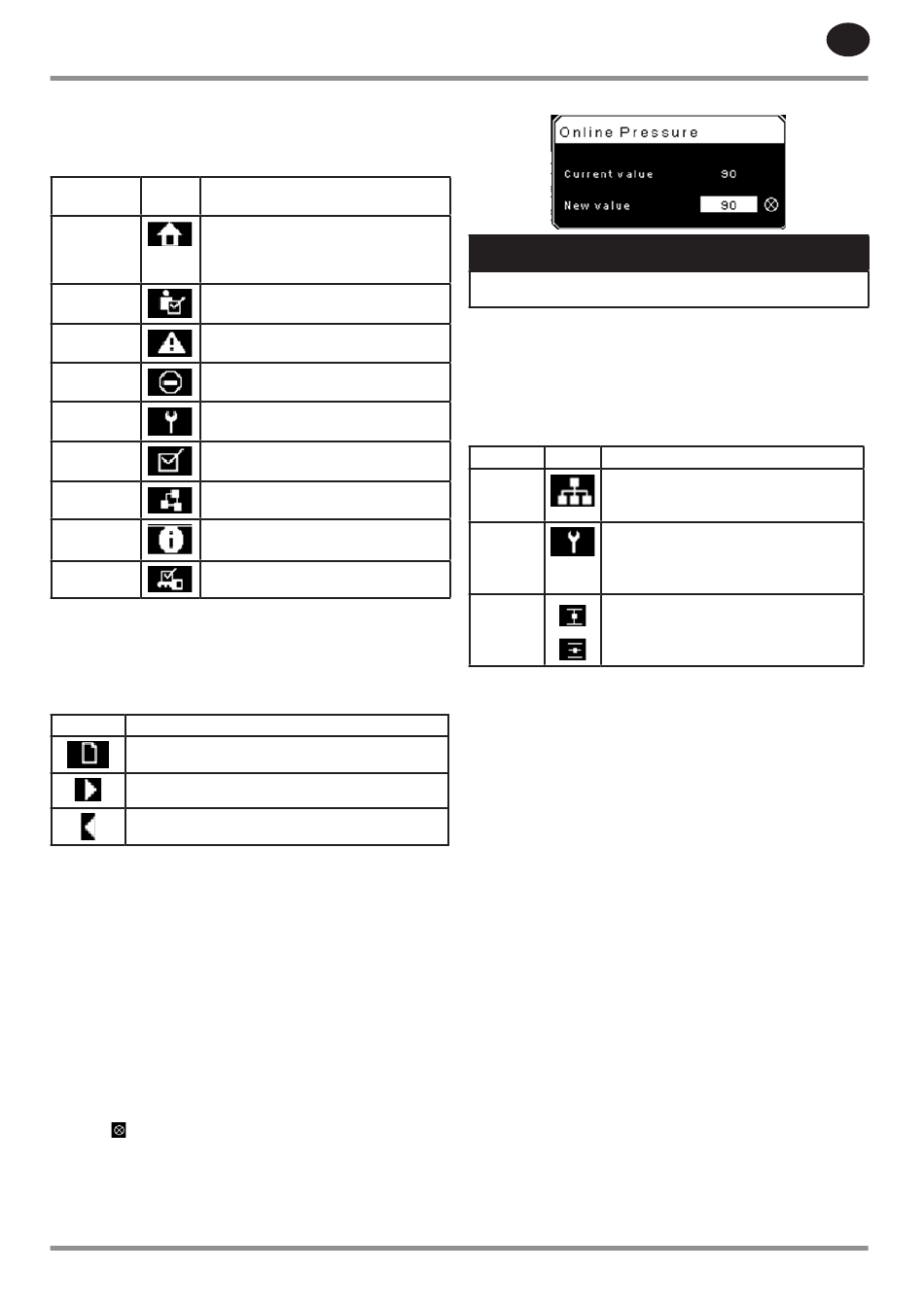

Navigazzjoni Ta' Folder & Ikoni

Biex timxi matul folders ittabbjati li jidhru fuq l-iskrin LCD, agħfas il-keys tax-
xellug u l-lemin In-navigazzjoni iddur mill-aħħar sa' l-ewwel folder u bl-kontra
Tabella 29 : Ikoni tal-Folder Bar
Folder tal- Ikona
Isem
Home
Settings tal-
Operatur
Avvenimenti
Passat Trip
Manutenzjoni
Ġenerali
Settings
Sekwenzar
Integrali
Status
Settjar tal-
Fabrika
Navigazzjoni Tal-Paġna

Ladarba l-folder mixtieqa hija magħżula, agħfas il-key DOWN biex jimxu lejn
iż-żona għażla paġna u mbagħad tuża l-buttuni lemin u xellug biex jagħżlu
l-paġna mixtieqa. Uża l-UP ewlenin biex tikseb lura lill-tabs folder.
Tabella 30 : Ikoni tal-Bar tal-Paġna tat-Titolu
Ikona
Bidu tal-paġna taż-żona tal-għażla paġna.
Tindika li hemm aktar paġni disponibbli mill tan-navigazzjoni
lemin.
Tindika li hemm aktar paġni disponibbli mill tan-navigazzjoni
xellug.
Parametri Tal-Aċċessar

Wara l-paġna mixtieqa hija magħżula, parametri tal-paġna tista' tiġi magħżula
mill-użu tal-key DOWN. Il-cursor se timxi għal-parametru li jmiss kull darba
l-key DOWN hija magħfusa. Uża l-UP key li jmorru lura għall-ewwel waħda.
Il-cursor idur, hekk darba il-parametru aħħar hija magħżula, tippressa l-
ewlenin DOWN se jinnavigaw il-cursor li l-bar folder. Jekk l-ewwel parametru
huwa magħżul, it-tagħfis tal-UP key ser tmexxi l-cursor għaż-żona tal-paġna
tal-għażla.
Ladarba jintagħżlu, il-parametri tal-aċċess billi tagħfas il ewlenin ENTER.
Għamel tibdiliet billi tuża l-keys tan-NAVIGAZZJONI u imbaghad daħħal billi
tagħfas il-tal-ENTER mill-ġdid. Wara parametru huwa aċċessibbli, tippressa
l-key ENTER se jidħol l-iffissar attwali fil-programm ta' kontroll u jinnavigaw
il-cursor lura lill-parametru magħżul fuq il-paġna.
Meta l-cursor hija fuq parametru li għandu ppermettiet/kaxxa b'diżabilità,
tippressa l-ewlenin ENTER se tikkawża l-istabbiliment għal toggle.
Din l-ikona tidher fil-windows tad-dħul numeriċi (ara Figura 69 hawn
isfel). Jitqiegħed l-cursor fuq u mbagħad it-tagħfis tal-key ENTER għandha
tikkanċella l-dħul u kwalunkwe bidliet li saru.
80447188 Rev B
Deskrizzjoni
Il-Prestazzjoni u l-istatus tas-sistema
informazzjoni ewlenija L-ewwel paġna ta' dan
il-folder hija l-paġna default meta l-kontrollur
jixgħel l-ewwel darba.
Għażliet tas-sistema u settings tal-
konfigurazzjoni
Log tas-sistema tal-avvenimenti
Dettalji tat-trippijiet l-aktar riċenti
Status u notifika tas-setup għall-oġġetti ta'
manutenzjoni ta' kumpressur.
Ġenerali settings bħal Lingwa, Time, u Unitajiet
tal-Miżura.
L-istatus u konfigurazzjoni tal-komunikazzjoni
tas-sekwenzar integrali.
Il-kejl jew l-istatus minn/ta' kull I/O analoga u
diġitali.
Irfinar tal-parametri tal-kompressur. Juri wkoll
il-verżjonijiet ħardwer u softwer.
Deskrizzjoni
Stampa 69 : Window Numerika tad-Dħul
Mhux il-paġni kollha jkollhom parametri aġġustabbli . Xi wħud
ikollhom informazzjoni jinqraw-biss .
Ikoni Tad-Daxxbord

Il-daxxbord huwa maħsub li jkun il-fehma mad-daqqa t'għajn malajr tal-
istatus tas-sistema. It-tabella li ġejja telenka ikoni standard tad-dashboard u
d-definizzjoni tagħhom. Innota li l-kulur ta' dawn il-bidliet tal-ikoni bbażati
fuq l-istat stabbiliti mill-applikazzjoni li jkun qed jaħdem.
Tabella 31 : Xe-70M Ikoni tad-Daxxbord
Isem Ikona Deskrizzjoni
Kontroll Il-kontroll remot huwa ppermettat. Dan jista'
Remot ikun Start/Stop Remot, Kontroll COM, Sekwenzar
Integrali jew Kotroll bil-Web
Servizz It-tfakkir tas-servizz qed joqrob jew inkella tkun
li hemm skadiet
Bżonn
(i.e.: Filtru tal-arja jew taż-żejt għandu bżonn
jinbidel
Bla tagħbija Il-kompressur jinsab fl-istat unloaded
jew
Mgħobbi Il-kompressur jinsab fl-istat mgħobbi
Messaġġi Tal-Istatus Tad-Daxxbord

Id-daxxbord jista' juri wkoll l-istat kurrenti tal-operat tal-kompressur. L-istati li
ġejjin jistgħu jiġru waqt l-operat tal-magna:
• Lest biex jistartja - Il-kompressur fil-preżent mgħandux tripp jew
kondizzjonijiet ta' inibizzjoni preżenti għall-istartjar. Il-magna tista'
tistartja billi tagħfas il-buttuna tal-istart f'kwalunkwe ħin
Istartjar - Kmand tal-istart ingħata lill-kompressur u s-sekwenza tal-istart
•
qed titwettaq. Il-perjodu ta' ħin għal dan l-istat jista' ivarja skont it-tip ta'
starter tal-magna.
• Tardjar tat-Tagħbija - Il-kompressur qed jistenna għal ħin qasir wara li
jistartja qabel ma jħalli l-magna titgħabba. Dan jassigura li l-magna hija
f'kondizzjonijiet ta' operat qabel ma titgħabba
• Tmexxija mgħobbija - Il-kompressur qed jopera u jipproduċi l-arja. Il-
valv tad-dħul huwa miftuħ u l-valv tal-blowoff huwa magħluq.
• Tmexxija mhux mgħobbija - Il-kompressur qed jopera, iżda mhux
jipproduċi l-arja. Il-valv tad-dħul huwa magħluq u l-valv tal-blowoff huwa
magħluq.
• Tardjar li jerġa' jitgħabba - Dan huwa perjodu qasir ta' ħin wara li l-
kompressur tneħħa t-tagħbija qabel ma jista' jerġa' jitgħabba. Dan jagħti
l-valvi tad-dħul u tal-bypass ħin biex jilħqu l-pożizzjonijiet propji.
Startjar mill-ġdid Awtomatiku - Il-kompressur waqaf minħabba żieda
•
fil-pressjoni 'l fuq mill-punti tal-offline jew auto-stop u l-istartjar mill-ġdid
awtomatiku permess. Il-kompressur jistartja mill-ġdid awtomatikament
meta il-pressjoni taqa' sal-punt onlajn jew dak maħsub.
• Twaqqif - Il-kompressur irċieva kmand tat-twaqqif u s-sekwenza tat-
twaqqif qed jitwettaq
• Blowdown - Il-kompressur irid jistenna għal perjodu ta' ħin qasir wara li
jieqaf il-mutur tiegħu qabel ma jista' jerġa' jistartja. Il-kompressur jerġa'
jistartja fl-aħħar tal-perjodu ta' blowdown jekk jirċievi kmand ta' startjar
waqt il-blowdown.
Mhux lest - Il-kompressur induna b'kondizzjoni li mhux ser iħalli l-
•
kompressur jistartja. Din il-kondizzjoni għandha tiġi ikklerjata qabel ma
jitħalla jistartja, iżda mhemmx għalfejn jiġi rikonoxxut.
