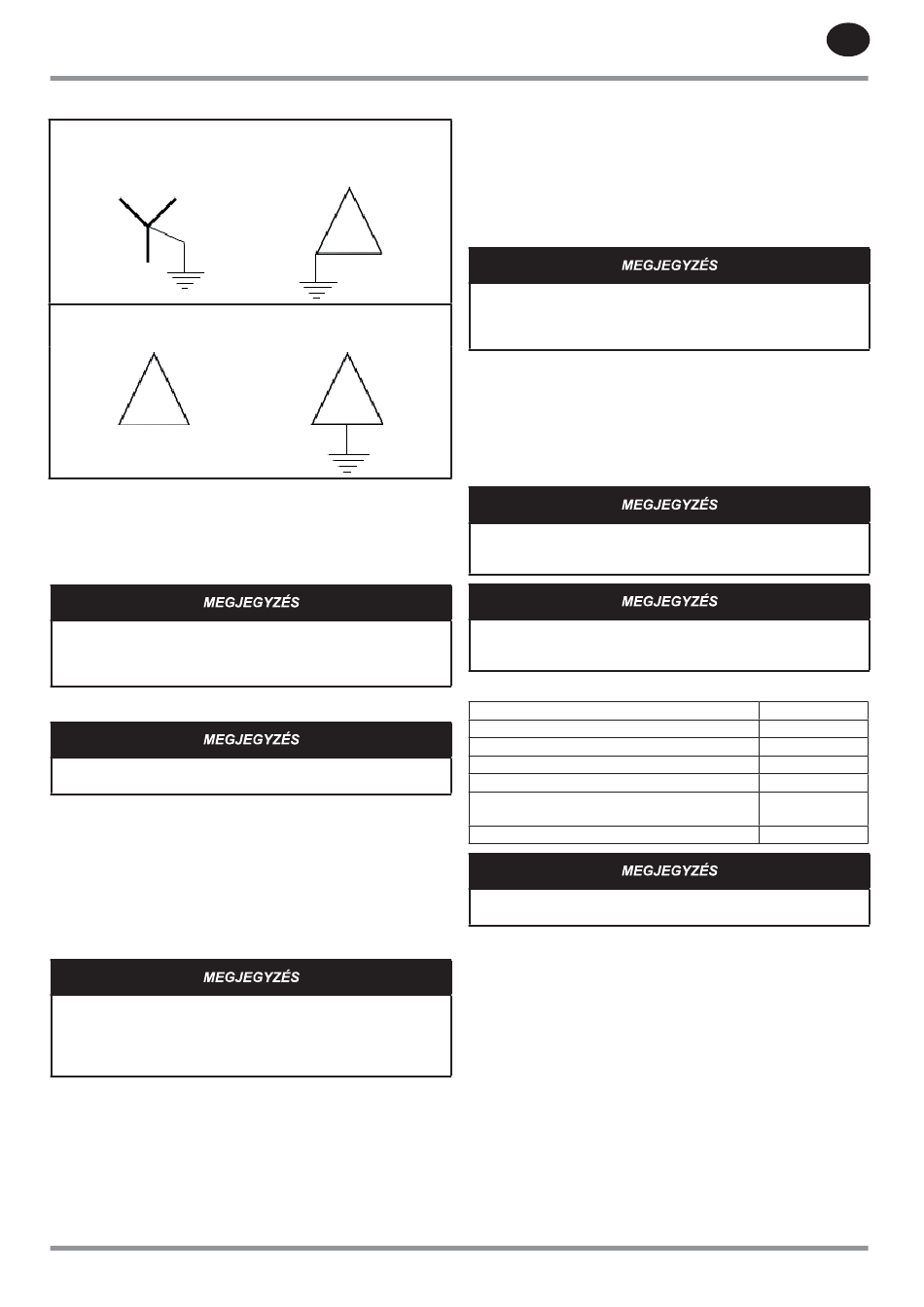

3. ábra: Csillag- és deltakapcsolás földelése
Földelt csillagkapcsolás
(jellemző)
Nem földelt
deltakapcsolás (jellemző)
A kompresszornak az állandó védőföldre való bekötésével kapcsolatban lásd
a helyi előírásokat. A kompresszor elektromos szekrénye védőföld-bekötési
pontot tartalmaz, melynek jelzése „PE". A jellemző elsődleges tápellátást
négyhuzalos kábel biztosítja, melynek három vezetéke tápvezeték, a
negyedik pedig a földelés vezetéke. Kösse a földelés vezetékét a földelés
csatlakozójára.
Ha csak három tápvezeték áll rendelkezésre és a földelésnek nincs
vezetéke, akkor kösse össze a védőföld csatlakozót az épület
egy megfelelő földelési pontjával. Az elektromos szekrényt
mindenképpen kösse össze elektromosan a tápforrás földelésével.

Az alkalmazott kapcsolás azonosítása
Feszültségméréshez használjon multimétert. Az összes
feszültségjelzés plusz/mínusz 10%-ot változhat.
Földelt 480 V-os csillagkapcsolású rendszer esetén:
• Az egyes fázisok és a földelés (nulla) között mérhető feszültség kb. 277 V
(480/gyök 3).
• 277 V a 480 V-os rendszerek névleges jellemzője.
• 380, 415, 440 és 575 V-os rendszerek esetén más feszültség mérhető. Lásd
a 2. táblázatot.
• A fázisok közötti feszültség megegyezik az elsődleges tápfeszültség
értékével (575, 480, 460, 440, 415 vagy 380 V).
Le kell kötnie a csillagkapcsolás két elektromágneses kompatibilitási
(EMC, electro-magnetic compatibility) szűrőjét, ha a nulla pont
ellenállása meghaladja a 30 ohmot. Lásd „Elektromágneses
kompatibilitási (EMC, electro-magnetic compatibility) szűrők
lekötése", 3. oldal.
Földelés nélküli deltakapcsolású hálózat esetén:
• A hálózat kapacitív földeléssel rendelkezik.
• Az egyes fázisok és a földelés között szórt kapacitások találhatók.
• 480 V-os hálózat esetén az egyes fázisok és a földelés között kb. 277 V
mérhető.
• A kapacitív földelés miatt különböző eltérő értékek lehetségesek.
80447188 Rev B
Sarokföldelésű deltakapcsolás
(nem jellemző)
Központi földelésű
deltakapcsolás (nem jellemző)
• A fázisok közötti feszültség megegyezik az elsődleges tápfeszültség
értékével (575, 480, 440 vagy 380 V).
A földeletlen delta hálózat elsődleges funkciója a megszakítatlan
áramellátás biztosítása földhiba esetén. Ebben az esetben a földeletlen
hálózat referenciapontja a földelés. Az elsődleges tápmegszakító csak akkor
nyit, ha két fázis kapcsolódik a földelésre. Ennélfogva lehetséges, hogy
földeletlen delta hálózatnál a kompresszor telepítésekor a háromból egy
fázis a földeléshez csatlakozzon, vagy a hálózat földeletlen legyen, de a
későbbiekben gondoskodni kell földelt fázisról.
A nem földelt delta hálózat két EMC-szűrőjét le kell kötni. Ennek
elmulasztása károsíthatja a szűrőt és a VSD-egységet. A gyári garancia
az ilyen hibákra nem terjed ki. Lásd „Elektromágneses kompatibilitási
(EMC, electro-magnetic compatibility) szűrők lekötése".
Deltakapcsolású hálózat esetén:
• A földeléshez képest csak két fázison mérhető feszültség, a harmadik fázis
nulla voltot mutat. A nulla voltot mutató fázis van bekötve a földelésre.
• A két földeletlen fázis feszültsége megegyezik az elsődleges tápforrás
feszültségével (480 V-os rendszernél a földhöz képest 480 V).
• A fázisok közötti feszültség megegyezik az elsődleges tápfeszültség
értékével (480, 440 vagy 380 V).
Az összes változtatható fordulatszámú meghajtással rendelkező
kompresszor esetén a földelést a kompresszor L2 bemenetére kell
kötni. Ha nem így tesz, a kompresszor nem fog működni.
Ha a telepítés során földelt fázist talál, fontos megállapítania, hogy
a fázis szándékosan lett földelve, vagy véletlenül kapott földelést
(földeletlen, jelenlévő földelési hiba mellett).
2. táblázat: Bemeneti feszültség névleges értékei
Névleges feszültségértékek (VAC)
Fázis
Hertz
Min./Max. feszültségtűrés (%) 400–460 V
Min./Max. feszültség-kiegyenlítetlenség a fázisok
között (%)
Min./Max. frekvenciatűrés (%)
A határértékeken kívül eső értékek károsíthatják a kompresszort, és
az összes gyártói garancia elvesztését eredményezik.

Túlfeszültséggel járó feltételek és másodlagos védelem
A változtatható fordulatszámú meghajtással rendelkező kompresszor
fém-oxid varisztorokkal (MOV) rendelkezik. A MOV jellemző feszültségű
feltételek esetén kellő védelmet nyújt a VSD-egységek számára. A szélsőséges
túlfeszültséggel járó feltételek a MOV és a VSD károsodásával járnak.
Szélsőséges túlfeszültséggel járó feltétel lehetséges okozói:
• villámokkal járó viharok
• nagy teljesítménytényezőjű berendezések be-/kikapcsolása
• hegesztő berendezések
• tirisztorok
Ha előfordulhatnak szélsőséges túlfeszültséggel járó feltételek, akkor a
kompresszor károsodásának megelőzése érdekében másodlagos védelemről
kell gondoskodni.
HU
380-460
3
50/60
± 10
380 V +10, -6
3
± 5
