Contact-cooled rotary screw air compressor
93014.15.12

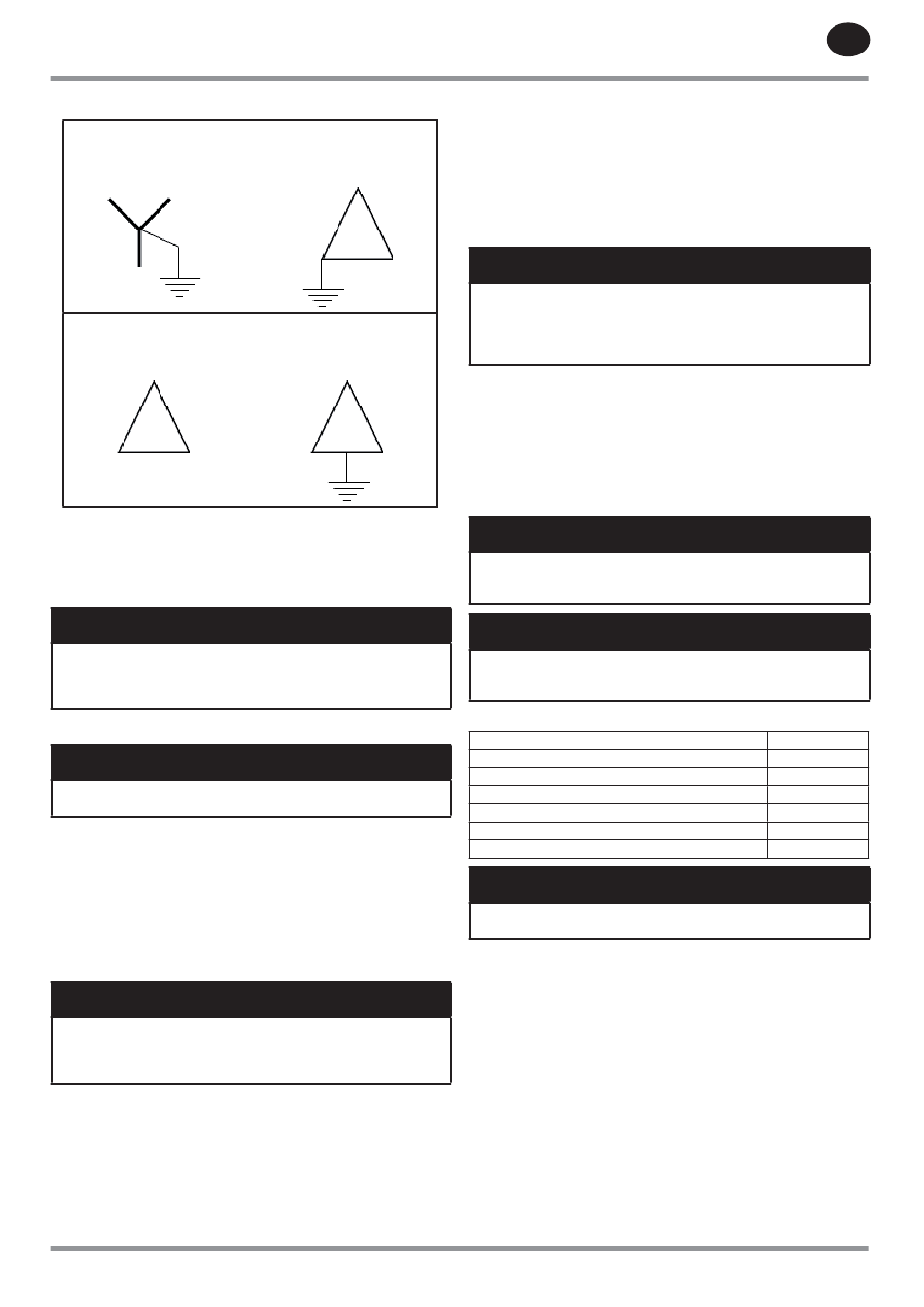

Abbildung 3: Erdung bei Stern- und Dreieckschaltung
Geerdete Sternschaltung
(normal)
Nicht geerdete
Dreieckschaltung
(normal)
Schließen Sie den Kompressor gemäß elektrischen Vorschriften an eine
dauerhafte Schutzerdung an. Der Schaltkasten des Kompressors enthält
eine mit „PE" gekennzeichnete Erdungsklemme. Normalerweise erfolgt
der Stromanschluss über vier Drähte, nämlich drei Stromleiter und einen
Neutralleiter. Der Neutralleiter wird an die Erdungsklemme angeschlossen.
Sind nur drei Stromleiter und kein Neutralleiter vorhanden, die
Erdungsklemme mit einer geeigneten Erdung im Gebäude verbinden.
Den Gehäuserahmen nicht ohne Anschluss an eine geeignete Erdung
belassen.
Feststellung der verwendeten Schaltung
Die Spannung mit einem Multimeter messen. Alle Spannungswerte
können um plus/minus 10 % schwanken.
Bei geerdeter Sternschaltung an einem 480-V-Netz:
•
Jede Phase hat eine Spannung von ca. 277 V (480 : Quadratwurzel aus 3)
gegen Erde (neutral).
•
277 V sind damit ein Indikator für ein 480-V-System.
•
Andere Spannungswerte können auf Systeme mit 380, 415, 440 und 575 V
hinweisen. Siehe Tabelle 2.
•
Die Spannung zwischen den Phasen stimmt mit der Spannung der
Stromversorgung überein (575, 480, 460, 440, 415 oder 380 Volt).
Bei einer Sternschaltung mit einem Neutralleiter mit mehr als 30 Ohm
Widerstand müssen Sie die beiden Filter für die elektromagnetische
Störfreiheit (EMS) vom Netz trennen. Siehe „Trennen der Filter für die
elektromagnetische Störfreiheit (EMS)" auf Seite 3.
Bei nicht geerdeter Dreieckschaltung:
•
Das Netz ist kapazitiv geerdet.
•
Streukapazitäten sind zwischen jedem Phasenleiter und Erde
angeschlossen.
•
Die Spannung der Phasen gegen Erde beträgt ca. 277 Volt (bei 480-V-
Netz).
•
Aufgrund der kapazitiven Erdung kann es viele verschiedene Werte
geben.
80447188 Rev B
An einer Ecke geerdete
Dreieckschaltung (nicht
normal)
Mittig geerdete
Dreieckschaltung (nicht
normal)
HINWEIS
HINWEIS
HINWEIS
•
Die Spannung zwischen den Phasen stimmt mit der Spannung der
Stromversorgung überein (575, 480, 440 oder 380 Volt).
Der Hauptzweck einer nicht geerdeten Dreieckschaltung ist die
ununterbrochene Stromversorgung bei einem Erdschluss. In diesem Fall wird
das nicht geerdete Netz massebezogen. Der Haupttrennschalter öff net nur,
wenn zwei Phasen mit der Erde verbunden sind. So ist es möglich, eine der
drei Phasen einer nicht geerdeten Dreieckschaltung mit der Erde verbunden
zu haben bzw. das Netz bei Kompressorinstallation nicht geerdet zu lassen,
aber später eine Phase zu erden.
Bei einer nicht geerdeten Dreieckschaltung müssen Sie die beiden
Filter für die elektromagnetische Störfreiheit (EMS) vom Netz trennen.
Andernfalls kann es zu Schäden an den Filtern und am VSD kommen.
Ein solcher Schaden fällt nicht unter die Garantie. Siehe „Trennen der
Filter für die elektromagnetische Störfreiheit (EMS)".
Bei Dreieckschaltung:
•
Es haben jeweils nur zwei Phasen Spannung gegen Erde, die dritte Phase
hat keine Spannung. Die spannungsfreie Phase wird geerdet.
•
Die Spannung der beiden nicht geerdeten Phasen stimmt mit der
Spannung der Stromversorgung überein (480 V gegen Erde bei 480-V-
Netz).
•
Die Spannung zwischen den Phasen stimmt mit der Spannung der
Stromversorgung überein (480, 440 oder 380 V).
Bei allen Kompressoren mit Hauptantrieb mit variabler Drehzahl die
Erde an Klemme L2 anschließen. Andernfalls arbeitet der Kompressor
nicht.
Wird bei der Installation eine geerdete Phase vorgefunden, muss
festgestellt werden, ob dies beabsichtigt ist oder ein Erdschluss an
einer eigentlich nicht geerdeten Phase vorliegt.
Tabelle 2: Eingangsspannungswerte
Nennspannung (Wechselstrom)
Phasen
Hertz
Spannungstoleranz min/max (%) 400-460 V
Spannungsabweichung zwischen Phasen min/max (%)
Frequenztoleranz min/max (%)
Werte, die diese Grenzen überschreiten, können den Kompressor
beschädigen und heben die Garantie auf.
Hochspannungen und Sekundärschutz
Kompressoren mit variabler Drehzahl enthalten Metalloxid-Varistoren (MOV).
Diese MOV schützen den VSD unter normalen Spannungsbedingungen vor
Schäden. Sehr hohe Spannungen können die MOV und den VSD jedoch
beschädigen. Sehr hohe Spannungen können beispielsweise durch folgende
Faktoren auftreten:
•
Gewitter
•
Schalten von Blindstromkondensatoren
•
Schweißgeräte
•
Thyristoren
Ist mit sehr hohen Spannungen zu rechnen, müssen Sie einen sekundären
Schutz vorsehen, um den Kompressor vor Schäden zu bewahren.
HINWEIS
HINWEIS
HINWEIS
380-460
3
50/60
± 10
380 V
+10, -6
3
± 5
HINWEIS
