navigační tlačítka se šipkou doprava. Okno s časem a datem lze poté opustit
stisknutím tlačítka Enter.

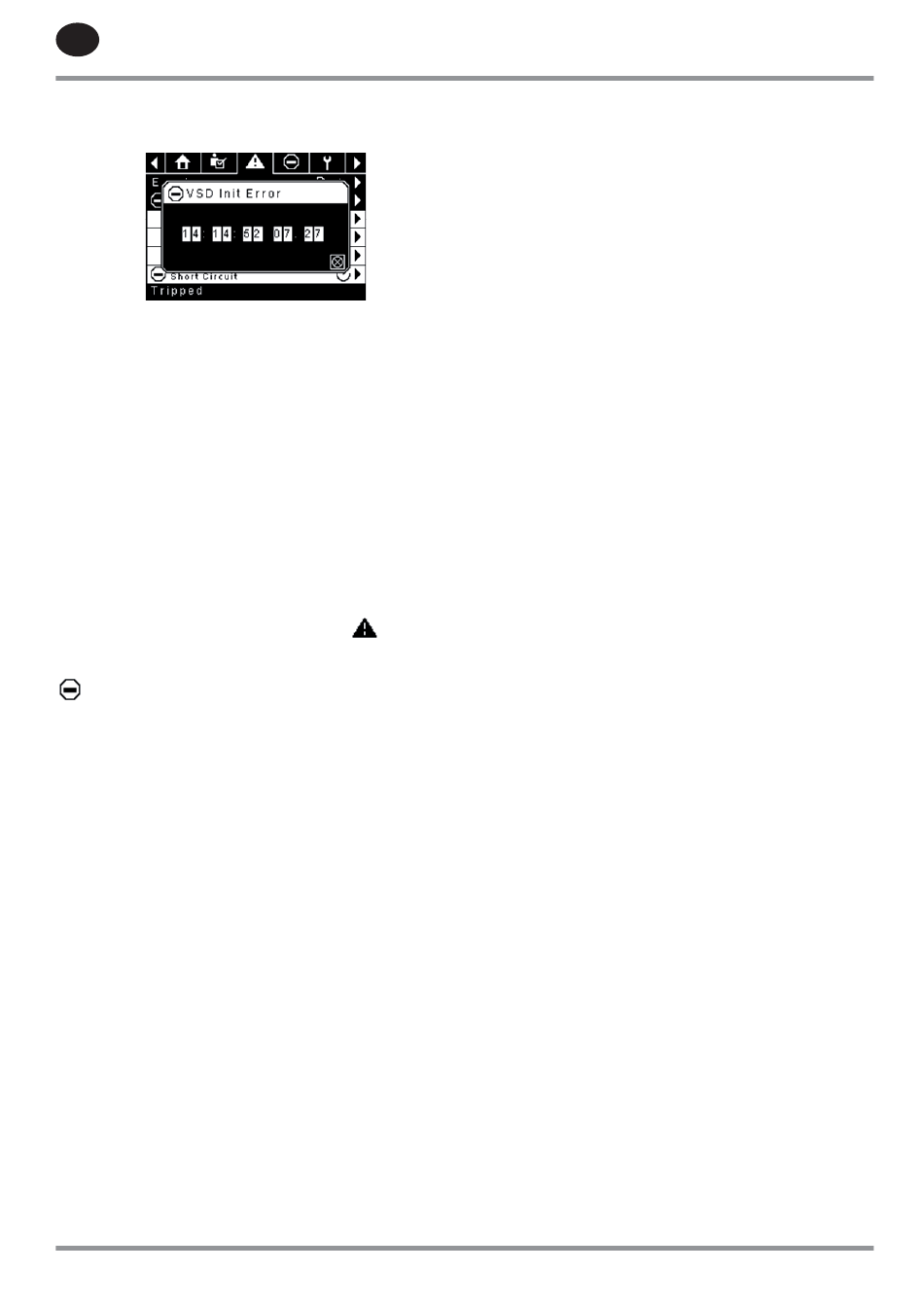

Obrázek 104 : Složka Událostí
Následující položky vyvolají událost.
• Zapnuto
• Vypnuto
• Stiskněte tlačítko Spustit.
• Stiskněte tlačítko Zastavit.
• Stiskněte tlačítko Naplnit.
• Stiskněte tlačítko Vypustit.
• Vzdálené spouštění kompresoru
• Vzdálené zastavování kompresoru
• Vzdálené plnění kompresoru
• Vzdálené vypouštění kompresoru
• Výstraha
• Nouzové vypnutí
• Zákaz spuštění
Aktivní výstraha se zobrazí s blikající ikonou upozornění,
potvrzené výstrahy se zobrazí s pevnou ikonou.
Aktivní nouzová vypnutí se zobrazí s blikající ikonou nouzového vypnutí,
zatímco potvrzená nouzová vypnutí se zobrazí s pevnou ikonou.
Aktivní zákazy spuštění jsou uvedeny v protokolu událostí, nejsou však
zvýrazněné. Pokud je funkce zákazu spuštění aktivní, zobrazí se na displeji
informace, že kompresor není připraven ke spuštění.
Seznam výstrah
Vyměnit vložku odlučovače
Xe-70M Text na displeji: Chg Sep Elem (Vyměnit odlučovací vložku)
K tomu dojde, pokud byla jednotka v provozu alespoň 15 sekund, výstupní
tlak agregátu činí alespoň 65 psi a pokles tlaku odlučovače činí alespoň 12
psi. Pokud je cílový tlak nižší než 90 psi, hodnota výstrahy se zvýší o 1 psi
na 5 psi sníženého cílového tlaku. Například, když se cílový tlak pohybuje v
rozmezí 89–85 psi, bude hodnota výstrahy 13 psi. Varování se zobrazí, když
tento stav trvá po dobu 3 sekund.
Vezměte na vědomí, že aby došlo k aktivaci této výstrahy, musí být zapnutá
funkce Povolit nastavenou hodnotu 3APT.
Vysoká výstupní teplota na vzduchovém konci
Xe-70M Text na displeji: High A/E Disch T (Vysoká výstupní teplota A/E)
K události dojde, když je jednotka v provozu a signál 2ATT má vyšší hodnotu
než 221 °F (97 % z 228) nebo je jednotka ve volnoběžném režimu (3.3.7.1) a
signál 2ATT má vyšší hodnotu než 184 °F. Toto varování bude mít prodlevu
90 sekund.
Vysoký výstupní tlak
Xe-70M Text na displeji: High Disch Press (Vysoký výstupní tlak)
Toto varování se zobrazí, když je jednotka řízena externím zařízením,
například řídicí jednotkou systému X-series a výstupní tlak je po dobu 3
sekund větší než okamžitý tlak vypnutí. V tomto bodě řídicí jednotka vypustí
kompresor, dokud výstupní tlak agregátu nepoklesne pod nastavený bod
cílového tlaku.
CS-50
Servis
Servisní varování se vyskytují v případě, že byla jednotka používána určitý
počet hodin, na základě celkového počtu hodin. Servisní varování mohou
mít několik úrovní, v závislosti na volbě servisní úrovně. Volbou servisní
úrovně 0 se funkce servisních varování deaktivuje.
Servisní úroveň 1
Xe-70M Text na displeji: Svc Required (Nutný servis)
Pokud je pro jednotku zvolena servisní úroveň 1, zobrazí se po uplynutí
určitého počtu provozních hodin nastavených pro servisní interval varování
„VYŽADOVÁN SERVIS". Toto varování lze resetovat stejně jako další varování.
Servisní úroveň 2
Xe-70M Text na displeji: 100 Hrs to Svc, Svc Required, Service Alarm (100
hodin do servisu, Vyžadován servis, Servisní výstraha)
Pokud pro jednotku zvolíte servisní úroveň 2, použije se ke smazání
servisního varování úrovně 2 a resetování času nebo data, kdy byl servis
proveden, parametr stanovený výrobcem pro kompletní servis. Hodnotu
kompletního servisu je možné resetovat dříve, než se zobrazí servisní
varování.
Počáteční varování „VYŽADOVÁN SERVIS" se zobrazí po uplynutí celkového
počtu hodin nastavených v parametru servisního intervalu. Kromě toho se
100 hodin před tímto okamžikem zobrazí varování „100 HODIN DO SERVISU".
Toto varování lze resetovat stejně jako další varování. O sto hodin později, při
hodnotě celkového počtu hodin parametru servisního intervalu, se zobrazí
výstraha „VYŽADOVÁN SERVIS". Toto varování lze resetovat stejně jako další
varování, pokud však není následně nastavena mezní hodnota stanovená
výrobcem pro kompletní servis, varování se znovu zobrazí po 24 hodinách.
Pokud není nastaven parametr provedení servisu, zobrazí se po uplynutí 100
hodin (servisní interval + 100) varování „VÝSTRAHA – VYŽADOVÁN SERVIS".
Toto varování lze smazat pouze nastavením hodnoty intervalu provedení
kompletního servisu stanovené výrobcem. Jakmile je tato hodnota
nastavena, což signalizuje, že byl servis proveden, připočtením servisního
intervalu k celkovým provozním hodinám se vypočítá interval zobrazení
zatímco
dalšího varování „VYŽADOVÁN SERVIS". 100 hodin předem se zobrazí varování
„100 HODIN DO SERVISU" a 100 hodin poté se zobrazí varování „VÝSTRAHA
– VYŽADOVÁN SERVIS".
Vysoká teplota okolí VSD
Xe-70M Text na displeji: High VSD Amb T (Vysoká teplota okolí VSD)
Tato výstraha se zobrazí, pokud se okolní teplota VSD přiblíží na 5 % k
hodnotě vypnutí (133 °F). Varování se zobrazí, když tento stav trvá po dobu
3 sekund.
Varování teploty sušičky
Xe-70M Text na displeji: Dryer Temp (Teplota sušičky)
U kompresorů R-30 – 37 kW dojde k této situaci, pokud dojde k uzavření
kondenzátoru sušičky nebo výparníku vlivem teploty. Přepínač kondenzátoru
obsahuje pojistku a je nutné ho ručně restartovat před provedením restartu
řídicí jednotky. Přepínač výparníku se neuzamkne a lze ho resetovat, jakmile
dojde k otevření signálu. Pokud je toto varování zrušeno a jsou splněny
podmínky pro provoz sušičky, může se sušička znovu spustit.
Vezměte na vědomí, že u kompresorů R4 – 11 kW vybavených sušičkou
TAS, dojde ke spuštění varování teploty sušičky, když teplota rosného bodu
překročí 14,5 °C po dobu 6 minut nebo déle. Toto varování lze také spustit,
pokud selže sonda měření teploty v sušičce.
Vysoký tlak vysoušeče
Xe-70M Text na displeji: Dryer High Pres (Vysoký tlak vysoušeče)
V případě jednotek s vestavěnou sušičkou se to může stát v případě, že se při
provozu sušičky spínač vysokého tlaku v sušičce rozpojí. Jedná se o závadu
sušičky. V tomto případě kompresor poběží dále, ale sušička se zastaví.
Varování se zobrazí, když je kontakt sepnutý po dobu nejméně 3 sekund.
Pokud je toto varování zrušeno a jsou splněny podmínky pro provoz sušičky,
může se sušička znovu spustit. Jedná se o spínač s pojistným kontaktem.
Vysokotlaký spínač sušičky je nutné resetovat před resetováním tohoto
varování (uzavřít kontakt). Pokud je toto varování zrušeno a jsou splněny
podmínky pro provoz sušičky, může se sušička znovu spustit.
