93014.15.12
Seiten 5 Und 6 – Ethernet-einstellungen (Nur Bei Eco-modul)
Beachten Sie, dass diese Seiten nur dann wirksam sind, wenn das ECO-Modul
gekauft wurde.

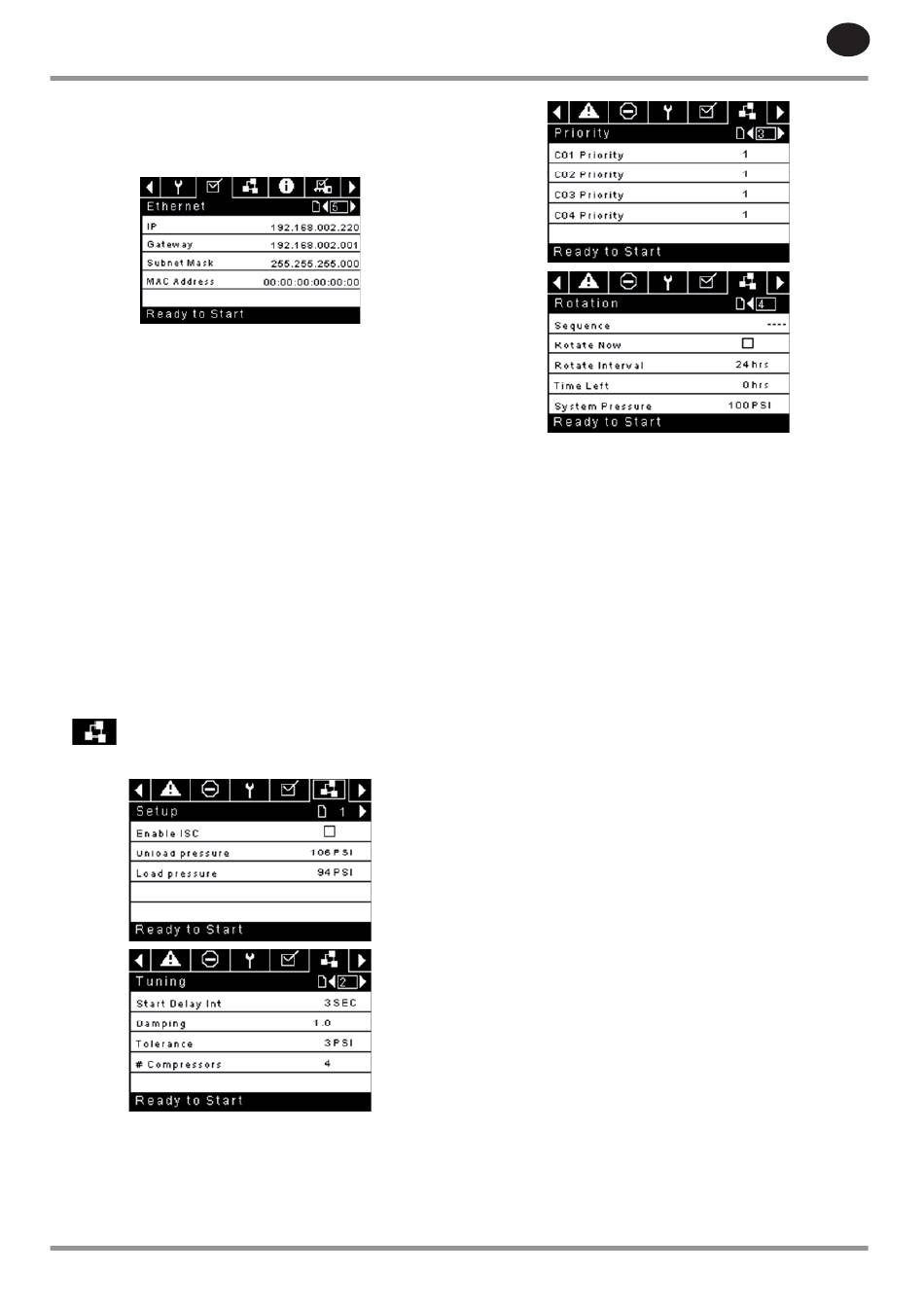

Abbildung 113 : Ethernet-einstellungen (Nur Bei Eco-modul)
IP-Adresseinstellung – Hier wird die IP-Adresse des Steuergeräts eingestellt,
wenn DHCP nicht aktiviert wurde.
IP-Adresse aktuell – Diese entspricht der IP-Adresseinstellung, wenn DHCP
nicht aktiviert wurde. Wurde DHCP aktiviert, wird hier die dem Steuergerät
durch den DHCP-Server zugeteilte IP-Adresse angezeigt.
Standard-Gateway-Einstellung – Sollwert für das Standard-Gateway.
Standard-Gateway aktuell – Aktueller Wert/Einstellung für das Standard-
Gateway.
Subnetzmasken-Einstellung – Sollwert für die Subnetzmaske
Subnetzmaske aktuell – Aktueller Wert/Einstellung für die Subnetzmaske
MAC-Adresse – Dieses ist die eindeutige MAC-Adresse des Steuergeräts.
Dieser Wert kann dann nicht verändert werden.
DHCP aktivieren – Zur automatischen Vergabe einer IP-Adresse an das
Steuergerät durch das LAN-Netzwerk.
Übernehmen – Wählen Sie nach Veränderung des gewünschten Sollwertes
die Einstellung Accept (Akzeptieren) aus, und drücken Sie dann auf Enter,
um zu bestätigen, dass die eingegebenen Werte durch das Steuergerät
übernommen werden sollen.
Abbrechen – Zum Verwerfen jeglicher Änderungen an den Ethernet-
Einstellungen.

Ordner Für Integrale Sequenzierung
Abbildung 114 : Ordner Für Integrale Sequenzierung
80447188 Rev B
Mit der integralen Sequenzierung kann der Kompressor mit bis zu drei
anderen Kompressoren (fest eingestellte oder verstellbare Geschwindigkeit)
vernetzt werden, um einen stabilen Systemdruck zu gewährleisten, indem
die Kompressoren je nach Bedarf belastet oder entlastet werden. Für eine
integrale Sequenzierung wird keine zusätzliche Hardware außer einer
seriellen zweiadrigen Verbindung zwischen allen Kompressoren im System
mit Anschluss an den X04-Port des Steuergeräts benötigt.
Damit ein Kompressor Teil des integralen Sequenzierungssystems sein
kann, muss der Sollwert „COM-Steuerung" auf der Registerkarte der
benutzerdefi nierten Sollwerte aktiviert sein, und der Kompressor muss
über die lokale Starttaste gestartet werden. Außerdem wird empfohlen,
die Auto-Neustart-Funktion zu aktivieren, da durch das integrale
Sequenzierungssystem Kompressoren niemals gestartet und gestoppt,
sondern lediglich be- und entlastet werden. Die integrale Sequenzierung ist
vom Auto-Neustart abhängig, um den Kompressormotor abzuschalten, wenn
er nicht benötigt wird.
Hierbei ist zu beachten, dass die Kompressoradresse im integralen
Sequenzierungssystem von der im Ordner „Allgemeine Einstellungen"
eingestellten RS-485-Adresse festgelegt wird. Des Weiteren wird darauf
hingewiesen, dass das Drucksignal, das festlegt, wann ein Kompressor
belastet oder entlastet werden muss, von der Druckmessung von dem
Kompressor abhängt, der im integralen Sequenzierungssystem als Master
festgelegt ist. Und schließlich gilt es zu beachten, dass das aktive Protokoll
auf der Registerkarte der allgemeinen Einstellungen zur ordnungsgemäßen
Funktion der integralen Sequenzierung auf Airbus485 festgelegt sein muss.
Bestimmte Funktionen können das Be- und Entlasten der Kompressoren
stören:
• Stellen Sie sicher, dass der Schalter „Fernbelasten aktivieren" geöff net ist.
Wenn dieser Schalter geschlossen ist, kann der Schalter zur Fernbe- und
-entlastung den Belastungsbefehl defi nieren.
• Das Master-Steuergerät MUSS in der Sequenz gestartet sein und laufen.
Ansonsten kehren die Kompressoren zu ihren lokalen Sollwerten zurück.
• Wenn das Master-Steuergerät einem Slave-Steuergerät die Belastung
anweist und der lokale Druck des Slave über dem maximalen Offl ine-
Sollwert oder seinem direkten Stopp-Sollwert liegt, führt der Slave eine
lokale Entlastung durch und bleibt unbelastet, bis der Druck unter die
Online- oder Zielsollwerte abfällt.
Integrale Sequenzierung – Bei Aktivierung der integralen Sequenzierung
wird dieser Kompressor zum Sequenz-Master bestimmt. Der
Anlagenenddruck-Sensor des Masters liefert dann das Drucksignal, das
für das gesamte System verwendet wird. Die Funktion ist standardmäßig
deaktiviert. Stellen Sie sicher, dass alle Kompressoren für die integrale
Sequenzierung eingerichtet wurden, bevor Sie diese Funktion aktivieren. Es
ist wichtig, dass dieser Sollwert nur bei einem Kompressor im System aktiviert
ist, ansonsten hätte das negative Auswirkungen auf das Systemverhalten.
Dieser Sollwert darf ebenfalls nur geändert werden, während der
Kompressor gestoppt ist. Es ist zu beachten, dass der Master im integralen
Sequenzierungssystem der Kompressor sein muss, dem die RS-485-Adresse 1
zugewiesen wurde.
