A kis kapacitású rendszerek esetén, ahol nincs szükség légtartályra
(2), esetleg szükség lehet a kompresszor válaszidejének
módosítására. Lépjen kapcsolatba az Ingersoll Rand helyi
szervizképviseletével.
A kimeneti csöveket ne a kompresszor tartsa.

Elektromos Elemek
A kompresszort megfelelően földelni kell az összes szabványt és előírást
(helyi, állami stb.) betartva.
A kompresszor telepítését az összes szabványt és előírást (helyi, állami stb.)
betartva kell elvégezni.
A kompresszornak közvetlenül mellette elhelyezett leválasztókapcsolóval
kell rendelkeznie. Az áramkört és a kompresszort védő biztosítékot az
Általános tudnivalók című részben ismertetett adatok alapján a szabályozás
előírásainak megfelelően kell megválasztani.
A tápkábeleket az ügyfélnek vagy az általa megbízott vállalkozónak úgy kell
méreteznie, hogy az áramkör kiegyensúlyozott állapotban legyen, illetve
ne terheljék túl az elektromos eszközök. A megfelelő elektromos leágazási
ponttól számított vezetékhossz kritikus, hiszen a túlzottan nagy mértékű
feszültségesés károsan befolyásolhatja a kompresszor teljesítményét.
VSD esetén a kábelméretek jelentősen változhatnak, ezért a
fojtótekercs vörösréz gyűjtősínes csatlakozókkal van felszerelve. Ezek
a csatlakozások 6 mm és 12 mm közötti méretű csavarokat tudnak
fogadni.
A tápkábelek és az L1-L2-L3 bemeneti végpontok bekötésének szorosnak és
tisztának kell lennie.
A használt feszültségnek meg kell egyeznie a termék adattábláján található
értékekkel.
A vezérlőáramkör transzformátorának több különböző feszültségű
érintkezője van. Az indítás előtt győződjön meg arról, hogy a megfelelő
tápfeszültség értéket állította-e be.
Távolítsa el a vaklemezt, hogy nyílást vághasson a bejövő elektromos
csatlakozásokhoz. Ha a vezérlődobozon a nyílást máshol kell elhelyezni, akkor
ügyelni kell arra, hogy fémforgácsok ne kerülhessenek az indítóba vagy a
doboz elektromos alkatrészeinek közelébe. Másik nyílás használata esetén az
eredetit le kell takarni.
A tápkábelt a megfelelő tömítés biztosítása érdekében tömszelencével
kell az indítódobozhoz csatlakoztatni. A fi x fordulatszámú indítódobozok
a NEMA4/IP65, a VSD indítódobozok a NEMA12/IP54 szabványok szerint
vannak specifi kálva. A VSD indítódobozokhoz a tápkábelt tömszelencén
keresztül kell bevezetni annak biztosítására, hogy a szennyezett levegő ne
tudja megkerülni a szűrőket.
Az elektromos szerelés befejeztével ellenőrizze, hogy a befúvó- vagy
ventilátormotor a helyes irányban forog-e.
VSD esetén a gépet olyan környezetben történő használatra tervezték,
ahol az elektromos hálózat a közeli lakó- és kereskedelmi övezetektől el
van szigetelve. Ha a gépet könnyűipari, lakó- vagy kereskedelmi övezetben
használja, ahol az elektromos hálózat nincs szétválasztva, akkor további
rádiófrekvenciás (RF) védelemre is szükség lehet. A külön rendelhető
rádiófrekvenciás szűrő felől érdeklődjön a forgalmazónál/beszállítónál.
HU-6
A VSD kompresszor elektromos dobozában párakicsapódást meggátló
fűtőáramkör és termosztát található. A fűtőáramkör független, a felhasználási
hely szabványának megfelelő, 110 vagy 230 voltos egyfázisú tápforráshoz
is csatlakoztatható. A tápot természetesen biztosítékkal kell ellátni, illetve
a kompresszor mellett független leválasztót is el kell helyezni számára.
Ellenőrizze, hogy a termosztát 29 ˚C (85 ˚F) értékre van-e állítva. Mindezt a
vonatkozó szabályozásnak megfelelően kell elvégezni. Jó és néha kötelező
gyakorlat megfelelő fi gyelmeztető táblát kihelyezni arról, hogy a gépnek
két külön elektromos betáplálása van, és hogy mindkettőt le kell választani,
mielőtt bármilyen munkát végeznének a gépen.
VSD kompresszorok esetén a fűtőáramkör a vezérlőtranszformátor 110
voltos leágazásáról is táplálható, és az elektromos kapcsolási rajz szerint
csatlakoztatható (nem része a jelen kézikönyvnek).
Az első indítás előtt vagy üzemen kívüli hosszabb idő után
szakképzett villanyszerelővel vizsgáltassa meg a fő és a
ventilátormotor szigetelését. Ügyeljen arra, hogy a vizsgálat hideg,
száraz körülmények között történjen.

Különleges elektromossági óvintézkedések változ-
tatható fordulatszámú meghajtással rendelkező (VSD)
kompresszorok esetén

Elsődleges tápellátás
A kompresszor elsődleges tápellátása különböző feszültségekről és
kapcsolásokkal biztosítható. A legjellemzőbb áramforrások és konfi gurációk a
csillag- és a deltakapcsolás.

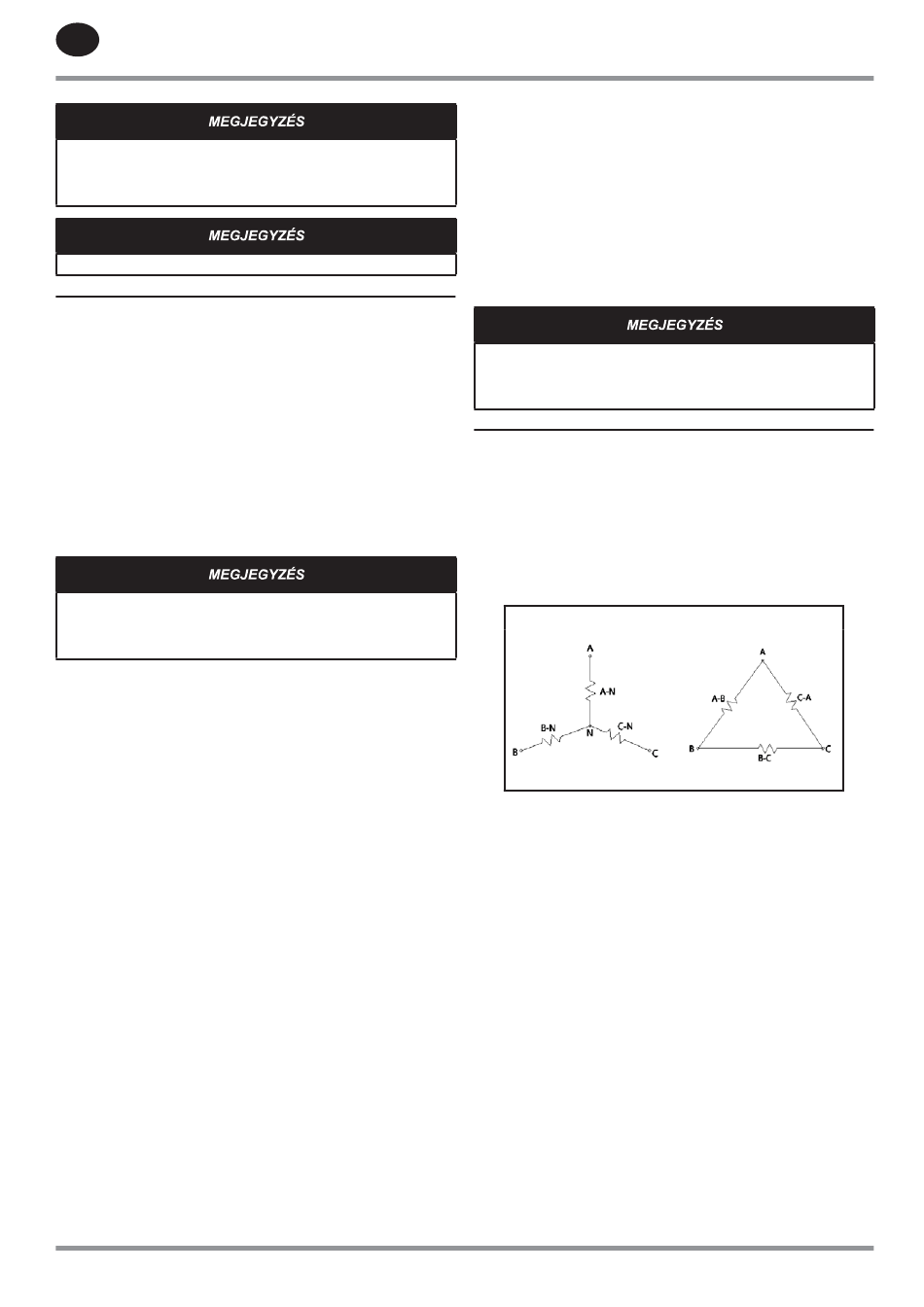

2. ábra: Csillag- és deltakapcsolás
Csillag

A földelés módja
A csillagkapcsolású rendszereket a legtöbb esetben földeléssel kell ellátni.
Lásd a helyi elektromossági szabályozást. Csillagkapcsolású rendszernél a
földelni kívánt feszültségnek stabilnak és szabályozottnak kell lennie. Ennek
biztosítása révén előzhető meg a rendszer károsodása egy földhöz képest
létrejövő esetleges túlfeszültség miatt. Csillagkapcsolású tápforrásnál
jellemzően a nulla (középső) pont kerül földelésre.
A delta kapcsolású rendszer nem igényel földelést. Ha delta kapcsolású
rendszert földel, kösse a földet az egyik fázisra. A földelést az adott fázis
központi leágazására is kötheti.
Delta
