Elektroenerģija

Kompresors ir pareizi jāiezemē atbilstoši visiem piemērojamiem standartiem
un noteikumiem (vietējiem, štata, valsts, federālajiem utt.).
Kompresors ir jāuzstāda atbilstoši visiem piemērojamiem standartiem un
noteikumiem (vietējiem, štata, valsts, federālajiem utt.).
Pie kompresora nepieciešams uzstādīt atsevišķu atdalītāju. Kūstošais
drošinātājs, kas aizsargā ķēdi un kompresoru, ir jāizvēlas saskaņā ar
apstiprinātajiem noteikumiem un atbilstoši vispārīgās informācijas sadaļā
sniegtajiem datiem.
Klientam/elektrodarbu veicējam ir jānosaka barošanas kabeļu izmēri tā, lai
ķēde būtu līdzsvarota un cits elektroaprīkojums to nepārslogotu. Ļoti svarīgs
ir tā kabeļa garums, kas kompresoru savieno ar piemērotu elektroenerģijas
padeves vietu, jo sprieguma kritums var pasliktināt kompresora darbību.
Maināmā ātruma piedziņas iekārtām kabeļu izmēri var ievērojami
atšķirties, tāpēc līnijreaktoram ir vara kopņu savienojumi . Šiem
savienojumiem der 6-12 mm skrūves .
Barošanas kabeļu savienojumiem ar ienākošajām spailēm L1-L2-L jābūt
ciešiem un tīriem.
Pieliktajam spriegumam ir jābūt saderīgam ar izstrādājuma datu plāksnē
norādītajām vērtībām.
Vadības ķēdes transformatoram var iestatīt dažādas sprieguma vērtības.
Pirms iekārtas palaišanas pārliecinieties, vai tās ir iestatītas atbilstoši
pieliktajam spriegumam.
Noņemiet noslēgu, lai izgrieztu atveri padeves jaudas savienojumam. Ja
nepieciešams izveidot atveri citā vadības kārbas vietā, uzmanieties, lai metāla
skaidas neiekļūtu palaidējā un citos kārbā esošajos elektrokomponentos. Ja
tiek izmantota cita atvere, sākotnējā atvere ir jānoslēdz.
Barošanas kabelis ir atbilstoši jānoblīvē palaides ierīcē, lai nodrošinātu
piemērotu aizsardzību pret ūdeni un putekļiem. Fiksēta ātruma palaides
ierīcēm ir paredzētas NEMA4/IP65 un maināmā ātruma piedziņas palaides
ierīces ir paredzētas NEMA12/IP54. Maināmā ātruma piedziņas palaides
ierīcēs barošanas kabelis ir jānoblīvē, lai netīrais gaiss neapietu filtrus.
Kad ir pabeigta elektroinstalācija, pārbaudiet gaislaides vai ventilatora
motora rotāciju.
Maināmā ātruma piedziņas mehānisms ir paredzēts izmantošanai gadījumā,
ja barošanas padeve tiek nodrošināta gan no tuvējās dzīvojamās zonas,
gan no komerczonas. Ja mehānisms tiek izmantots vieglās rūpniecības,
dzīvojamajā vai tirdzniecības vidē ar koplietojamu vietējo elektrotīklu,
iespējams, papildus ir jāveic radiofrekvenču traucējumu filtrēšana.
Konsultējieties ar vietējo izplatītāju/piegādātāju, lai uzzinātu vairāk par
standarta komplektācijā neietilpstošo radiofrekvenču filtru.
Kompresora ar maināmo ātruma piedziņu elektrības kārbā ir
pretkondensācijas sildierīce un termostats. Atkarībā no uzstādīšanas valsts,
šo ķēdi var pievienot neatkarīgai 110 V vai 20 V vienfāzes elektroenerģijas
padevei. Elektropadevei ir jāuzstāda piemērots kūstošais drošinātājs,
un līdzās kompresoram ir jāuzstāda neatkarīgs atdalītājs. Pārliecinieties,
ka termostats ir noregulēts uz 29 ºC (85 ºF). Tas ir jāveic atbilstoši
apstiprinātajiem noteikumiem. Ir ieteicams un reizēm obligāti jānovieto
atbilstošas brīdinājuma zīmes, ka mehānismam ir divi atsevišķi strāvas
padeves avoti, kuri ir jāatvieno pirms jebkādu darbu uzsākšanas.
Kompresoriem ar maināmā ātruma piedziņu sildītāja barošanas ķēdei strāvu
var piegādāt no vadības transformatora 110 V nozarojuma un pievienot, kā
attēlots shematiskajā elektroinstalācijas diagrammā (tiek piegādāta atsevišķi).
Galveno un ventilatora motoru pirms sākotnējās palaišanas vai pēc
ilgstošas dīkstāves aukstumā un mitrumā ir jāpārbauda kvalificētam
elektriķim .
LV-6
Īpaši elektriskie apsvērumi attiecībā uz kompreso-

riem ar regulējamu ātruma piedziņu (VSD)
Primārais barošanas avots

Kompresora primārais barošanas avots var būt dažādi transformatori
un konfigurācijas. Visbiežākie avoti un konfigurācijas ir slēgumu shēma
sekundārais trīsstūris-zvaigzne un sekundārais delta.

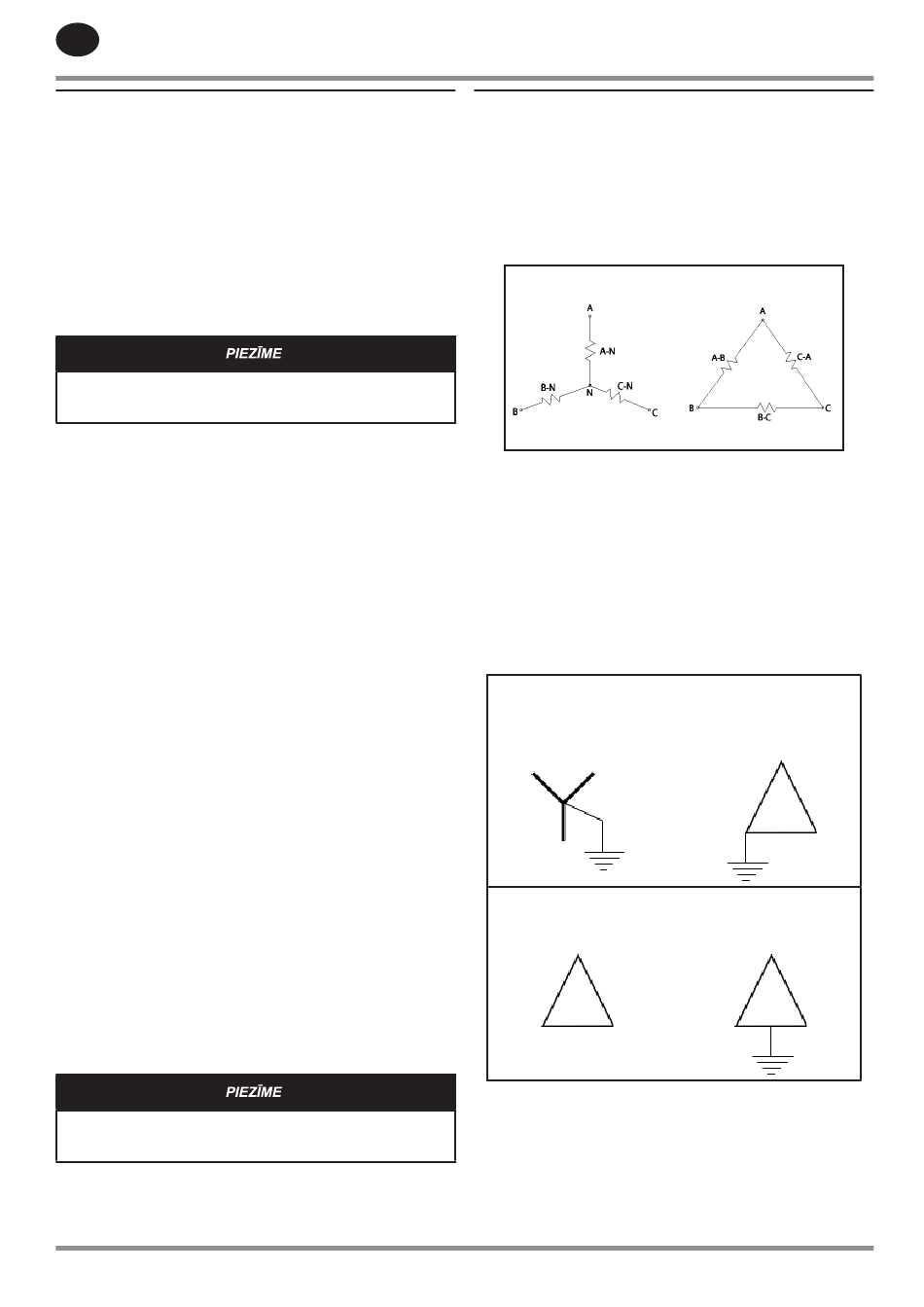

2 . attēls . Slēgumu shēmu sekundārais trīsstūris-zvaigzne un sekundārais
delta konfigurācijas
Trīsstūris-zvaigzne
Zemēšana

Vairākumā gadījumu slēgumu shēmai trīsstūris-zvaigzne ir jānodrošina
zemējums. Skatiet vietējos noteikumus attiecībā uz elektroenerģiju. Veicot
slēguma shēmas trīsstūris-zvaigzne zemēšanu, spriegums pie zemes kļūst
stabils un kontrolējams. Tādā veidā tiek novērsti sistēmas bojājumi, kurus
var izraisīt augstspriegums no zemes. Parasti tiek zemēts slēguma shēmas
trīsstūris-zvaigzne neitrālais (centra) punkts.
Slēguma shēmu delta nav nepieciešams zemēt. Ja slēguma shēma delta tiek
zemēta, tas jādara pie vienas fāzes. To var zemēt arī pie vienas fāzes centra
atzarojuma.
3 . attēls . Slēgumu shēmu trīsstūris-zvaigzne un delta zemēšana
Zemēta slēguma shēma
trīsstūris-zvaigzne
(biežāk izmantotais
variants)
Nezemēta slēguma
shēma delta (biežāk
izmantotais variants)
Skatiet noteikumus attiecībā uz kompresora zemēšanu pie pastāvīga
aizsargzemējuma savienojuma. Kompresora elektriskais skapis ir aprīkots
ar elektroenerģijas zemējuma termināli, kurš ir apzīmēts kā "PE". Parasti
primārais barošanas avots ir četrvadu savienojums ar trim strāvas vadiem un
zemējuma vadu. Pievienojiet zemējuma vadu zemējuma terminālim.
Delta
Stūrī zemēta slēguma
shēma delta (retāk
izmantotais variants)
Centrā zemēta slēguma
shēma delta (retāk
izmantotais variants)
