Vieta Gamykloje
Raktas
1. Kompresorius
2. Oro rezervuaras
3. Oro džiovintuvas
4. Suspausto oro fi ltrai
5. Sistemos reikalavimai
6. Anga / išleidimo gaudyklė
7. Izoliavimo vožtuvas
8. Oro rezervuaras („drėgmės bakas")
• Klientas gali tarp įrenginio ir slėginės sistemos įtaisyti lankstųjį elementą,
kad nebūtų perduodama vibracija.
• Kompresorių galima pastatyti bet kuriame aukšte, kuriame yra tinkamos
sąlygos jam veikti. Rekomenduojama statyti sausoje, gerai vėdinamoje
vietoje, kurioje oras yra kiek įmanoma švaresnis.
• Gaminiui parinktoje vietoje neturi būti dulkių, cheminių medžiagų,
metalo drožlių, dažų garų ir aerozolių.
• Kieti paviršiai gali atspindėti triukšmą su pastebimu decibelų lygio
padidėjimu. Kai triukšmas per didelis, po įrenginiu galima įtaisyti gabalą
gumos ar kamštinės medžiagos. Gali prireikti lankstaus vamzdyno.
• Bendros konfi gūracijos brėžinyje nurodyti reikalavimai minimaliems
atstumams, kad galėtų normaliai veikti ir atlikti priežiūrą.
• Priešais valdymo skydo dureles būtina išlaikyti minimalų atstumą, kurį
nustato nacionalinės arba vietinės taisyklės.
• Reikia užtikinti, kad supančios aplinkos temperatūra neviršytų 46° C (115°
F), taip pat, kad nebūtų didelės drėgmės.
Aplink kompresorių rekomenduojama palikti mažiausiai 1 metro (3.3
pėdos) erdvę. Jei laisvasis patalpos aukštis ribotas, išmetamas oras
turėtų išeiti vamzdžiais arba būti nukreiptas toliau nuo įrenginio.
Sraigtinių kompresorių nereikėtų montuoti į oro sistemas su
stūmokliniais kompresoriais be izoliacijos priemonių, pavyzdžiui,
bendro rezervuaro bako. Abiejų tipų kompresorius su bendru
rezervuaru rekomenduojama sujungti vamzdeliais naudojant atskiras
oro linijas.
Įrenginys į vietą pristatomas kartu su pristatymo apribojimais.
Pašalinkite juos tam, kad darbo metu variklis galėtų laisvai judėti.
Kiekvienas suveržėjas nudažytas geltonai.

Išleidimo Ir Kondensato Vamzdžiai
Įrengiant naują kompresorių [1], būtina patikrinti visą oro sistemą. Tai
reikalinga sistemos saugumui ir efektyvumui užtikrinti.
Ypač reikėtų atkreipti dėmesį į skysčio perteklių. Visada gerai būtų įtaisyti
oro džiovintuvus [3], kadangi tinkamai parinkti ir įtaisyti oro džiovintuvai gali
sumažinti skysčio perteklių iki nulio.
80447188 Rev B
MONTAVIMAS

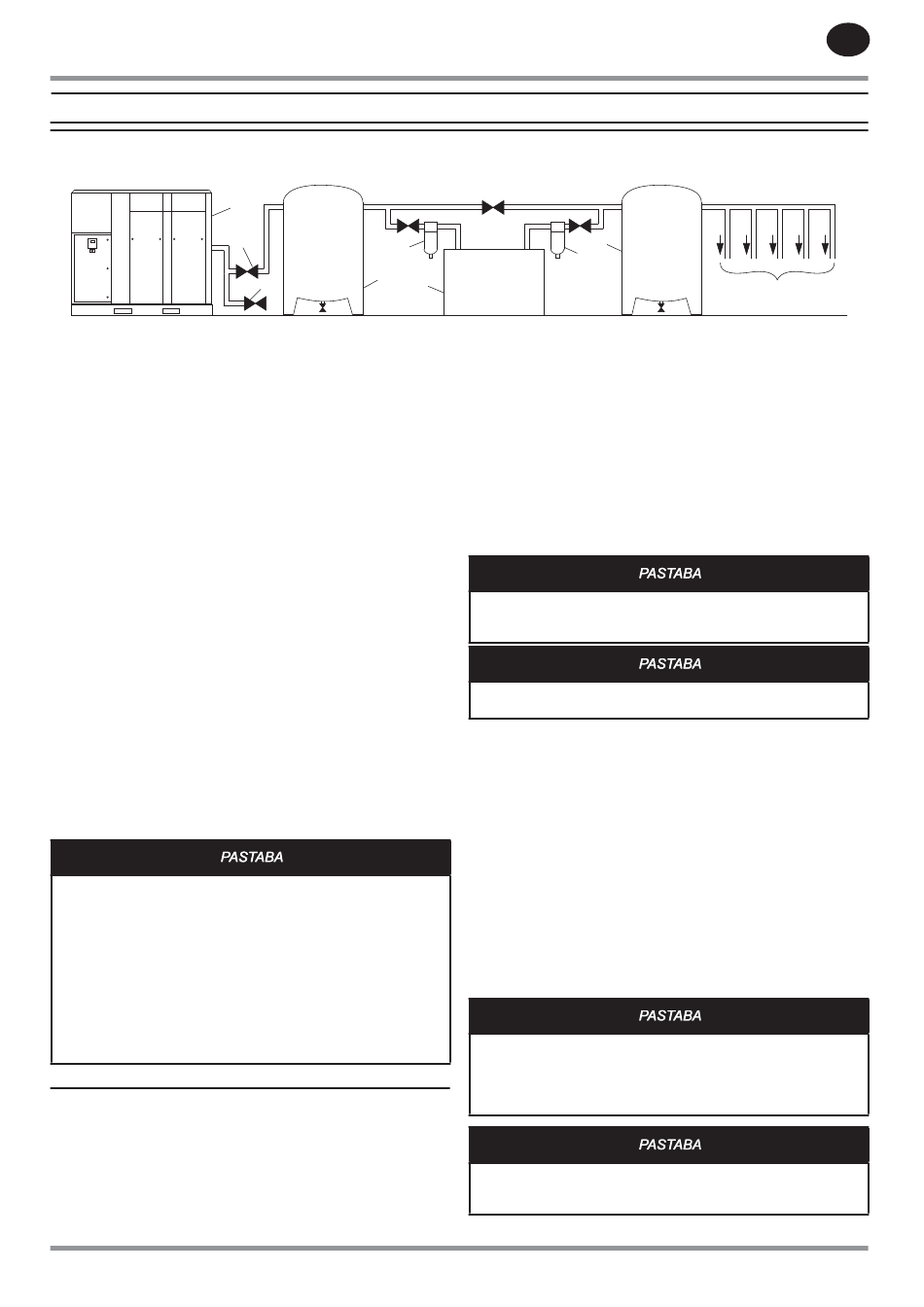

1 paveikslėlis: Tipinė oro sistema
1
7
4
8
6
4
3
Rekomenduojamas rezervuaras (2), kuris užtikrintų, kad visoje sistemoje būtų
pakankamai skysčio.
Išpūtimo vamzdžiai turėtų būti ne mažesni už kompresoriaus išpūtimo angą.
Visi vamzdžiai ir detalės turi atlaikyti išpūtimo slėgį. Išpūtimo vamzdžiai
neturėtų nenumatytai judėti arba slėgti įrenginį.
Vamzdžių fi ltrų (4) įdiegimas – labai praktiškas dalykas.
Numatykite priemones (6) vėdinti išpūtimo vamzdžius, einančius tolyn nuo
minimalaus slėgio kontrolinio vožtuvo, esančio ant separatoriaus bako, ir iki
pirmojo sistemos izoliacinio vožtuvo (7).
Šis gaminys turi vidinį išpūtimo kontrolinį vožtuvą. Išorinis kontrolinis
vožtuvas nereikalingas. Izoliacinis vožtuvas (7) reikalingas per 1 metrą (36
colius) nuo kompresoriaus išpūtimo.
Prie šio įrenginio neturėtų būti tvirtinami jokie plastikiniai arba PVC
vamzdžiai arba naudojamos jokios tolyn einančios linijos, išskyrus
kondensato pašalinimo linijos.
Išpučiamas oras turi labai nedidelį procentą kompresoriaus tepalo,
todėl reikia pasirūpinti, kad toliau esanti įranga būtų suderinama.
Jei du rotoriniai kompresoriai dirba lygiagrečiai, prieš bendrą rezervuarą
kiekvienam kompresoriui įrenkite po izoliacinį vožtuvą (7) ir išleidimo
gaudyklę (6). Užtikrinkite, kad išmetimo vamzdžiai būtų išdėstomi tokiu
būdu, jog sustabdytų vandens patekimą į neveikiančią mašiną.
Drėgmės bakas (8) rekomenduojama tais atvejais, kai oro džiovintuvas yra
regeneracinio sausiklio tipo, kad būtų išvengta trumpo ciklo kompresoriuje,
kompresoriaus prapūtimo ciklo metu, kai įrenginio oro poreikis yra nedidelis.
Įmontuotas papildomas aušintuvas sumažina išpučiamo oro temperatūra
žemiau rasos taško (daugumos supančios aplinkos atvejų). Todėl
kondensuojasi daug vandens garų. Norint pašalinti kondensaciją, kiekvienas
kompresorius turi turėti įmontuotą papildomą aušintuvą, turintį kondensato
separatorių/gaudyklę.
Lašėjimo išleistuvo sąranka ir izoliacinis vožtuvas turi būti įmontuoti netoli
kompresoriaus išpūtimo. Vamzdelių linija turėtų būti sujungta su kondensato
vamzdeliais pagrindinėje dalyje.
Išleidimo vamzdelių linija veiks tinkama, jei ji nuo pagrindinės dalies
leisis žemyn. Jei drėgmės vamzdynuose yra atviras piltuvėlis, tuomet
daug lengviau stebėti automatinės drėgmės gaudyklės darbą.
Išleidimo linijos vidinis skersmuo turi būti ne mažesnis nei 8 mm (5/16
colio)
Tūrio sistemose, kuriose gali nebūti gaviklio [2], kompresoriaus
atsakymo laiką gali reikti reguliuoti. Kreipkitės į savo vietinį „Ingersoll
Rand" aptarnavimo atstovą.
